隨著嵌入式系統在工控領域的應用，大容量的數據存儲是需要解決的一個問題。常見的解決方案包括Flash存儲芯片、SD卡和U盤。綜合比較而言，SD卡是個不錯的選擇。SD卡具有存儲容量大（大于128GB）、方便攜帶及支持SPI通信的特點。今天這篇文章，我們就來聊聊SD卡的那些事。

SD卡的全名為“Secure Digital Memory Card”，中文翻譯為“安全數字存儲卡”。S它是一種基于半導體閃存工藝的存儲卡，被廣泛用于便攜式設備（比如：數碼相機、手機、PAD等），目前在工控嵌入式領域的使用也比較廣泛。

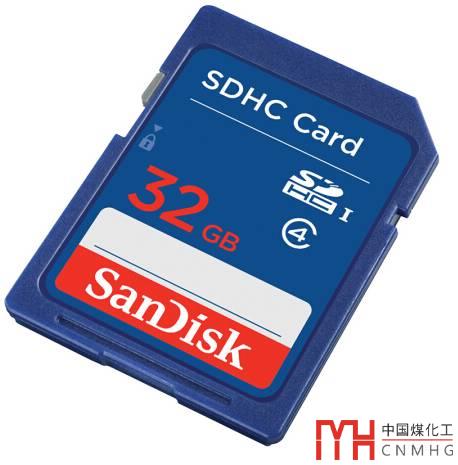

SD卡最早由日本松下（Panasonnic）、東芝（Toshiba）和美國閃迪（SanDisk）公司于1999年共同開發，它的體積和一張郵票差不多，重量只有兩克左右，卻有驚人的存儲容量。下面這張圖，是閃迪公司的SD卡（32G）的正面圖：

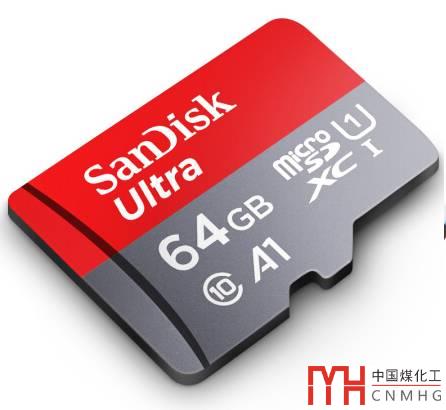

SD卡從外形上區分包括普通SD卡和微型SD卡（Micro SD，也稱為TF卡）。微型SD卡（TF卡）在體積上要小一些，并且沒有寫保護的開關。通過卡的適配器，可以把微型SD卡轉成普通SD卡來使用。下面這張圖是閃迪（SanDisk）公司生產的微型SD卡：

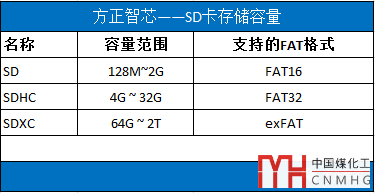

從卡的存儲容量來區分，SD卡可分為：SD、SDHC和SDXC三種，其存儲容量的范圍見下面的表格：

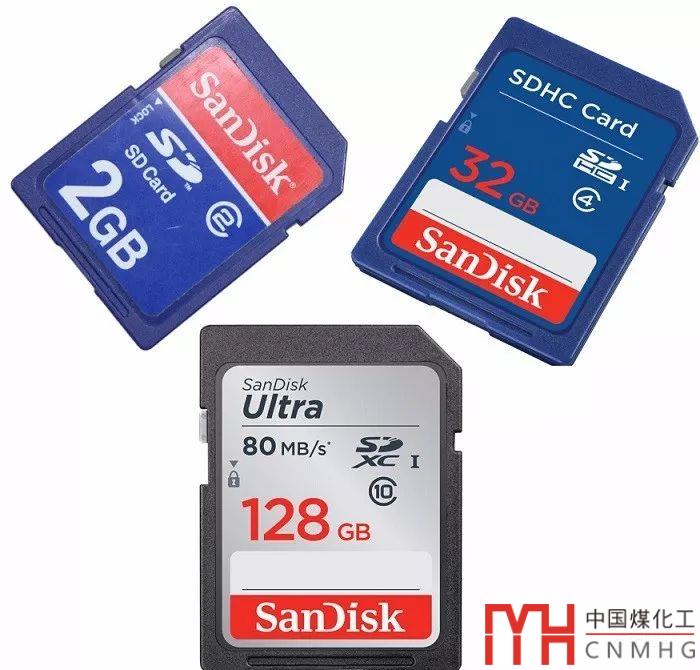

在SD卡的外部，可以看到明顯的容量范圍的標識，如下面這張圖：

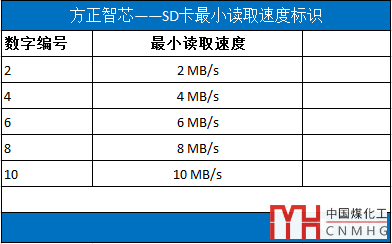

卡片中未封閉圓圈中的數字表示卡的最小讀取速度的等級，“2”表示最小為“2 MB/s”，“10”表示最小為“10 MB/s”。當然，高速讀取的速度會比這個快，比如上圖中的128G SDXC卡，其最高讀取速度可達80 MB/s。下面這張表格，列出了SD卡所有速度等級與最小速度的關系：

SD卡支持兩種通信模式：SD模式和SPI模式，默認為SD模式，可以實現高速讀寫。一般使用單片機來操作都是使用SPI模式。進入SPI模式的方法是在SD卡收到復位命令（CMD0）時，將片選信號（CS）置成低電平。但是在發送復位命令之前，要發送大于74個時鐘的脈沖數據，以便SD卡內部的供電電壓上升及時鐘的同步。SD卡有9個針腳，在SD模式下和SPI模式下其定義是不同的，這個我們在后續文章會詳細介紹。

總之，SD卡具有大容量、易攜帶及支持SPI通信的特點，是嵌入式存儲的一個非常不錯的選擇。
