SIMATIC故障安全軟件包(Distributed Safety)的安裝使用
SIMATIC故障安全系統的設計包括兩個方面：硬件上需要選用具有故障安全功能的CPU（F-CPU）和故障安全模塊（F-IO）；軟件上需要安裝SIMATIC故障安全軟件包，并編寫故障安全程序。今天這篇文章，我們來介紹下西門子SIMATIC S7-Distributed Safety軟件包的安裝與使用。
SIMATIC S7 Distributed Safety軟件包可用于西門子故障安全CPU（F-CPU）、S7-300故障安全模塊、ET200分布式系統（ET200S、ET200M、ET200Pro、ET200eco）的故障安全電源模塊和IO模塊的組態與編程；可滿足IEC 61508:2000標準中SIL3的安全等級要求，及ISO 13849-1:2006標準中類別4（category 4）的安全等級的要求。
SIMATIC S7-Distributed Safety軟件包提供如下功能：
-
支持在Step7中使用S7 F-Config軟件包對故障安全模塊（F-IO）進行組態；
-
支持創建安全程序，并在安全程序中集成錯誤檢測功能；
-
提供在安全程序中使用的標準安全應用程序庫（F-Libary）；
SIMATIC S7-Distributed Safety軟件包安裝完成后會自動集成到Step7中，無需專門啟動，啟動任何一個Step7應用程序即可使用S7 Distributed Safety進行組態和編程。不過，S7-Distributed Safety對Step7的版本有要求，比如S7 Distributed Safety V5.4 SP5要求的Step7版本是Step7 V5.5或以上。

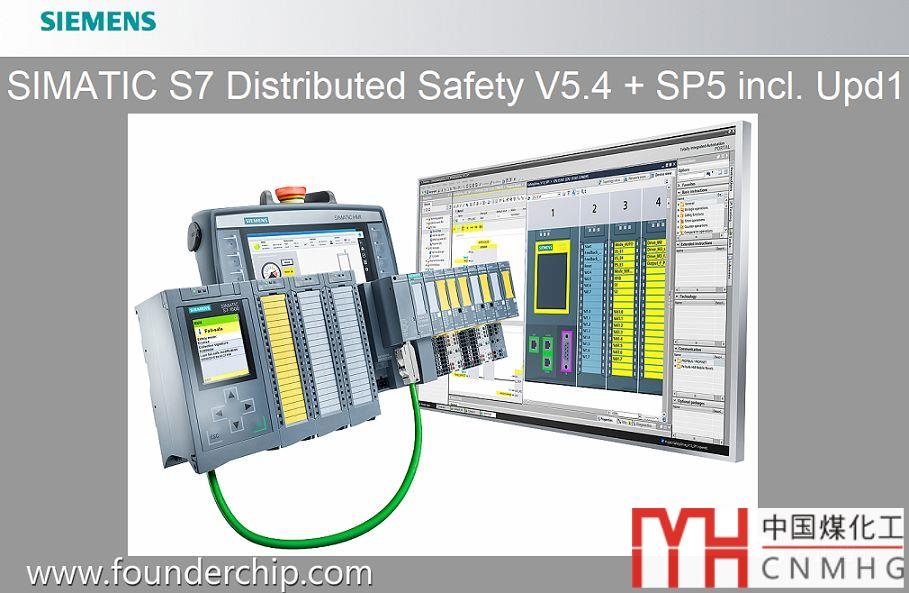

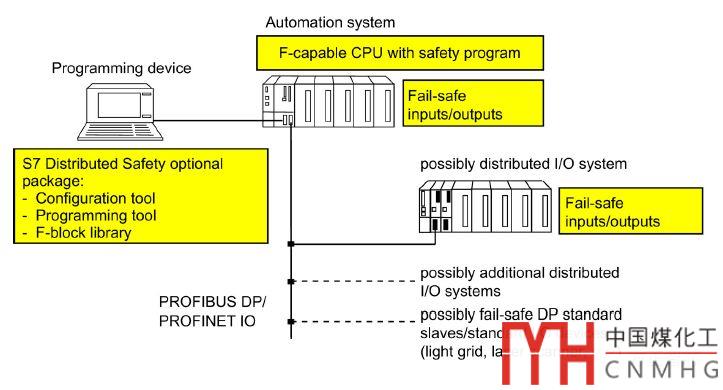

SIMATIC安全系統及軟件包的組成可以參考下面這張圖：

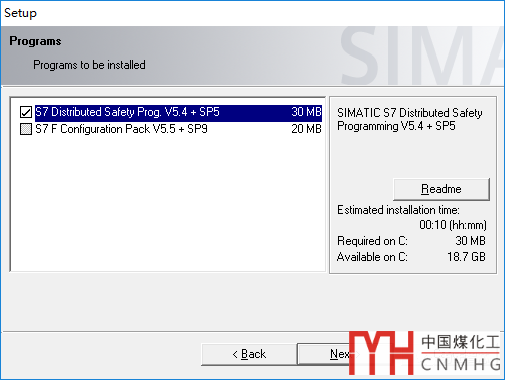

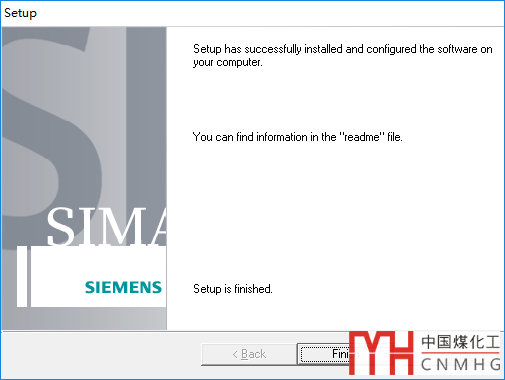

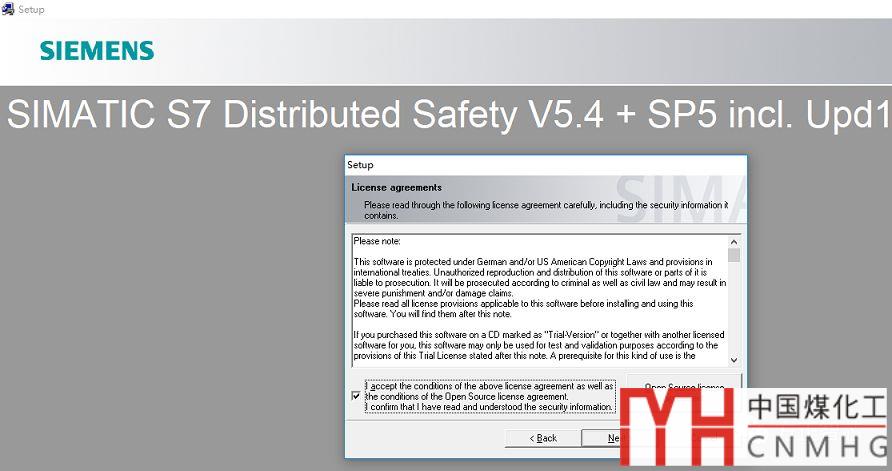

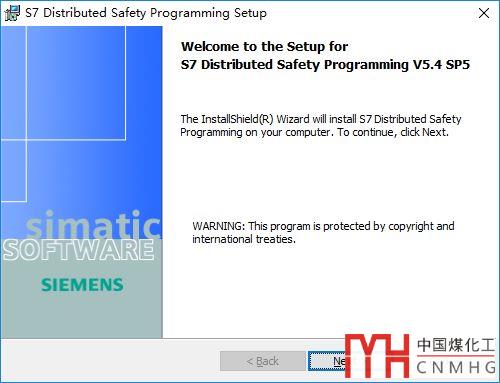

S7 Distributed-Safety V5.4 SP5 UP1的安裝過程很簡單，點擊【Next】即可。如下圖：
S7 Distributed-Safety中的S7 F-Configuration Package軟件包也可以單獨安裝。如果系統中安裝了S7 F-Configuration Package軟件包但是沒有安裝S7 Distributed Safety軟件包，可以對故障安全硬件進行組態，但是不能編寫故障安全程序。已有的故障安全程序以只讀的方式打開。

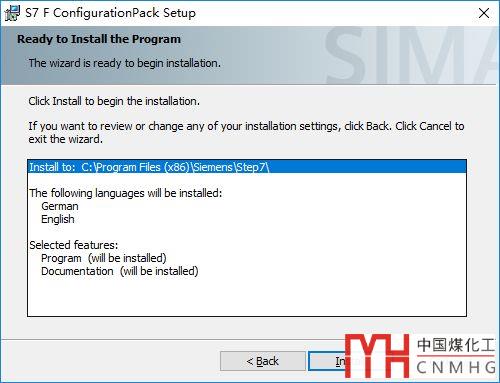

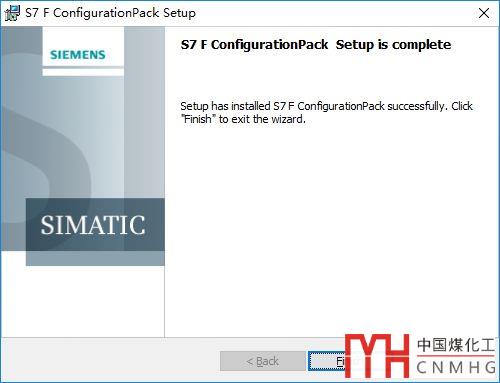

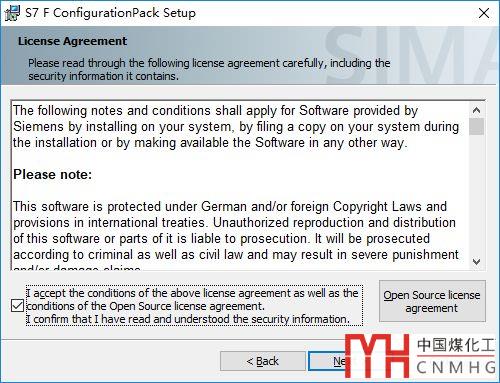

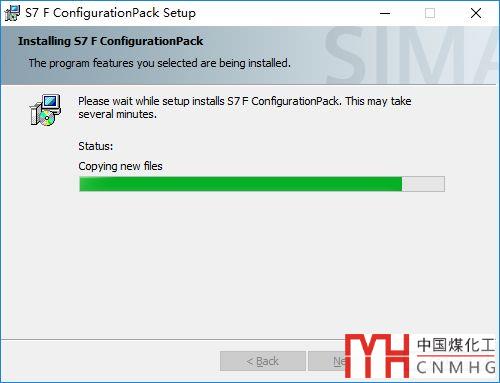

在Win10的環境中，必須使用S7 F-Configuration Pack V5.5 SP13以上的版本，其安裝過程也很簡單，點擊【Next】即可，如下圖：
Win7和Win10系統支持的版本信息如下：
-
S7 Distributed Safety V5.4 SP5
該版本支持Windows 7操作系統（32位）；自帶S7 F-ConfigPack SP6
；安裝之前，需要首先安裝Step7 V5.5 或更高的版本； -
S7 Distributed Safety V5.4 SP5 UP1/UP2
該版本支持Window7/10操作系統（64位）；安裝之前，需要首先安裝Step7 V5.5 SP1或更高版本；
好了，關于SIMATIC S7-Distributed Safety/S7 F-Configuration Package軟件包就先介紹到這里
