AutoCAD、浩辰CAD這些軟件主要應用在二維設計領域，但也集成了部分三維功能，支持三維實體的創建、編輯。如果要?jiǎng)?chuàng)建三維模型，AutoCAD、浩辰CAD并不是最佳選擇，但有時我們需要在二維CAD出平面圖紙。因此將三維模型轉換為二維模型的需求越來越多。

CAD提供的三維轉換二維的功能越來越多，一開始在CAD中必須利用布局視口來進行三維到二維的轉換，相關的功能主要有：Solprof/solview/soldraw，對應菜單：繪圖》建模》設置》輪廓/視圖/圖形。后來不少用戶覺得在布局空間進行這種轉換太麻煩，因此在CAD的擴展工具和命令中又增加了在模型空間三維轉二維的命令，一個是變平（FLATTEN），一個是FLATSHOT(平面快照)，這兩個工具使用起來更簡單。下面就簡單介紹一下這些三維轉二維的命令吧。

一、輪廓 SOLPROF

Solprof命令可生成布局視口中三維實體的輪廓線。

SOLPROF用與原實體同樣的線型繪制輪廓線，并且不改變原三維實體及圖層的顯示。因此創建完輪廓線，從圖上看是和原來的三維實體完全重合的，如果僅要查看已經創建的輪廓線，可關閉包含原實體的圖層。除此之外SOLPROF還可以把每個選定實體的所有輪廓線都當做可見線，不管它是否被遮擋。為了后續處理更方便，軟件會創建兩個新的圖層：PV-358（可見線所在圖層）和PH-358（隱藏線所在圖層），該命令有三個步驟，注意看命令行提示，分別為：

a)是否在單獨的圖層中顯示隱藏的輪廓線？

b)是否將輪廓線投影到平面？

c)是否刪除相切的邊?

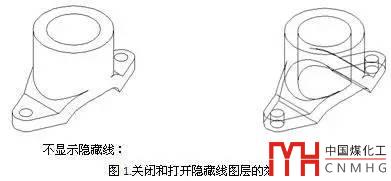

進行Solprof處理后是否顯示隱藏線的效果如下圖所示。

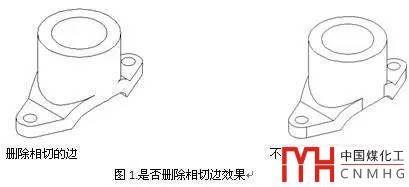

是否保留相切的邊如下圖所示。

二、視圖SOLVIEW

Solview是使用正交投影法在布局創建視口，生成三維實體的多向視圖與剖視圖，soldraw功能以這些視口為基礎生成三維實體的二維投影圖或剖切圖。

SOLVIEW創建布局視口的方法有多種，可以生成新的UCS視口、正交視口、輔助線視口和剖切視口。

SOLVIEW將視口對象放置在VPORTS圖層上，如果該圖層不存在，將創建此圖層，此外還會根據視口生成可見線圖層（視圖名-VIS）、隱藏線圖層（視圖名-HID）、放置尺寸標注的圖層（視圖名-DIM）和剖面線圖層（視圖名-HAT）（僅在剖切時生成此圖層）。

注意：請勿在這可見線、隱藏線和剖切線圖層中放置永久圖形信息，運行 SOLDRAW 時將刪除和更新存儲在這些圖層上的信息。

例圖，有布局空間視口如下圖所示：

輸入solview命令，選擇“剖切（S）”選項，設置第一點為A，第二點為B，從C點一側看，然后按提示確定視口中心、角點、名字得到后如下圖所示視口。

使用solview可以以現有視口為基礎創建一系列視口，如常規的正交視口、UCS視口等，此時視口內的三維實體并沒有任何變化，需要后續使用soldraw才能進行轉換。

三、圖形SOLDRAW

SOLDRAW這個命令翻譯成“繪制”可能更合適，是將SOLVIEW創建的視口中的三維實體投影到垂直視圖方向的平面上，生成表示實體輪廓和邊的可見線和隱藏線，這些線被分別放置在相應的圖層上。

如果是截面圖，則還會生成由我們指定的面和保留側的剖切實體。不與剪切平面相交的實體生成完全投影。

每次執行SOLDRAW時，選定視口中的所有輪廓圖和剖視圖都將被刪除，然后生成新的輪廓圖和剖視圖，除了需要顯示輪廓圖和剖視圖外的所有圖層均被凍結。

下圖為前面例子中的視口經過SOLDRAW處理后的效果（黑色封閉區域?yàn)槠是忻妫?/p>

從上圖可以看到，實體的一部分已經被切除了（其實是保留了指定的C的另一側）。

SOLVIEW+SOLDRAW與SOLPROF功能類似，都是生成三維實體的二維輪廓線，SOLVIEW+SOLDRAW選項更多、操作更復雜，當然也更靈活、更強大，可以方便地生成三維模型的三視圖、軸測試圖及剖視圖，如下圖所示。

四、變平FLATTEN

這個是CAD擴展工具中的命令，你在命令行中輸入FLATTEN，如果可以執行，就表示你的CAD支持此命令。變平FLATTEN正如命令的名字一樣，可以在模型空間是將整個圖形變平，不僅可以處理三維實體，二維圖形也會按當前視圖進行投影。如果需要得到三維實體的軸測圖，需要先將視圖切換到軸側圖，或者對三維實體進行三維旋轉。變平命令后，三維實體會被直接轉換為二維線，和視圖方向不平行的圓、橢圓等圖形也會進行轉換。

五、平面攝影FLATSHOT

這是專門針對模型空間設計的三維轉二維的命令，選中三維實體并執行FLATSHOT命令后，軟件會彈出也給對話框，在對話框中可以設置為將投影生成為塊還是輸出為文件，如下圖所示。

在對話框還可以設置前景線、暗顯直線的顏色和線型，以及是否包括相切的邊。當我們切換到軸側圖生成投影圖時，投影圖是自動放到XY平面上的，因此看上去跟三維軸側效果是不同的，只有當我們將視圖調整為平面視圖（PLAN），才能看到正確的投影效果。

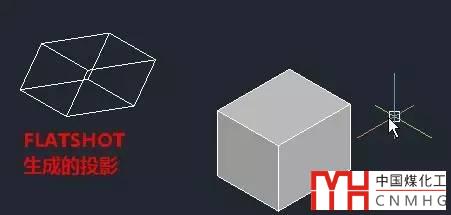

切換到軸側圖生成投影

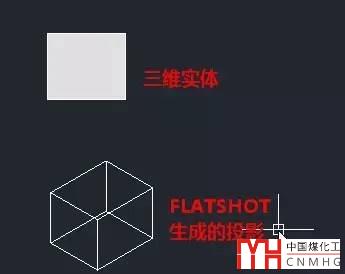

返回平面視圖的效果

六、利用WMF文件輸入輸出

不知道是因?yàn)閷@些命令不了解，還是以前CAD沒有上述這些命令，有人開發出了另外一種方法：切換到特定視圖后，利用WMFOUT命令輸出成WMF文件，然后再切換回平面視圖，用WMFIN命令將剛輸出的文件輸入進來，也能將三維模型轉換為二維線。

上面將在模型空間、布局空間幾種三維轉二維的方法簡單介紹了一下，你看看哪種更適合你，可以自己再仔細研究一下。

以上技巧適用于AUTOCAD或浩辰CAD等支持上述命令的版本。
