三菱Q系列PLC屬于模塊式PLC，我們?cè)谥暗奈恼轮性懻撨^(guò)其CPU、基板、電源和數字量輸入模塊，今天這篇文章，我們來談?wù)凲系列PLC的數字量輸出模塊。

根據輸出類型的不同，三菱Q系列PLC的數字量輸出模塊可以分為繼電器輸出型、可控硅輸（晶閘管）出型和晶體管輸出型（包括源型和漏型）；

繼電器輸出型包括QY10和QY18A。

QY10的輸出點數為16點，其負載電壓為24v DC或者240 v AC，負載電流為2A；QY10有一個輸出公共端（TB17），公共端能承受的最大電流為8A。當所有的通道都處于ON狀態時，消耗基板5V電流430mA；

下圖是QY10的外觀圖：

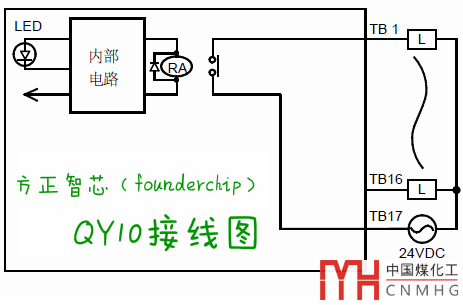

QY10使用18點的端子排（TB1~TB18），其中TB17為公共端，TB18為空端子，其內部/外部接線原理圖如下：

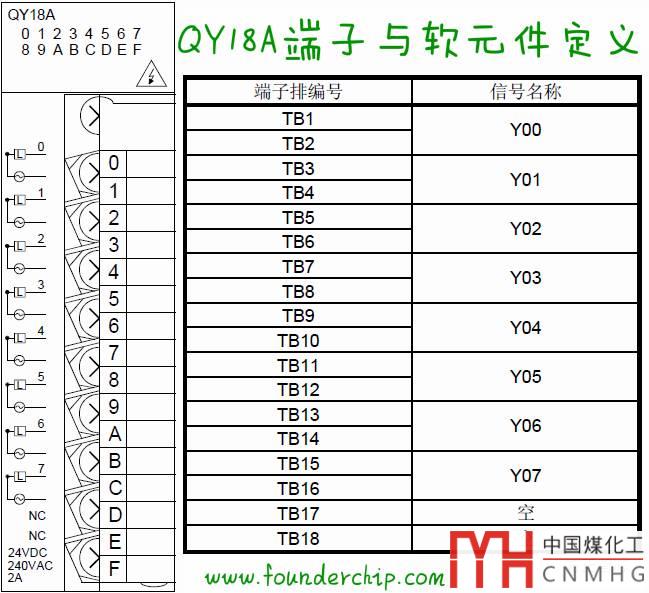

QY18A也是繼電器輸出型，有8路輸出；它的負載電壓為24v DC或者240 v AC，負載電流為2A；當所有的通道都處于ON狀態時，消耗基板5V電流430mA；與QY10的不同處在于它的每一路輸出均為獨立輸出（沒有公共端），使用18點的接線端子（TB1~TB18），每?jī)蓚€(gè)一組,（比如：TB1和TB2對應Y00，依次類推，TB17和TB18保留），如下圖：

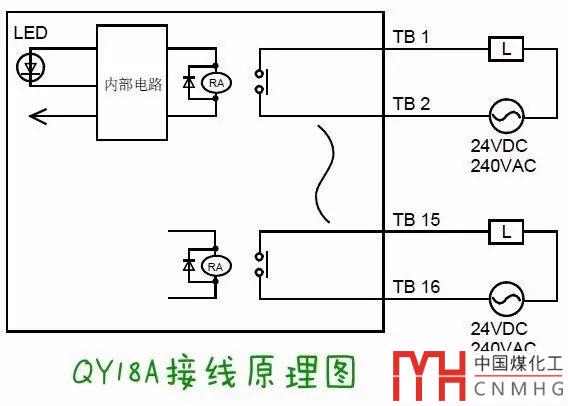

QY18A的接線原理圖如下：

下面來看看可控硅（晶閘管）輸出型模塊—QY22。

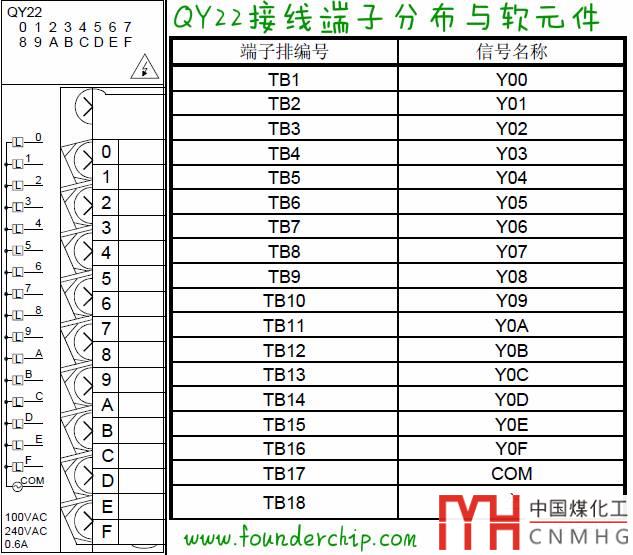

QY22有16路輸出，其隔離方式為光電隔離；使用18點端子排（TB1~TB18），TB17為公共端，TB18保留；負載的電壓范圍100v AC~240v AC，每一通路最大輸出電流0.6A ，公共端（TB17）最大承載電流4.8A；當所有的通道均處于接通（ON）狀態時，模塊消耗基板5V電流250mA。下面是QY22的端子分布與軟元件對應圖：

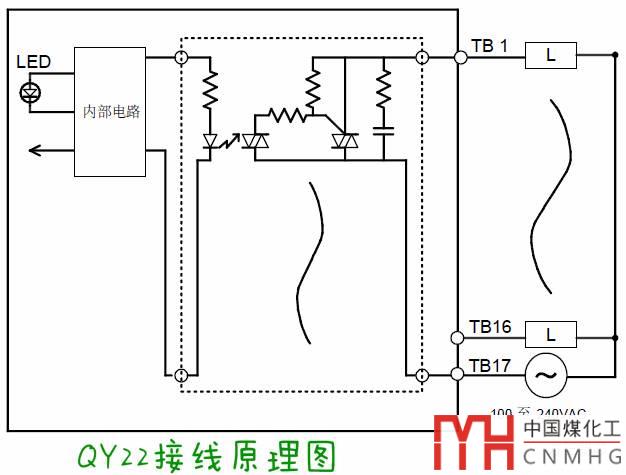

QY22的接線原理圖如下：

Q系列PLC的數字量晶體管輸出模塊分為源型和漏型。

所謂源型（PNP），是指電流的方向是從模塊的輸出通道流出到負載，因此其公共端應連接正極（+24V）；

所謂漏型（NPN），是指電流的方向是從負載流入到模塊的輸出通道，因此其公共端應連接負極（0V）；

Q系列PLC的源型數字量輸出模塊包括：QY80和QY81P；

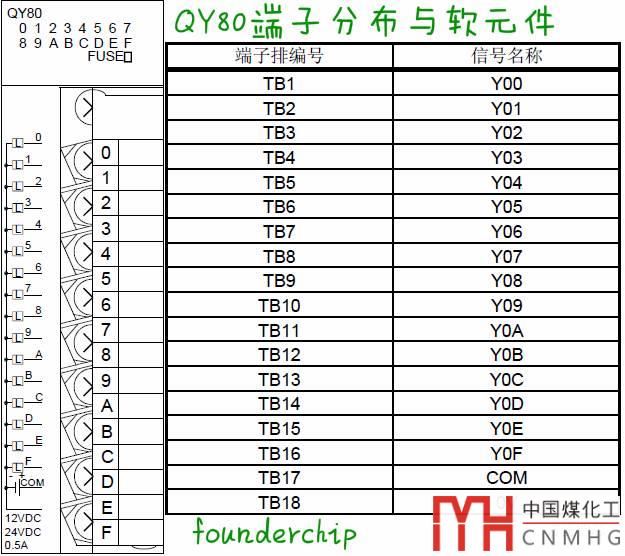

QY80的輸出點數為16點，隔離方式為光電隔離；負載電壓范圍12v~24v DC ,每一個通道的最大負載電流為0.5 A；使用18點的接線端子（TB1~TB18），公共端為T(mén)B17，公共端的最大負載電流為4A；TB18接負極（0v）；QY80內有過電流保險絲，額定電流6.7A，熔斷電流50A；當所有的通道均處于接通（ON）狀態時，模塊消耗基板5V電流80mA。下面是QY80的端子分布與軟元件的對應圖：

QY80的接線原理圖如下（TB17接+24V，TB18接0V）：

QY81P的輸出點數為32點，采用光電隔離；負載電壓范圍12v DC~24v DC，每個通道的最大負載電流為0.1 A；采用37針 D-SUB連接器（17,18,36為公共端），公共端的最大負載電流為2A；當所有的通道均處于接通（ON）狀態時，模塊消耗基板5V電流95mA。

漏型輸出的模塊包括：QY40P、QY41P、QY50和QY70等，這里我們以QY50為例，看看漏型模塊的特點。

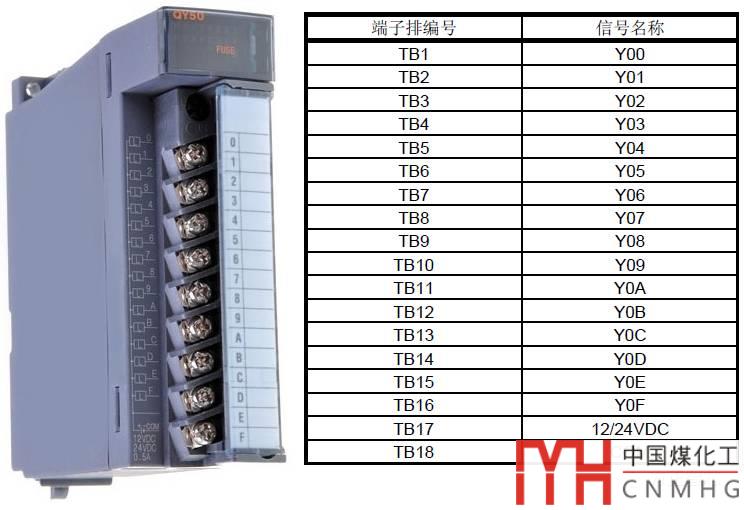

QY50的輸出點數為16點，采用光電隔離；負載電壓范圍12v DC~24v DC，每個通道的最大負載電流為0.5A，公共端（TB18）的最大電流為4A；QY50內有過電流保險絲，額定電流6.7A，熔斷電流50A；當所有的通道均處于接通（ON）狀態時，模塊消耗基板5V電流80mA；下圖是QY50的外觀與端子分布：

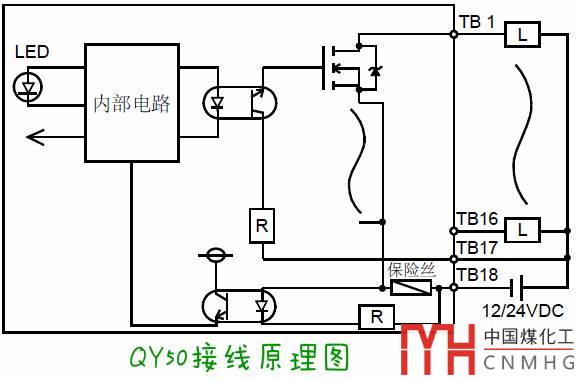

QY50的接線原理圖如下（TB18接0V，TB17接+24V）：

好了，關于三菱Q系列PLC的數字量輸出模塊的選擇及接線原理就先介紹到這里，相關參考文章：
