在CAD中可以用定數等分、定距等分在選定的線上等分布置圖塊，在高版本又增加了路徑陣列功能，也可以沿線等距排列圖形或圖塊。在網上看到一個這樣的插件，可以在直線、圓弧、多段線的頂點處布置圖塊，如果需要的話，還可以在圓弧的中點處插入圖塊。

此插件的操作步驟如下：

1、輸入AP命令，回車，選擇下載的插件VERTICESBLK.VLX文件后，單擊加載按鈕，加載此插件。

2、輸入VERTIECESBLK命令，回車，命令行會提示選擇對象，選擇我們要布置圖塊的線。

此插件支持直線、圓弧、多段線，不支持樣條曲線。

3、命令行會提示讓輸入圖塊的名字后回車。

4、命令行會提示是否根據線的方向旋轉圖塊，如果需要旋轉請輸入Y，回車。

5、命令行會提示是否需要在圓弧的中點處插入圖塊，如果需要的話，輸入Y，如果不需要，輸入N，還有一種方式，就是只在端點處E插入圖塊，三種效果分別如下圖所示。

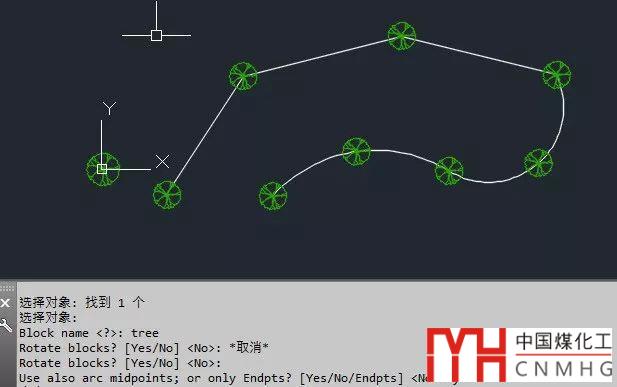

弧線重點也插入圖塊的效果

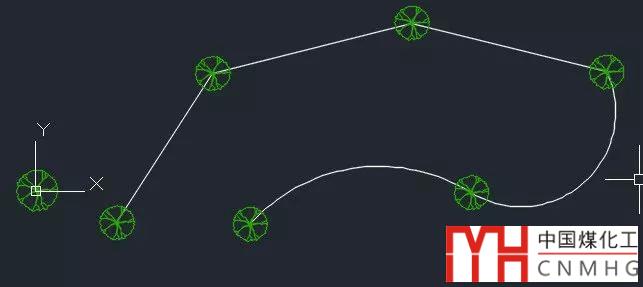

弧線中點不插入圖塊的效果

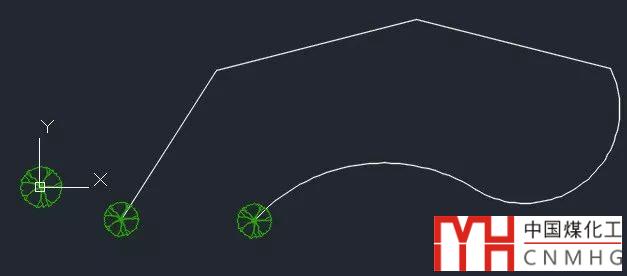

只在端點插入圖塊的效果如下圖所示
