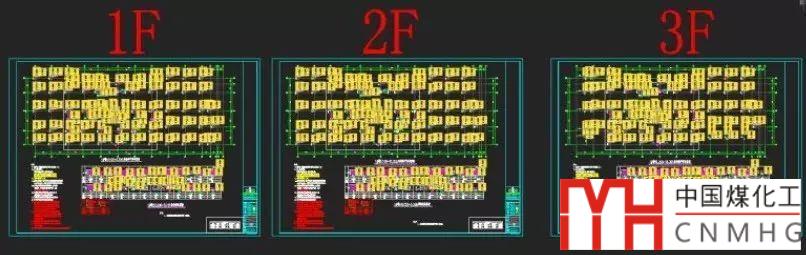

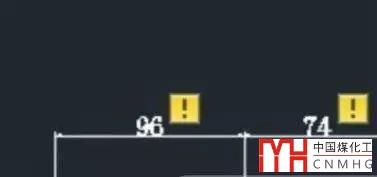

昨天有位朋友在信息里給我發了幾張問題截圖，圖紙中很多標注上都顯示了一個感嘆號，如圖所示。

但還沒等我回答他，他就已經找到了答案了，我覺得有必要將這個答案分享給大家，并同時介紹一下相關的概念。

他在網上找到的答案是這樣的：輸入ANNOMONITOR，回車，輸入0，就可以了。

但為什么會出現感嘆號，為什么這么設置就好了呢？我們不妨深入了解一下。

ANNOMONITOR叫注釋監視器，他的作用是檢測圖中標注等注釋的關聯性。標注關聯在前面介紹過，比如一個標注直線長度的標注，默認狀態標注是跟直線關聯的，如果我們調整直線長度，標注會跟隨變化。但假如我們將直線刪除，那么這個標注就成為非關聯標注了。我們不妨來重現一下這個問號是怎么出現的。

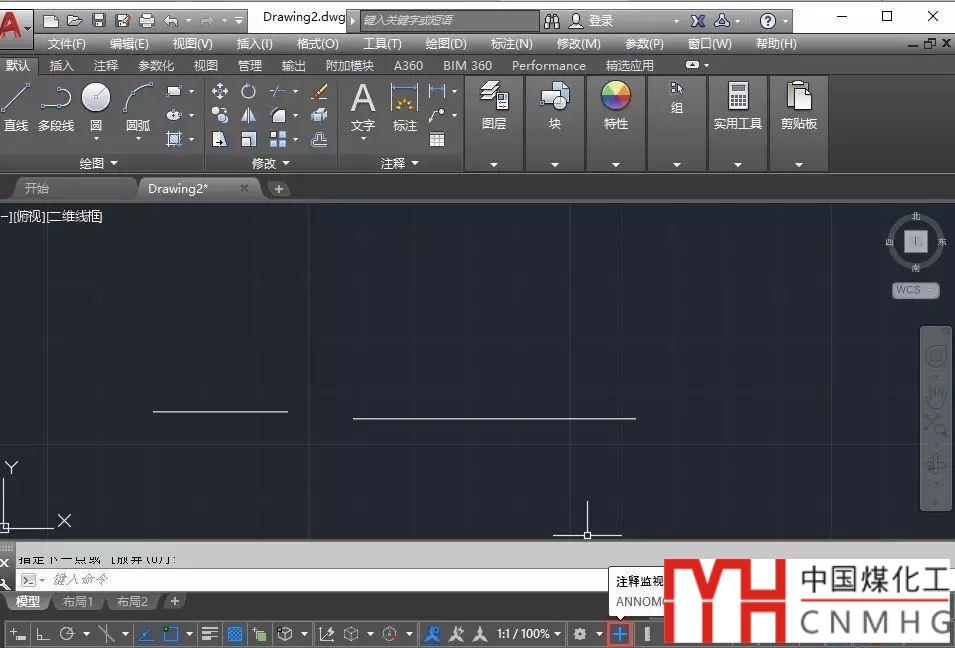

1、在底部狀態單擊“注釋監視器”按鈕，打開注釋監視器，如下圖所示。

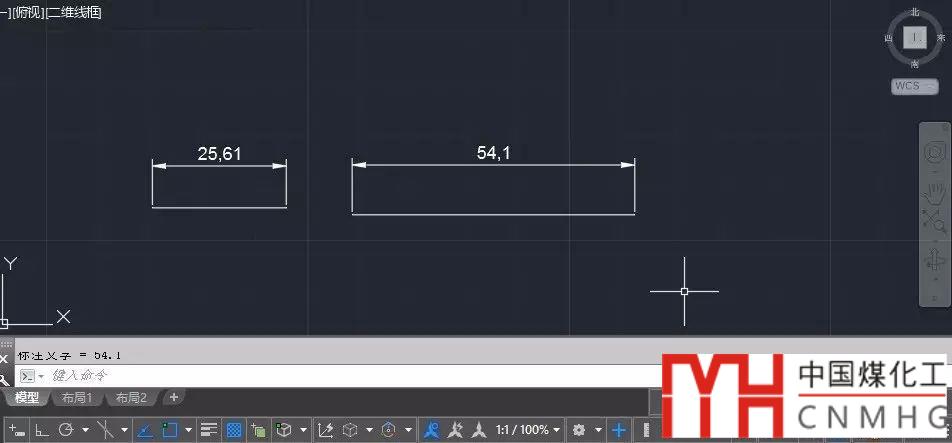

2、隨意繪制兩條直線，然后用線性標注標注上直線的長度，如下圖所示。

因?yàn)槟J(rèn)狀態下標注是關聯的，所以沒有顯示感嘆號。

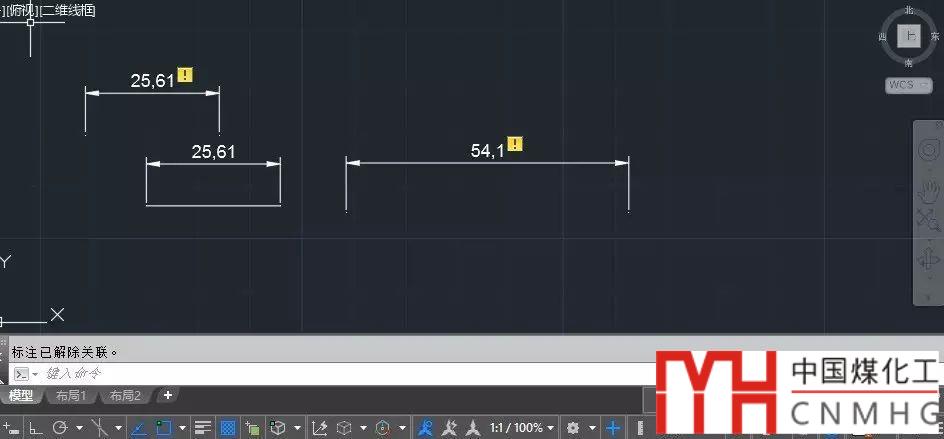

3、拖動一條直線的夾點，改變直線長度，我們可以將這個標注復制一份。然后選中另一條直線，將直線刪除，我們可以看到標注的變化，如圖所示。

我們由于標注與直線關聯，調整直線長度后，標注值也跟隨發生了變化，而另一條直線被刪除后，由于標注不不再與圖形關聯，就出現了一個感嘆號。那位朋友拿到的圖紙中看到那么多感嘆號，有兩種可能性，一種是這些標注確實跟圖形沒有關聯關系，還有一種是畫這些標注時設置了不關聯（DIMASSOC變量設置為1標注不關聯，設置為2標注關聯，設置0標注是分散對象）。

注釋監視器默認是關閉的，所以我也沒有注意過這個現象，今天遇到這個問題我才知道。

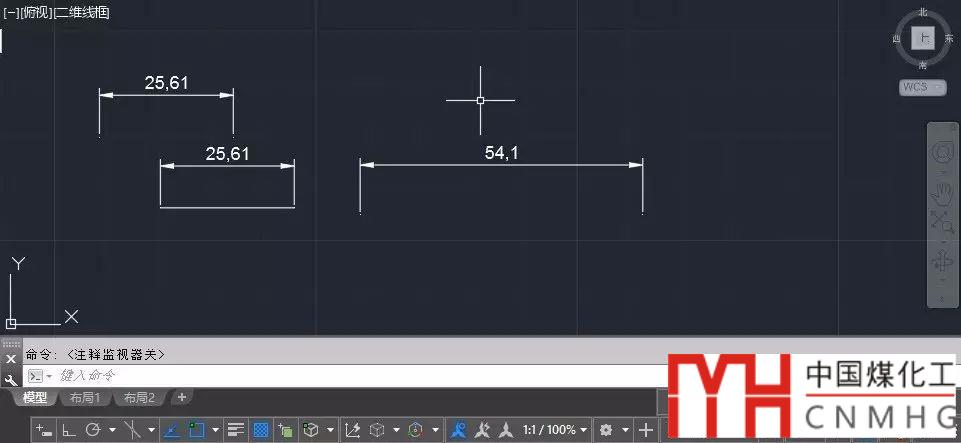

4、知道了原因，想讓圖中不顯示感嘆號就變成很簡單了，在狀態欄單擊注釋監視器按鈕，將它關掉，感嘆號就消失了，如圖所示。

關閉注釋監視器跟將之前說的將ANNOMONITOR變量設置為0效果是相同的。但我查了一下幫助，ANNOMONITOR這個變量并不是只有1和0兩個值，還可以設置成2、1、-1、-2，其中2、1表示監視器被打開，0、-1、-2都表示監視器被關閉，但設置成-2表示所有圖紙都關閉監視器，但在跟蹤到模型文檔的編輯和更新時間，視圖操作的時候會自動變成2，這個我還沒有太搞明白，視圖操作會導致此變量自動變成2，也就是打開監視器。

雖然算是把標注顯示感嘆號的原因和解決方法弄清楚了，但我還是不太理解為什么這個變量要設置從-2到2五個值，而且關于設置成-2時會自動變成2的條件還是不太清楚，如果哪位朋友知道的話，不妨告訴我一下。

注釋監視器具體哪個版本添加的我也不太清楚，我看網上提這類問題的有AUTOCAD 2013、2014版的，看來也有好幾年了。國產的浩辰CAD等還沒有類似的功能。
