網友在群里問了一個問題，其他專業給的圖紙，圖中有一些橫豎的構造線，所有圖層都打開了，但就是框選不中這些構造線，這是怎么回事呢？

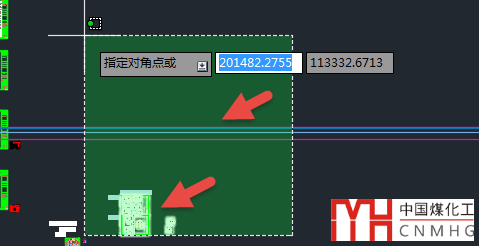

可以看到框選的時候，其他圖形都顯示了選擇預覽的效果，亮顯了，但這些構造線卻沒有亮顯。

在沒有拿到圖紙的時候我就猜測這些構造線是不是做到圖塊里了，拿到圖紙后證實了我的猜測，正是如此。

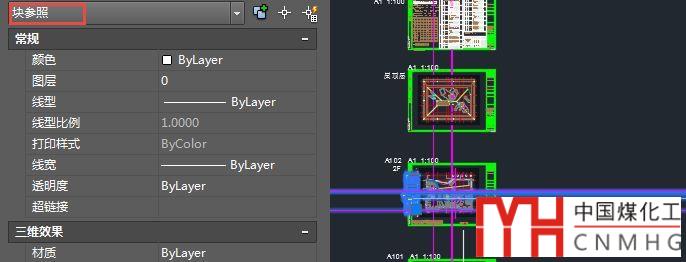

通過分次框選構造線經過的圖塊，很快就找到了這個圖塊，可以看到選中圖塊后，構造線也亮顯了，如下圖所示。

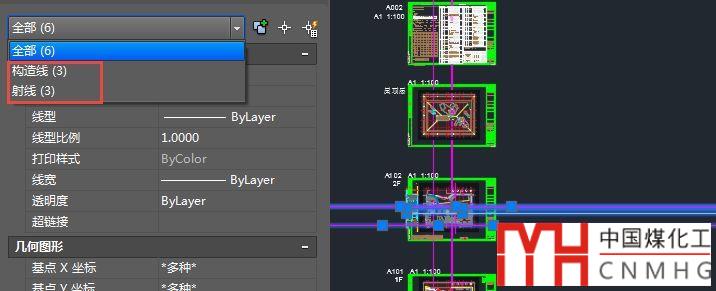

將圖塊炸開X，就可以看到它們確實是構造線還有射線，如下圖所示。

在繪圖時利用構造線可以幫助我們定位相隔較遠的圖形，而且構造線還提供了等分角等等很多功能，因此很多人喜歡用構造線，構造線修剪一側后會變射線。

每日一貼——CAD構造線XLINE怎么用？

通常構造線會被修剪成普通直線或者用完后刪除，像這種將構造線或射線做到圖塊里的情況之前也遇到過，設計師保留這些構造線可能后面還有用，但不建議做到圖塊里。

至于為什么構造線和射線做到圖塊中就選不中，這個我也無法解釋?zhuān)@就是CAD設置的一個規則，可能是為了這些射線和構造線不干擾框選其他圖形吧。
