四川大學的費博士提問：怎樣繪制指標演進圖？通過調研文獻，對某兩項研究參數指標的進展，對比this work的指標相對于文獻指標的優越性，通常需要繪制“指標演進圖”。

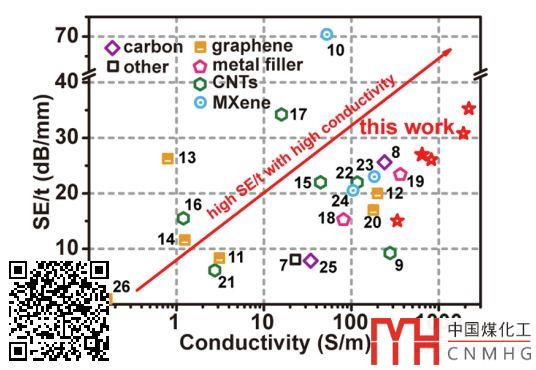

例如有個文獻中的圖：

長按上圖可閱讀文獻

文獻DOI：10.1063/1.2798589

1.數據表的準備

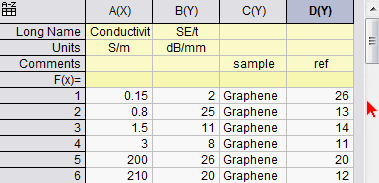

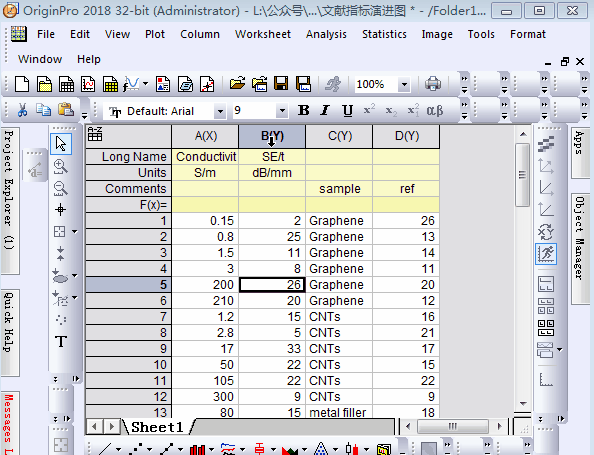

例如我們考察不同材料的電導率和SE/t兩項指標，對比this work的指標。準備一張數據表如下：

包括兩項指標、材料名稱、文獻號四列數據。

2.繪圖

（1）繪制草圖

選擇第一二列數據，點擊下方的散點工具，繪制出圖。橫軸跨越幾個數量級，建議將橫軸改為log10（需要調整橫軸范圍）。縱軸有一段真空，建議改為break斷點（將number改為1處斷點，分別設置斷點起點和終點）。然后顯示上、右邊框線。

（2）調整彩色

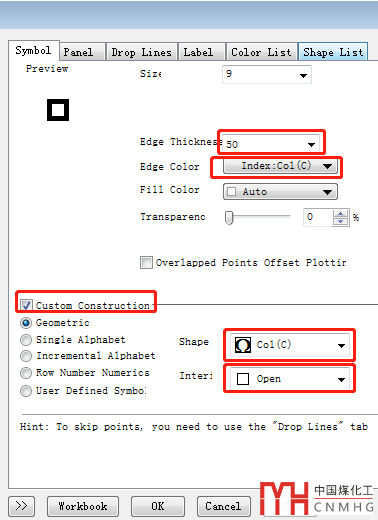

雙擊圖中散點，在彈窗中修改邊框粗細edge Thickness為50；修改邊框顏色按照材料名稱數列（C列）分類分布，即改為Map:col(C)；勾選自定義custom construction，然后將圖例符號的形狀shape分類按照C列，即改為Col(c)；最后將interi的solid改為open（空心）。

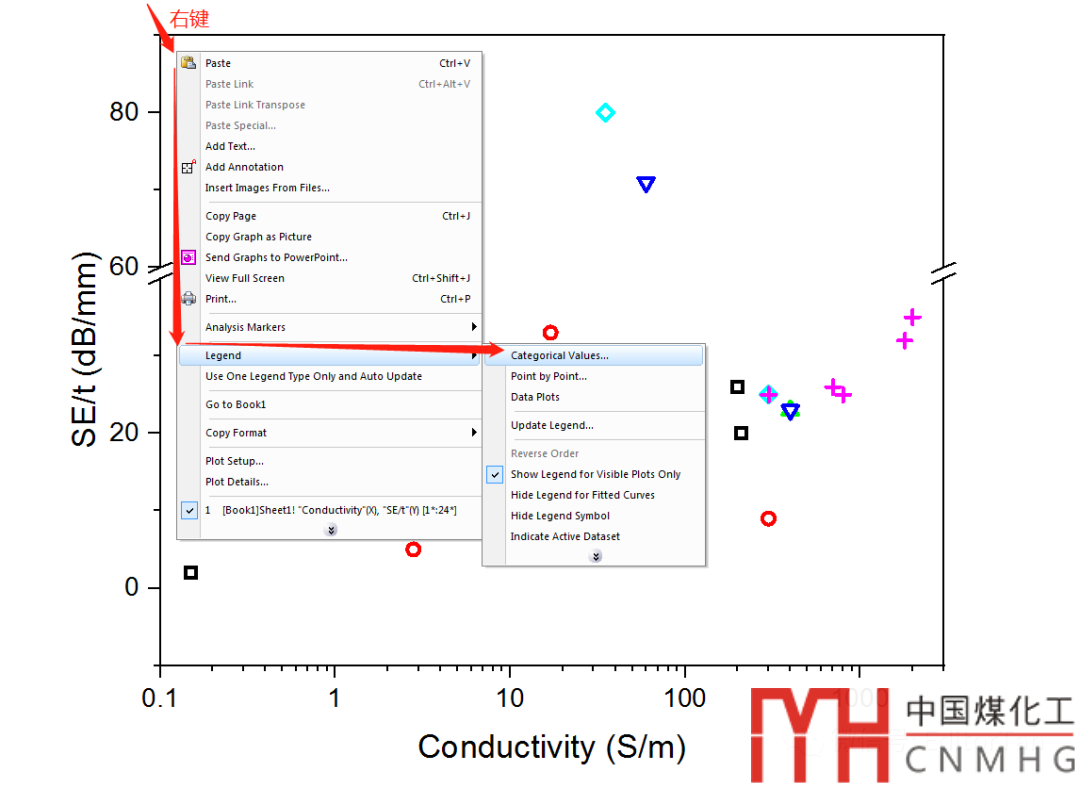

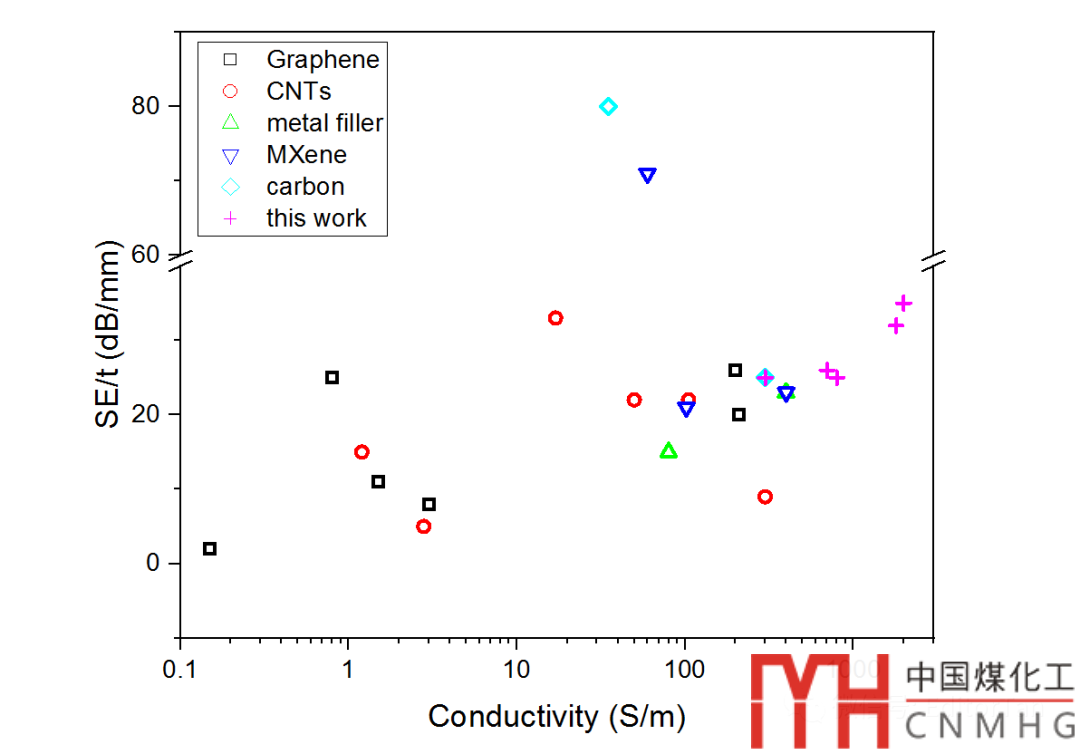

得到如下的效果圖，然在圖內空白處右鍵選擇圖例Legend-Categorical Values...按分類顯示圖例，

再會彈出一個小窗口，直接按確定。雙擊橫軸（或縱軸），在Grids選項卡，在main中勾選show，選擇線的Style為虛線，粗細thickness改為1.5，確定得到下圖。

（3）顯示文獻號標簽

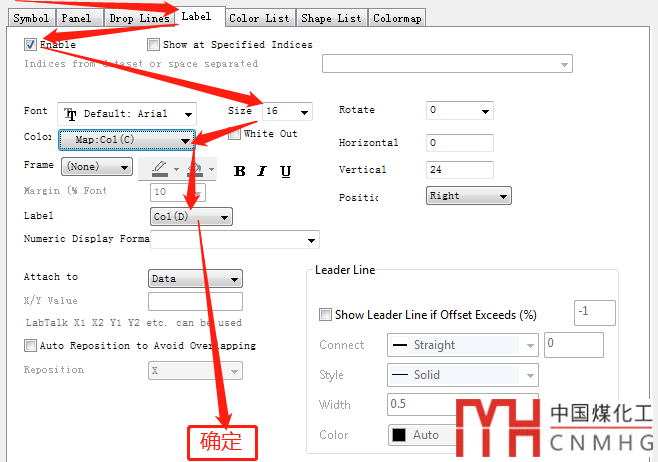

雙擊圖內散點，在彈窗中點擊Label選項卡，勾選Enable，設置Size為16；修改顏色color按照C列分布；修改Label標簽為文獻號col(D)列數據，最后按確定。

點擊某些重疊的標簽兩次，然后拖動使重疊的標簽相互分開。

（4）添加箭頭和文字

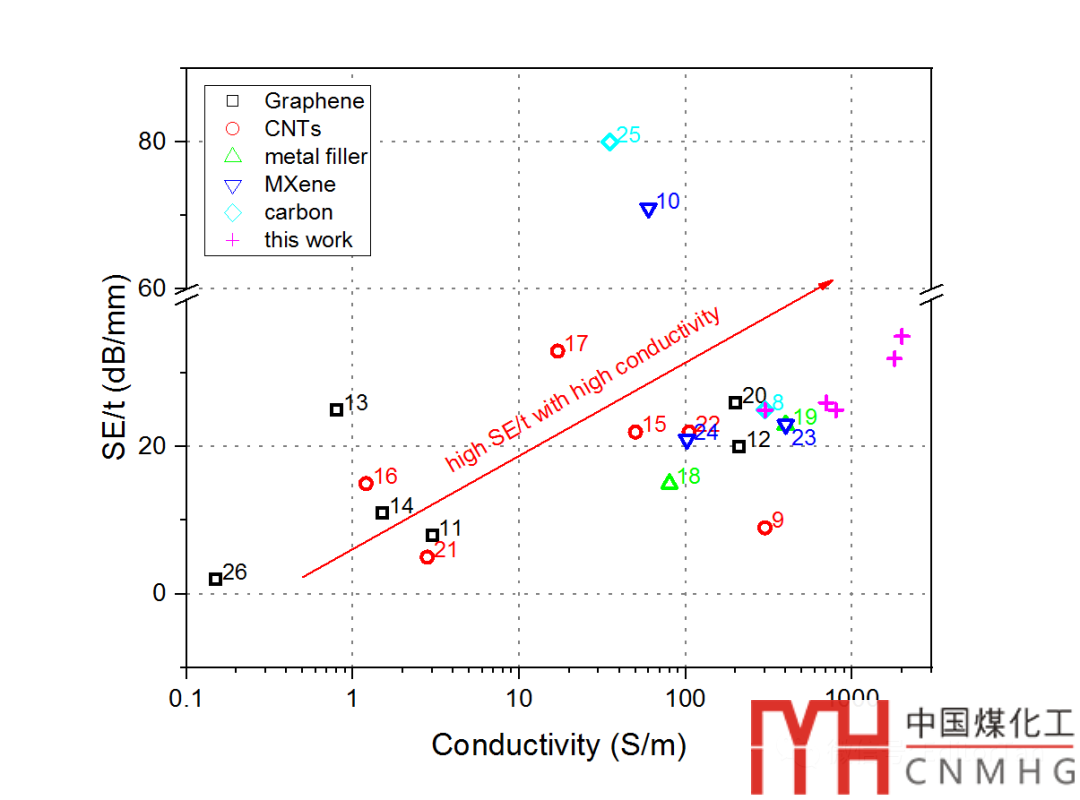

分別點擊左側工具中的箭頭和A文字工具，繪制箭頭，添加文字。然后將文字選擇30°，再調整箭頭顏色為紅色，拖動箭頭一端使之與文字的傾斜趨勢一致。

3.模板繪圖

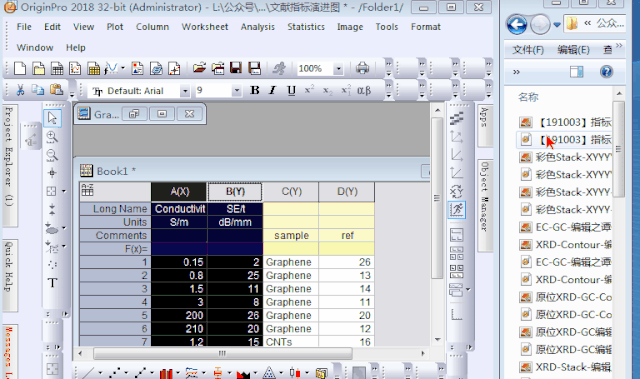

譚編將上圖保存為【191003】指標演進圖Origin2018模板，下面演示該模板的調用方法。
