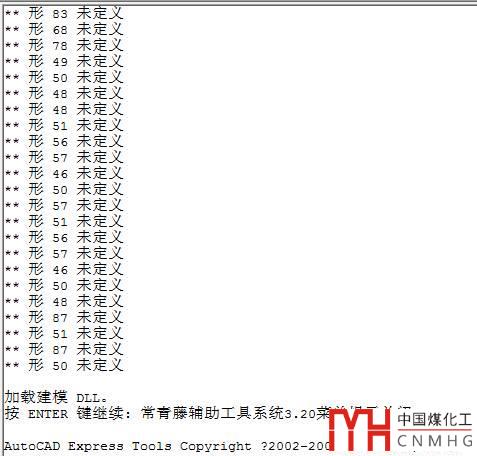

不少人在打開或操作圖紙時命令行會提示形未定義，這到底是為什么呢？

很早之前我處理過類似問題，但后來也忘了具體原因。前一段時間有一位網友提過類似問題，但沒有提供圖紙，我想找以前的問題圖紙也沒有找到，今天正好有一位朋友又問起，并提供了圖紙，最終找到了原因和解決辦法，在這里簡單寫一下，希望可以幫到其他遇到這類問題的朋友。

CAD的字體文件（*.shx）也稱為形文件，形文件分三類，通用字體（小字體）、大字體和符號形，我原來以為是因為他圖中使用的線型或形使用的符號形沒有，所以導致出現上述提示。

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

為什么CAD的字體庫相同但打開圖紙的效果卻不同？

如何更改CAD文字的文字樣式？為什么換了樣式后有些字體仍不變？

最后拿到圖紙看一下，其實問題并不是我想的那樣，原因很簡單：只是圖紙中字體沒有找到而已，只要解決了字體的問題就可以了。

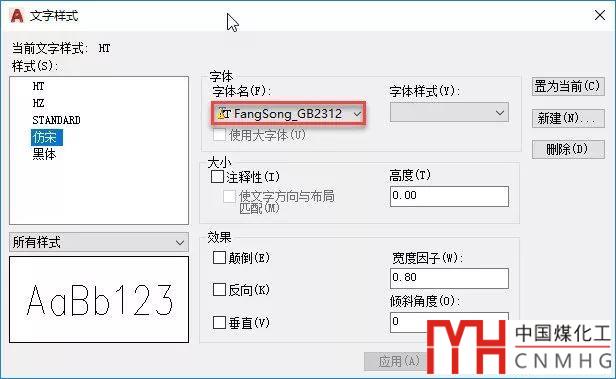

打開問題圖紙后，輸入ST，回車，打開文字樣式對話框，在左側列表中依次查看每種文字樣式，看看右側的字體設置，如下圖所示。

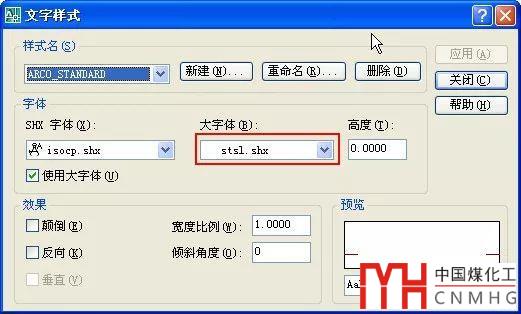

上圖是AUTOCAD 2007版本的文字樣式對話框，如果字體找到，字體前會顯示一個帶A的圖標，如果字體沒找到，字體前是空白的，這張圖紙就是因為stsl.shx這個字體沒有找到。

解決方法很簡單，要么從同事或網上找這個字體文件，然后復制到FONTS目錄下，如果字體實在找不到，比如今天網友發(fā)過來的圖紙中使用的字體是Ohztxt.shx，這種字體很顯然是hztxt.shx改了名字，實在找不到，如果有hztxt.shx，可以復制一份后將名字改成Ohztxt.shx，或者在文字樣式對話框里直接將字體替換成hztxt.shx。

如果是復制了字體FONTS目錄下，需要重新啟動CAD再打開圖紙，如果將字體文件直接復制到圖紙所在目錄下，只需要關閉圖紙重新打開就可以了，如果在文字樣式中替換成其他字體，直接輸入RE回車就可以。

經過兩張圖紙的確認，提示形未定義就是沒有找到圖中使用的字體文件，高版本打開這些圖紙的時候會提示缺少字體，但不會出現形未定義的提示，2008、2007及一下版本容易出現這種問題，如果出現類似提示就打開文字樣式對話框看缺什么字體，想辦法解決缺字體的問題。如果用這個方法沒有解決問題，可以將圖紙乏發(fā)給我繼續(xù)研究。

但并不是所有缺少字體的圖紙打開的時候都會出現這個提示，缺字體通常文字會顯示問號或文字不顯示，出現形未定義提示的圖紙有什么特點目前還沒有弄清楚。

高版本缺字體的時候，字體前面會顯示一個帶感嘆號的黃色三角形圖標，更容易看出來缺少字體，如下圖所示。

雖然之前發(fā)過很多關于字體顯示、文字樣式等相關問題的文章，但仍然會有不少問題找不到答案，其實總結一下主要是兩點：圖中有的字體有沒有、字體跟原圖的字體是否相同，偶爾會出現文字編碼錯誤導致文字亂碼的圖，但這種問題一般方法也解決不了。
