教程 | Origin實現曲線的正負雙色填充

時間：2020-08-30 來源：編輯之譚 瀏覽：


ORIGIN教程

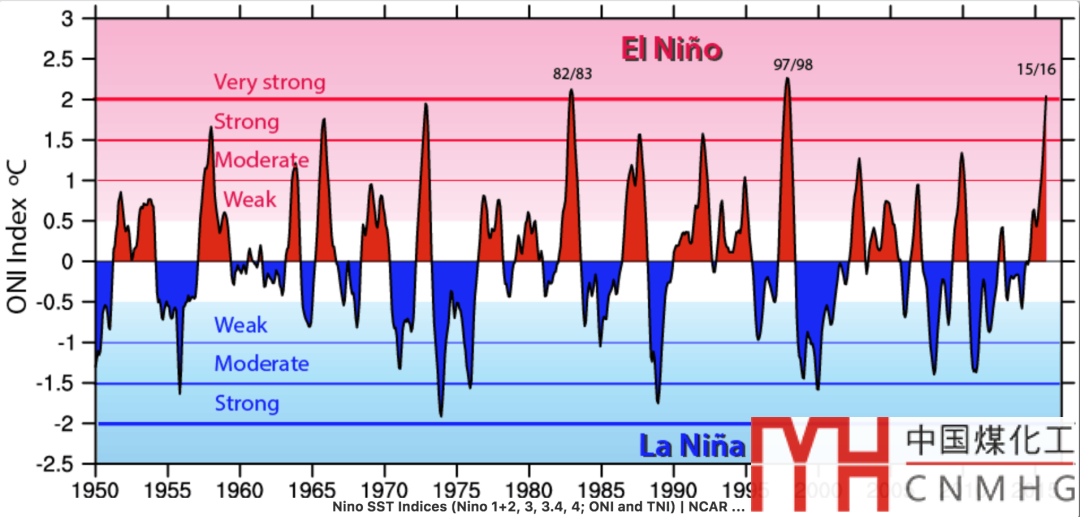

（文獻圖doi:）
【導讀】中國石油大學（北京）的浮博士提問：怎樣實現曲線正負峰的雙色填充。譚編初步設想能通過線下填充至附加線的方式，但很難實現兩種顏色。浮博士巧妙地利用映射填充，修改級別，基本實現了正負峰的雙色填充。

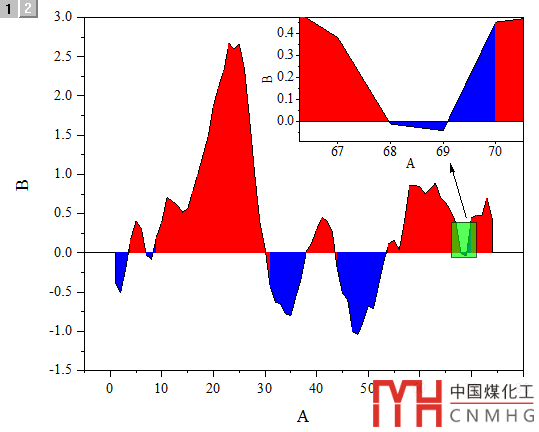

還有一點瑕疵，y=0附近有相反色。這是什么原因?qū)е碌哪兀?/span>

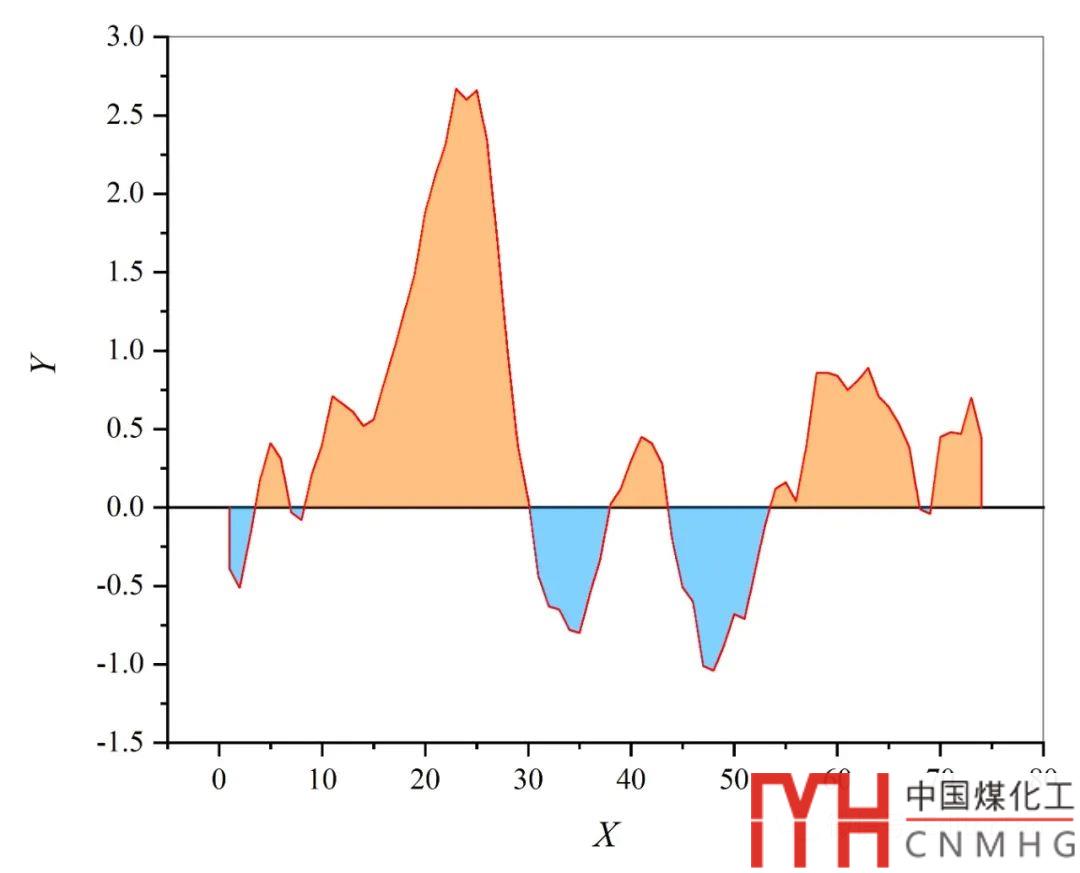

譚編發現了一個秘密，處理之后得到下圖的效果：
從零開始，怎樣繪制這樣的正負峰雙色填充圖呢？今天譚編推出詳細教程。

【視頻教程】
本號同時推出【科研繪圖】微信視頻號，針對提問發布1min的視頻教程。信息里發送“視頻號”可以關注視頻號，不錯過精彩視頻教程。

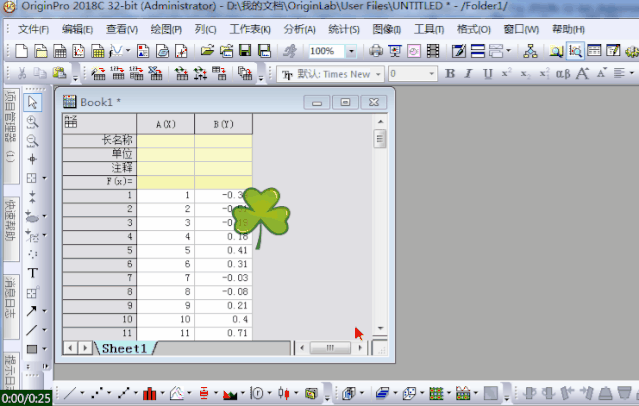

1. 數據表
在【編輯之譚】信息里發送：練習文件，獲取以本文標題命名的origin練習文件，可同步操練。

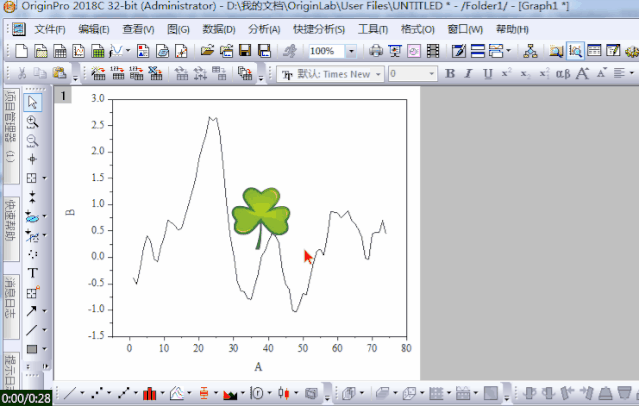

2.繪制折線圖

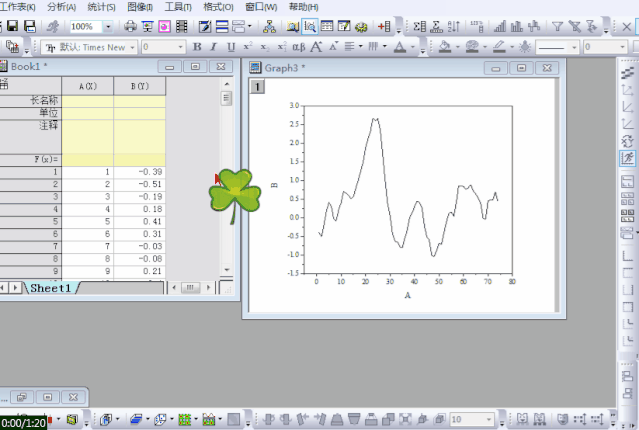

全選兩列數據，繪制折線圖。

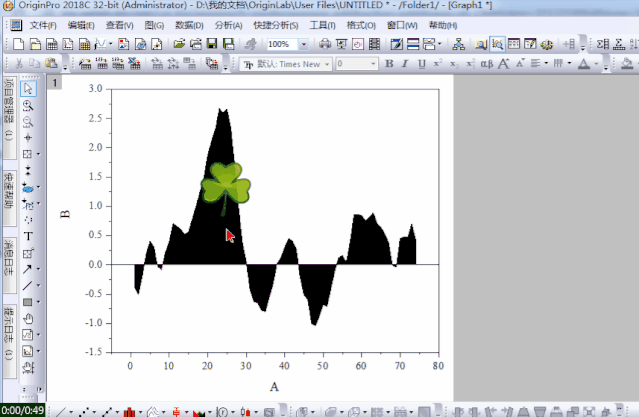

3. 線下填充至附加線
（1）線下填充，普通模式；
（2）添加附加線，雙擊Y軸，在“網格”頁碼底部勾選“附加線”，設置y=0附加線。正負峰就自動填充。
4. 修改雙色填充
浮博士提出一個很巧妙的方法：顏色映射，設置1個級別。將-0.0001以下的設置為藍色，0以上的設置為紅色。

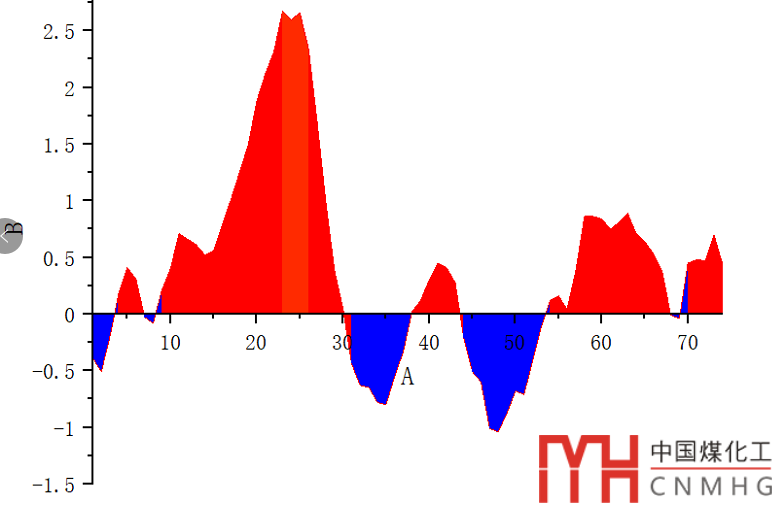

得到下圖的效果，譚編將微區放大如插圖所示，分析原因，終于找到了原因。
5. 插值外推擴展數據
【原因】由于線下填充是從曲線上的點開始的，在點數比較少的時候，在正負交界處，就出現了顏色表達異常。

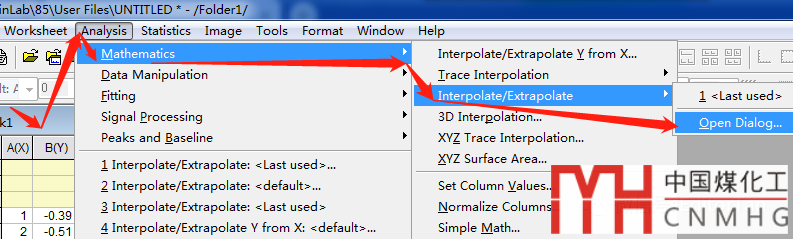

【解決】利用“數學”→插值外推，將幾百行數據擴展為幾千行。
（雙擊放大）
具體步驟如下：

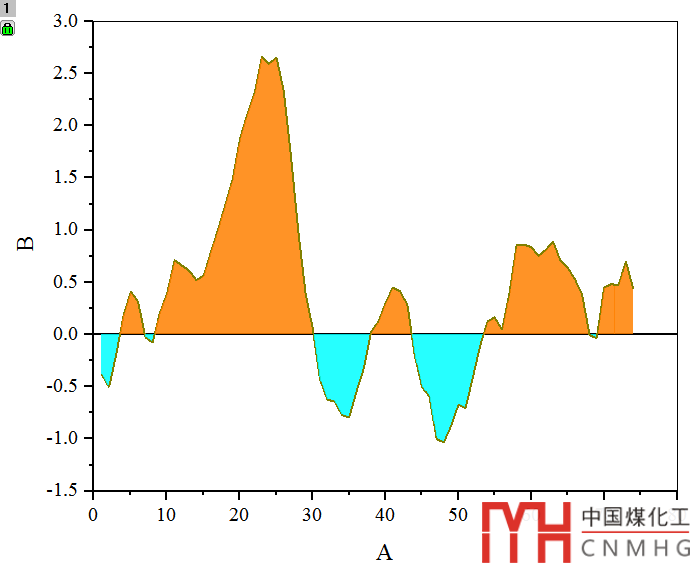

修改美化，最后得到下圖的效果：
