最近有好幾個人問了與圖層相關的問題，比如：

在CAD布局模式繪圖，并有多個視口，如何一次凍結其它視口指定的圖層，而保留當前視口圖層不被凍結？

CAD如何在（布局）視口中一次性打開凍結的所有圖層？

圖層上并沒有對象但卻刪不掉怎么辦？

其實有些問題利用CAD提供的圖層工具很容易就可以解決，今天就重點給大家介紹幾種大家不太常用的圖層工具。

雖然在圖層管理器LAYER里大家可以完成所有對圖層的開關、凍結解凍、鎖定解鎖等所有的操作，但利用CAD提供的圖層工具可以快速完成一些操作，例如打開、關閉所有圖層或凍結、解凍所有圖層等。

相關文章：

CAD圖層使用的部分技巧

CAD圖層的凍結跟開關有什么區別？?jī)鼋Y(jié)、新視口凍結、視口凍結有什么不同？

CAD的圖層狀態管理器有什么作用?

CAD標準文件（*.dws）和圖層轉換(laytrans).

CAD的圖層過濾器有什么作用？怎么設置？

在CAD低版本中圖層工具還是擴展工具，后來逐漸轉成了常規命令，放到了主菜單中。目前CAD提供的圖層工具有十余種，有些大家經常用，但有些命令看來大家還不熟悉，因此還提出上述問題。下面給大家介紹一下CAD提供的圖層工具，重點介紹幾種大家不常用的圖層工具。

置為當前LAYMCUR：，將當前圖層設置成選定對象所在的圖層，通過在途中選擇一個對象來設置當前圖層，讓后面繪制的圖形與選定對象在同一圖層。

關閉圖層LAYOFF：，選擇一個或多個對象，關閉這些對象所在圖層，可以跟直觀知道我們需要隱藏的是哪一類對象。

打開所有圖層LAYON：，將所有被關閉的圖層打開。

鎖定圖層LAYLCK：，選擇一個或多個對象，鎖定這些對象所在圖層，可以直觀知道我們不想被編輯的是那些對象。
圖層解鎖LAYULK： 選擇一個或多個對象，解除對象所在圖層的鎖定。

圖層凍結LAYFRZ：選擇一個或多個對象，凍結對象所在圖層。

圖層解凍LAYTHW：將所有被凍結的圖層解凍。

設置為當前層LAYCUR：將選擇對象移動到當前圖層上。

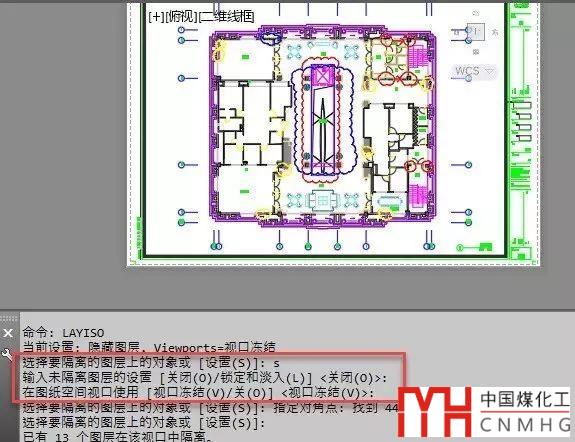

圖層隔離LAYISO：點選或框選對象，只顯示選擇對象的圖層，將其他圖層關閉，可以簡化圖形，方便操作。

低版本的圖層隔離就是簡單地關閉選定對象所在圖層外的其他圖層，但后來增加了設置選項，在模型空間可以設置是關閉其他圖層還是鎖定其他圖層，進入布局視口后，默認是在當前視口凍結其他圖層，也可以設置成關閉其他圖層。

取消圖層隔離LAYUNISO：將圖層恢復到圖層隔離之前的狀態。第二個提問者的圖層如果是用圖層隔離來凍結的，就可以用取消圖層隔離命令來解凍所有圖層。但如果是手動在圖層管理器里凍結的，這個命令就不起作用了。

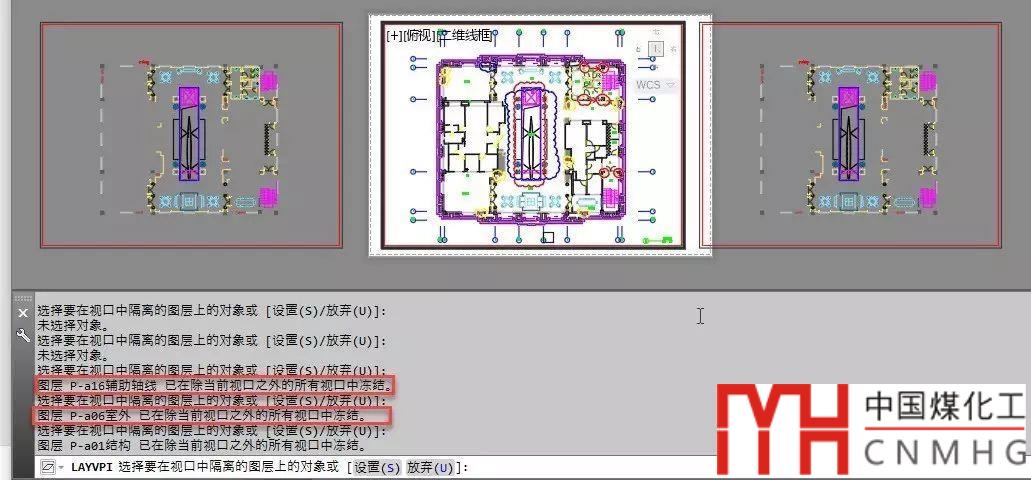

將圖層隔離到當前視口LAYVPI：在視口中選定對象，選定對象所在的圖層在其他視口都凍結，如圖所示。

這個命令正好好解答前面第一個提問者的問題。

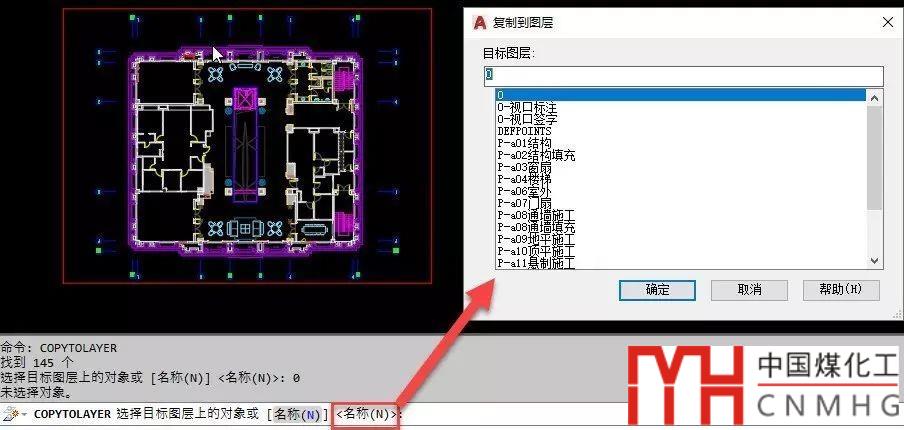

將對象復制到新圖層 COPYTOLAYER：之前就有人問過我能不能將圖形復制到其他圖層，這個命令就可以滿足這種需求，選定圖形后執行此命令（或執行此命令后選定要復制的對象后回車），命令行會提示在圖面上拾取一個在目標圖層上的對象或選擇圖層名稱，我們可以直接在圖面上拾取對象設置目標圖層或者回車執行名稱（N）選項，會彈出圖層名稱列表，如下圖所示。

圖層匹配LAYMCH：可以將對象的圖層匹配為其他對象的圖層，也就是將對象的圖層移動到其他對象所在的圖層上。選定對象后，我們可以在圖層列表中選擇一個目標圖層將對象移動此圖層上，但圖層匹配功能更直觀，我們可以指定將圖形移動到某類對象所在的圖層。

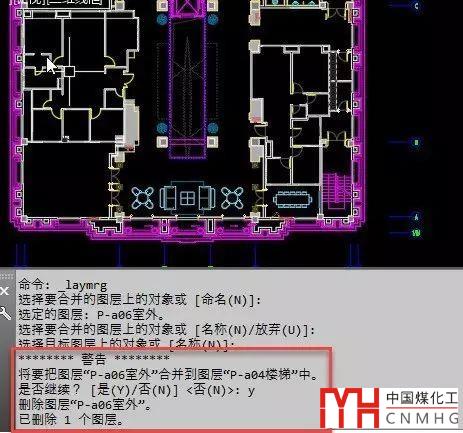

圖層合并LAYMRG：可以將選定對象的圖層合并到其他圖層，同時選定對象所在圖層會被刪除。當我們圖中不需要那么多圖層的時候，就可以用圖層合并。如下圖所示。

如果要合并且刪除的圖層上有圖塊或圖塊中的圖形有再這些圖層的，圖塊會被重新定義，如下圖所示。

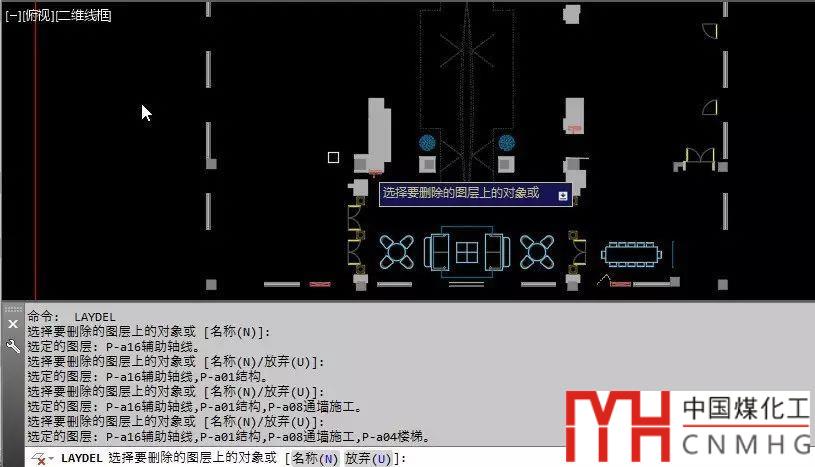

圖層刪除LAYDEL：刪除選定對象所在圖層。執行此命令后，在圖中拾取一個對象，此對象所在圖層上所有對象就會被刪除同時此圖層也會被刪除。當暖電專業拿到建筑圖紙會刪除一些多余的圖層，如果圖紙繪制規范，圖形都在該在的圖層上的話，就可以用這個命令來清理多余的圖層，直接將圖形和圖層一起刪除。

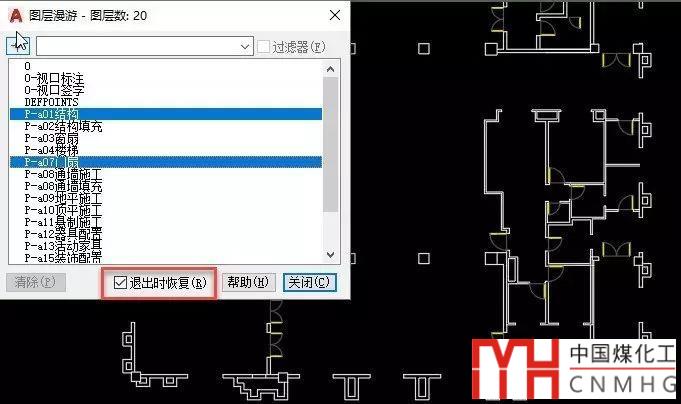

圖層漫游LAYWALK：可以瀏覽各圖層上的對象，運行此命令后會彈出一個對話框，顯示圖形中所有圖層，在列表中選中哪個或哪些圖層，圖中就會顯示這些圖層上的圖形。

圖層漫游實際就是將沒有選中的圖層臨時關閉了，讓我們只看到選中圖層上的對象，我們可以用太來檢查各圖層上的圖形。

默認勾選了“退出時恢復”，也就是說關閉對話框時會恢復到執行此功能之前的狀態。如果不勾選“退出時恢復”，退出對話框時就會保留設置的效果。

上一圖層LAYERP：可以恢復到上一個圖層狀態。在低版本需要打開LAYERPMODE才能記錄并恢復圖層狀態，高版本當在圖層管理器或利用圖層工具改變了圖層狀態后，可以直接單擊此按鈕快速返回之前的圖層狀態。

在浩辰CAD中除提供上述圖層工具外，還提供了關閉其他圖層、鎖定其他圖層、凍結其他圖層、圖層對象改色、圖層對象移動等命令，可以滿足一些特定的需求，這里就不再介紹了。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
