前面給大家分享了網上流傳的CAD畫圖九“不要”，在平時跟網友進行交流的過程中還發現有一些普遍的誤區，因此我又總結了新的九“不要”，看看對大家是否有幫助。

一、沒有特殊需要請不要保存成2004及以下版本

AUTOCAD從2007之前的版本是非UNICODE版本，2007版以后為UNICODE版本，因此文字編碼上有較大的差異，之前打開一些2000或2004版DWG文件時有時會遇到字體識別錯誤或文字編碼錯誤的情況。除此以外，高版本的一些新的圖形對象和特性低版本也不支持的，例如動態塊、多重引線等，存成低版本文件時雖然這些對象可以保留，但總是進行高低版本的轉換，也不保證不會出現錯誤。如果你用的是CAD高版本，不建議保存成2007以下版本的DWG，建議按當前軟件最高版本保存，只是在需要跟其他使用低版本CAD的人進行圖紙交流時再另存為低版本。

相關文章：

如何修復損壞的CAD文件？

二、不要將找到的字體文件都添加的FONTS目錄下

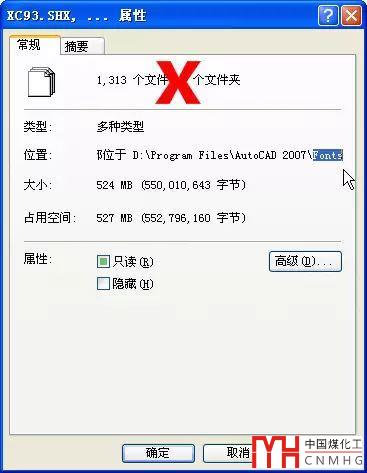

網上看到很多人遇到打開圖時文字不顯示或顯示為問號的問題，并為找不到字體而煩惱，網上流傳了很多字體庫，有600多種的還有2000多種的，有人為了省事，將這些字體一下子全部拷貝到CAD的FONTS目錄下。這種方式是不可取的，主要原因有下面幾個：一、其實字體文件并沒有那么多，之所以會出現上千種，很多都是重復的，同一種字體有多個不同名字，你將字體按大小排列一下就可以看出來了；二、將字體都復制到FONTS目錄下，在啟動軟件和設置文字樣式時，CAD軟件要檢索這些字體，添加太多字體，不僅會讓軟件效率變低，我們要在幾百上千種字體中找我們需要的字體也很費勁。

建議：用到什么字體就拷什么字體，甚至可以講CAD的FONTS目錄中甚至WINDOWS操作系統的FONTS目錄根本不可能用到的的字體刪除掉一些。

相關文章：

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

CAD圖紙打開文字顯示成問號或不顯示怎么辦？

CAD的SHX字體與操作系統的True Type字體有什么不同？

為什么CAD的字體庫相同但打開圖紙的效果卻不同？

三、不要總是將所有捕捉方式都打開

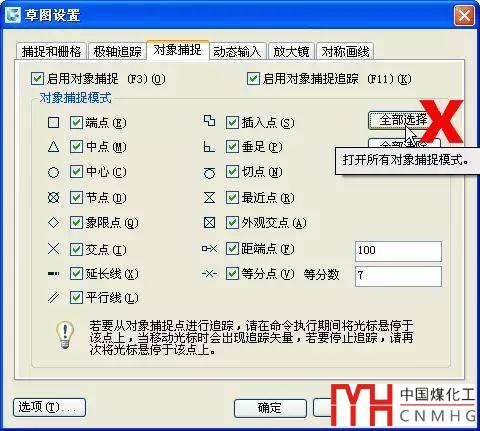

很多設計師在繪圖的時候習慣將所有捕捉方式都打開，這樣就省得再去設置捕捉方式了。但我并建議這樣做，所有捕捉方式打開后，CAD軟件要計算所有滿足條件的點，計算量會增加，在復雜圖紙捕捉速度會變慢，當然有時感覺并不明顯，除此以外，有時候在捕捉靶框內會同時有多個滿足條件的捕捉點，各種捕捉方式之間會造成干擾。

建議：打開端點、中點、交點等幾種常用的捕捉方式，要用其他捕捉方式時，可以輸入快捷鍵，例如PER垂點、TAN切點，或按SHIFT+右鍵打開捕捉右鍵菜單，或打開捕捉工具欄然，在右鍵菜單或捕捉工具欄上點需要臨時使用的捕捉方式。

相關文章：

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

CAD對象捕捉的靈敏度由什么控制？

當圖形密集不容易捕捉到需要的點時怎么辦？

四、不要輕易使用真彩色

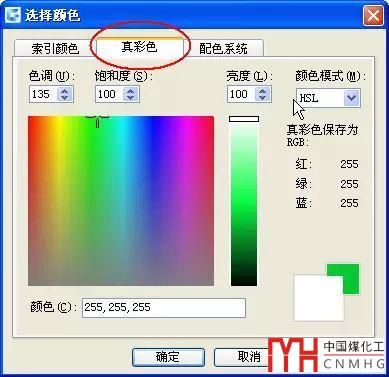

如果沒有特殊需要的話，盡量使用CAD的255種索引色。在打印的時如果需要用打印樣式表CTB控制打印輸出的顏色和線寬的話，只能使用索引色。打印樣式表是不會處理真彩色的，真彩色會按原色打印，【255,255,255】也會直接打印成白色，會導致在白紙上看不到打印的圖形。如果你了解真彩色在打印時的處理方式，圖形需要打印成白色或其他真彩色的話，當然可以使用，只是不要不知道后果的情況下隨意使用。

相關文章：

在CAD打印時怎么設置打印輸出的顏色？

CAD中為什么有些圖形能顯示，卻打印不出來

五、不要不小心將圖形放到DEFPOINTS圖層上

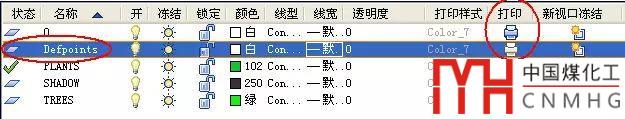

有的人不知道圖中怎么就多了一個DEFPOINTS圖層，也不知道這個圖層默認被設置為不打印，并且無法修改成可打印，一不小心將圖形放到了這個圖層上，結果打印的時候發現圖形不見了，這種情況遇到過幾回。DEFPOINTS圖層是創建標注時生成的圖層，用于放置標注的兩個控制點，這兩個控制點在圖中可以看到，但不需要被打印，因此這個圖層就默認被設置為不打印狀態。有不少設計人員了解這一點，會將一些不需要打印的圖形特意放到這個圖層上，如布局視口，可以讓視口邊框不打印出來。在用SOLPROF或SOLDRAW命令進行三維和二維轉換時也會生成一些自動不打印的圖層。只要我們注意當前層的設置，將圖形放在正確的圖層上就不會出現類似問題了。

相關文章：

CAD圖層使用的部分技巧

六、不要隨意地給圖塊取名

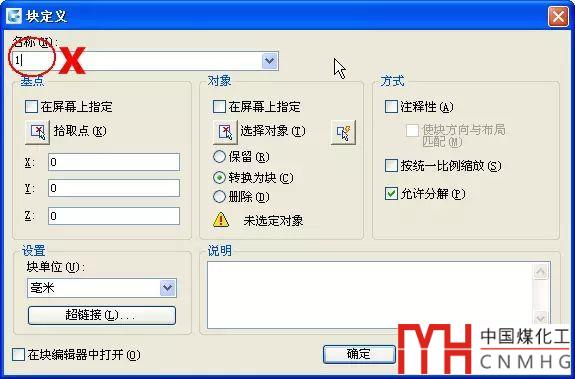

有些人在創建圖塊時喜歡隨意給圖塊起個名字，例如1、2、3等等，這樣非常不好，主要會造成兩個問題：一、當圖中有多個圖塊時不知道要插入的是哪個圖塊，需要一個個看預覽圖，如果有些圖塊很像的話很可能弄錯；二、如果要在兩張圖紙間復制圖形時容易出現不同圖塊同名的情況，會導致圖形復制過去后發生變化。因此建議在創建圖塊時最好起一個容易分辨的名字，雖然起名字的時候麻煩一點，但避免可能帶來的其他麻煩。

相關文章：

將圖形從一張圖紙復制到另一張圖為什么變？

七、不要將圓弧VIEWRES顯示精度設置得過高

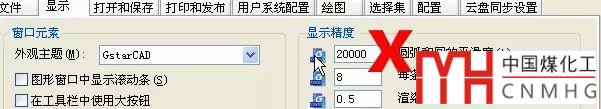

在CAD中圓突然被放大后會顯示為多邊形，需要輸入RE回車重生成后才能變圓，很多人為了省去經常需要RE的麻煩，直接將圓弧精度VIEWRES設置為最大值20000。CAD通常將圓顯示為多邊形，邊數的多少取決于圓在屏幕上的尺寸，VIEWRES的默認值是1000，是可以滿足要求的，只有當一個在屏幕上顯示很小的圓被突然放大很多倍時會顯示為明顯的多邊形，其實這對繪圖和打印沒有任何影響。如果我們將VIEWRES設置得特別大，CAD就會使用更多的邊來顯示圓和圓弧，如果圖中圓和圓弧特別多，性能就會下降，所以建議不要將VIEWRES設置得過高。CAD其實是可以將圓或弧不顯示成多邊形而顯示成真正的圓或?。╓HIPARC變量設置為1），之所以默認顯示為多邊形，可能也是出于性能的考慮。當然如果你畫的圖都非常小，也可以將VIEWRES設置得高一些或者干脆將WHIPARC設置為1。

相關文章：

CAD中圓為什么會顯示多邊形?有沒有辦法讓它始終顯示圓滑？

CAD中為什么圓和弧看起來不光滑？如何設置能讓它光滑？

八、不要在布局空間放置多個圖框

經?？吹揭恍﹫D紙的一個布局空間中放了很多個圖框，這可能是延續了以前在模型空間做圖的習慣，只是利用布局空間來排布不同比例的視口，其實這種用法違背了CAD設置布局的初衷。進入布局，我們就可以看到一個虛擬的紙張，也就是CAD是讓我們?cè)谔摂M紙張上排圖打印用的，排圖的工具就是視口。我們可以在一個圖框內排布多個相同比例或不同比例的視口，模擬最終打印的效果。針對布局CAD軟件還設計了很多功能，例如發布PUBLISH、圖紙集SHEETSET等，如果我們每個布局只放一個圖框并保存好打印的頁面設置，我們無需設置就可以重復打印，還可以用發布功能進行批量打印，用圖紙集來管理項目圖紙等等。但如果一個布局放多個圖框，這些圖框要打印時只能分別框選，或調用保存的多個頁面設置，無法充分發揮布局的優勢。

相關文章：

CAD布局怎么用？

CAD布局怎么用？簡單講解CAD布局用法和基本操作

九、不要在一個布局中放置過多視口

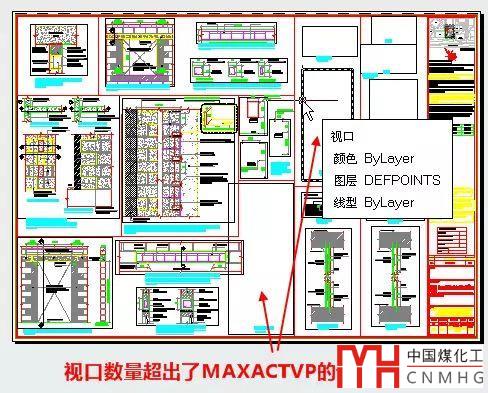

布局的視口主要用來打印排圖用，但有些設計人員卻拿視口來拼圖，之前遇到過一些圖中一個布局放了上百個視口的。CAD的布局視口數量本身是有限制的，控制變量是MAXACTVP（最大激活視口數量），這個變量的最大值為64，也就是在布局空間可同時顯示的視口不超過64個，當超過64個時，有些視口內容是不顯示的。之所以有這樣的限制，還是因?yàn)橐暱谶^多會影響CAD的性能。

如果你的視口并沒有超過64個就有視口顯示空白，可以輸入MAXACTVP檢查一下這個設置是否被改小了，可以將這個數字設置得比你的視口數量多，然后RE重新生成。

CAD布局最多可建多少個視口？
CAD布局空間視口太多導致一些視口無法顯示怎么辦？
總結出這么多的“不要”，并不是想讓大家在畫圖時縮手縮腳，只是希望大家能規范繪圖，充分發揮CAD各項功能的優勢，避免在繪圖中出現不必要的麻煩。

大家對我總結的九不要大家如果有不同的看法，請留言或發消息。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
