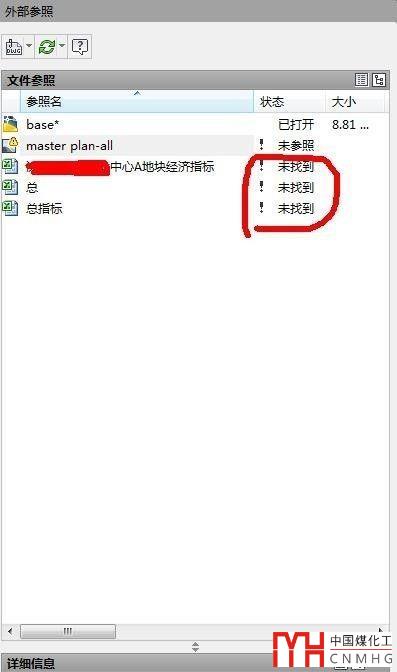

前幾天有位網友問了這樣一個問題，他拿到一張圖紙，打開外部參照管理器，發現管理器中有一些EXCEL文件參照，因?yàn)闆]有相關的EXCEL文件，想刪除卻刪除不了，如下圖所示。

他想知道這些EXCEL表怎么加進去的，怎么刪除。

EXCEL鏈接數據的添加方式其實之前的文章中簡單介紹過，只是沒有介紹得特別詳細，也沒有提到外部參照管理器。

CAD中怎么創建表格（TABLE）？CAD表格相關操作簡介

在CAD中如何插入EXCEL表格？

在創建表格的時候，可以鏈接EXCEL表格，下面簡單介紹一下相關操作。

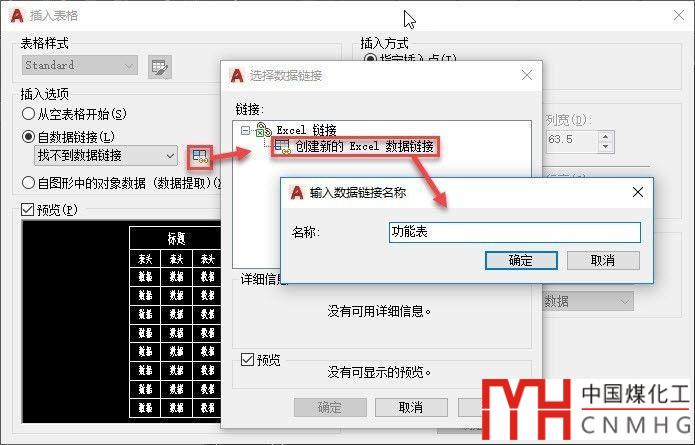

在CAD中菜單、工具欄中執行表格命令，或者直接輸入TABLE命令后回車，打開創建表格對話框，選擇“自數據鏈接”，單擊數據鏈接列表后的按鈕，可以打開“選擇數據鏈接”對話框，在此對話框中單擊"創建新的EXCEL數據鏈接"，給數據鏈接輸入一個名字，如下圖所示。

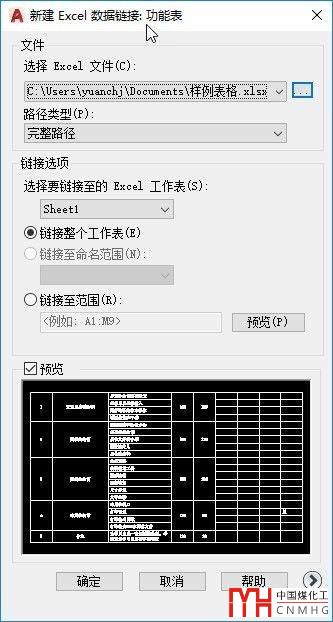

輸入了鏈接名稱后單擊確定按鈕會彈出設置新建EXCEL數據鏈接的對話框，我們可以直接輸入文件名或單擊后面的瀏覽按鈕找到要插入的EXCEL文件，我們可以如何保存EXCEL路徑，是鏈接整個表格還是只是鏈接表格的一個設定的區域，如下圖所示。

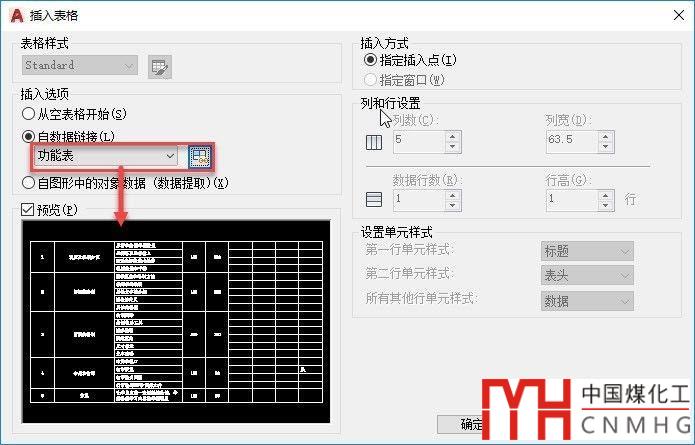

設置完后單擊確定按鈕，我們就添加了一個EXCEL數據鏈接，我們單擊確定就可以將表格插入到圖中，如下圖所示。

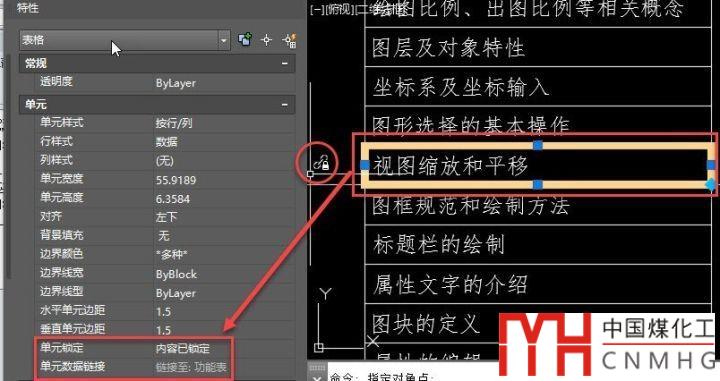

這樣插入的表格跟選擇性粘貼的效果一樣，但實際卻有很大差別，表格的數據跟EXCEL原文件是關聯的，如果修改EXCEL文件，CAD中的表格會跟隨變化。而在CAD中無法直接修改單元格類內容，如下圖所示。

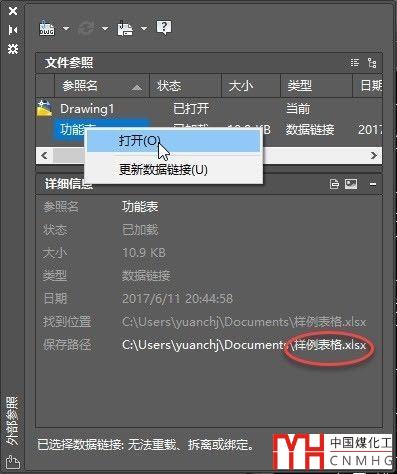

如果在CAD中插入了EXCEL數據鏈接，在外部參照管理器（XREF）中也會顯示，但在外部參照管理器無法對EXCEL數據鏈接進行處理。

上圖是2018版外部參照管理器的界面，在2014版中數據鏈接前會顯示EXCEL圖標。

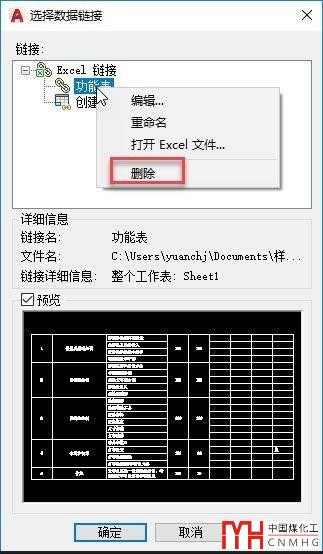

被添加的EXCEL數據鏈接在外部參照管理器里無法刪除，要?jiǎng)h除數據鏈接，首先需要將CAD中插入的相關表格圖形刪除，然后在到CAD表格的“選擇數據鏈接”對話框中刪除數據鏈接，如下圖所示。

CAD的外部參照管理器在低版本只顯示插入的DWG參照，但后來外部參照管理器越來越強大，可以顯示所有插入的外部文件，包括圖形、EXCEL數據鏈接以及插入的DWFPDFDGN等各種參考底圖，其他數據都可以在外部參照管理器里直接進行拆離，EXCEL數據鏈接有些特殊，因?yàn)樗c圖中的表格關聯，所以無法在外部參照管理器里直接刪除或拆離。
