做這個功能的原因一方面是一直覺得通過軟件編制人員來做參數化，無法跟上快速變動的項目要求，另一方面是和業內的朋友聊天，對于需求以及實現有了進一步的了解。在思考良久后，終于有些眉目。

對于制造工藝來說，面對設計的圖紙中一個標準件，比如鞍座，他需要將其轉化為圖紙發放到車間，讓工人能夠按照圖紙加工制造出來。制造工藝人員的畫圖一般不如設計人員那么熟練，他們大多數采用的是啞圖的形式。具體操作是先為每種鞍座畫個樣板圖，打印很多份。遇到一種鞍座，先找到鞍座樣板圖，查看標準，將標準的數據手動填寫在啞圖里，然后發放車間。不講究的單位，直接在標準里復印圖紙，用修正液將標準里的代號涂掉，再將標準里的數據填寫到啞圖里。

回顧整個過程，這些啞圖的生成是低效，繁瑣而且容易出錯的。那么有沒有一種非常方便的圖紙生成方式。可否為啞圖編程自動生成？

參數化生成圖紙可以做到這一點，但是程序的編制量比較大，實現起來周期較長。在和一些單位的交流過程中，發現大部分單位的工程師都有良好的Excel使用技巧。能夠熟練的使用EXCEL的一些高級命令，比如hlookup和vlookup實現聯合查找，使用EXCEL的一些函數做復雜的計算書，甚至對VBA也很精通，那么一個念頭就生成了，能否用EXCEL做啞圖的輸入界面，輸入完成后，讀取EXCEL中的數據，在Autocad中自動填寫這些數據，實現啞圖的自動生成？

在思考過程中，做了一張實現的思路草圖

做完草圖，感覺比較興奮，這是一個能夠很方便解決一個通用問題的方法，類似于圖庫1~4，會有很大的作用。

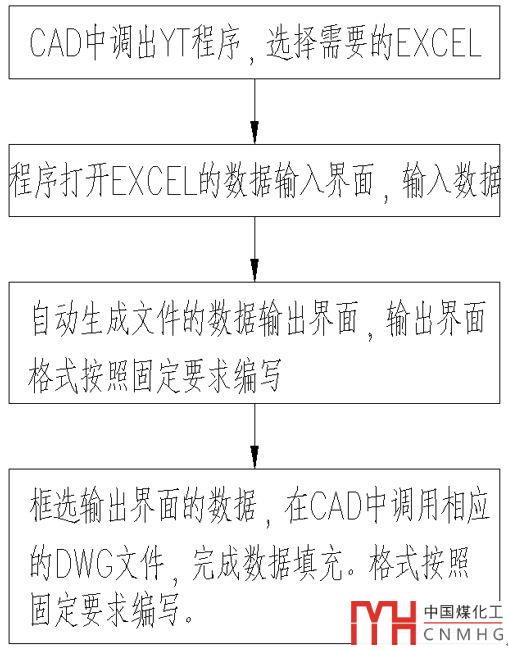

經過細化，程序流程圖如下：

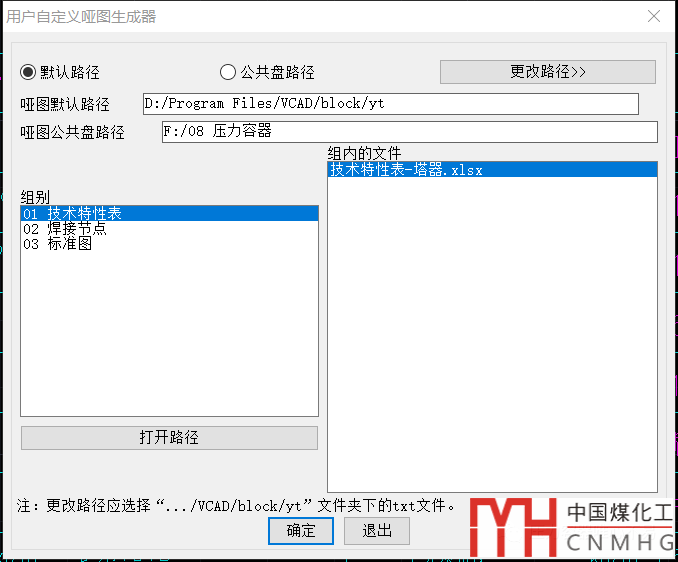

程序界面如上圖所示，按照圖庫1和圖庫2的方式，自定義的啞圖可以放置在公共盤，以便用戶可以統一規劃，批量制作公司的啞圖生成器。

按照流程編制程序，做了一個技術特性表進行測試，實現的效果如下圖：

效果非常不錯！

那么用戶應該如何自己制作啞圖呢？

第一步：制作需要生成的啞圖DWG文件，并寫塊，放入啞圖的路徑。

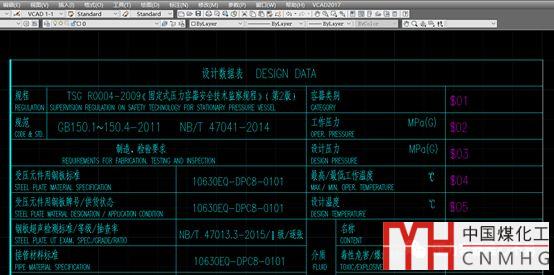

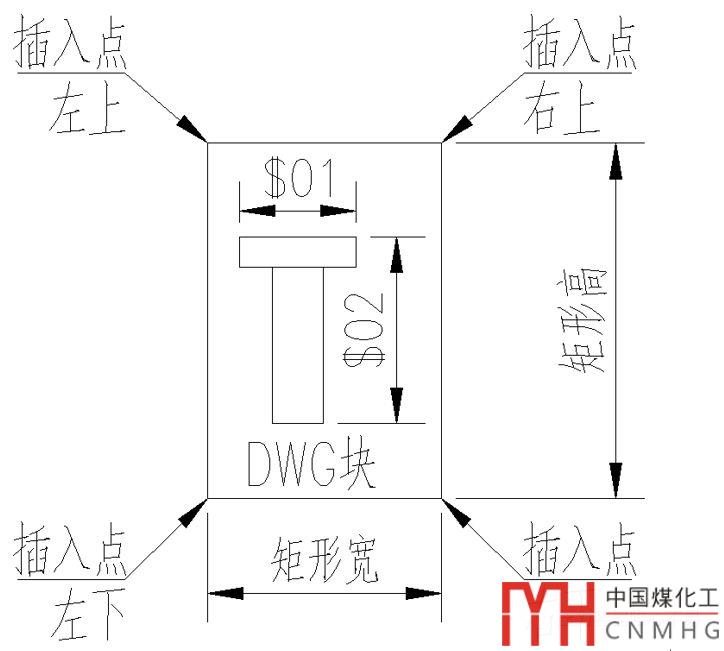

比如我需要做個生成技術特性表的啞圖自動生成程序，Autocad中制作一個模板，并將需要填寫的數據用代號填寫好。一定要注意一下文字的對齊方式，修改文字的長度后，文字是正中還是左中右中均需要合理的考慮。代號可以自定義，我推薦采用不常用的字符作為替換的代號。比如“$01”~“$N”來將需要的文字替換。做好DWG文件后，在命令行里輸入“W”，進行寫塊，并定好插入點。比如對于設計數據表，插入點一般是右上角。命名要注意方便記憶，且不要與其他塊重名。

寫完塊后，找到所在路徑，VCAD路徑在“D:Program FilesVCADblockyt1 技術特性表”，也可以放在在公共盤路徑下。

第二步： 制作EXCEL的輸入界面。

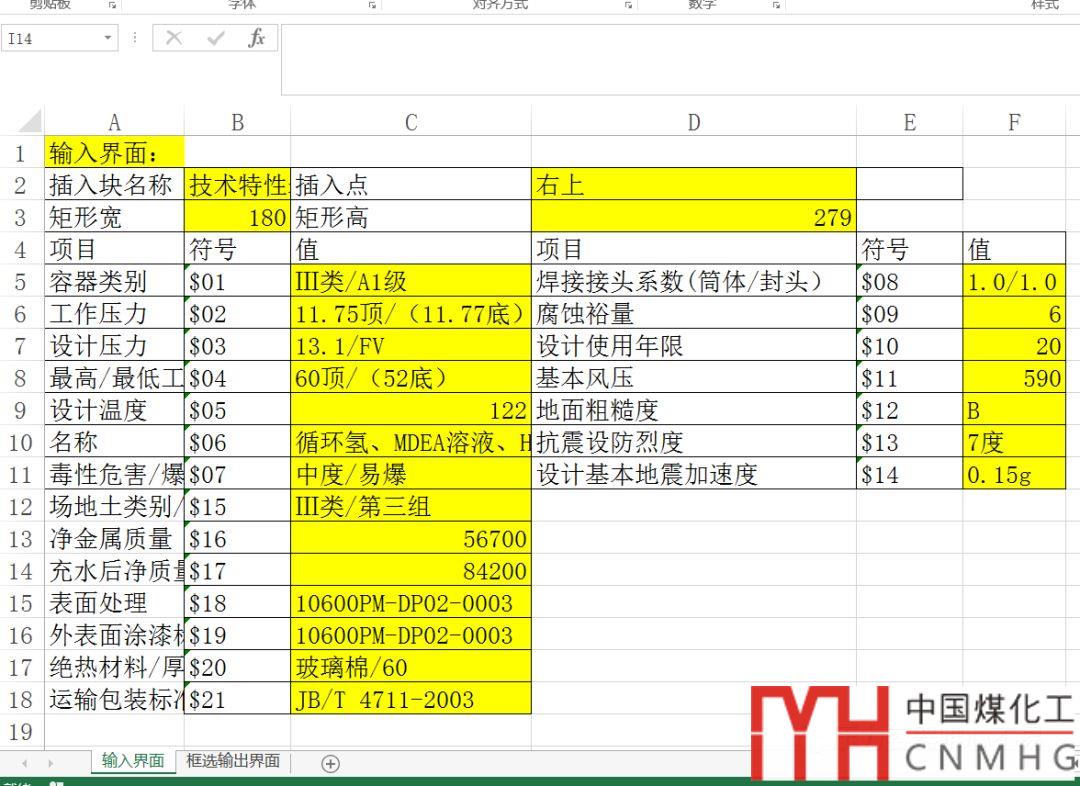

輸入界面應該方便文字輸入，按照用戶的習慣輸入。不過前面4項一般按照要求輸入。

B2為插入塊的名稱，即第一步中塊的名稱，示例里為“技術特性表-塔器”。

D2為塊2的插入點，下拉菜單里有4個輸入項分別為，右上，右下，左上，左下。對應DWG塊的插入點。

B3為矩形寬度，即插入塊的最大寬度。

D3為矩形高度，即插入塊的最大高度。

第三步：自動生成輸出界面。

自動輸出界面如下圖：

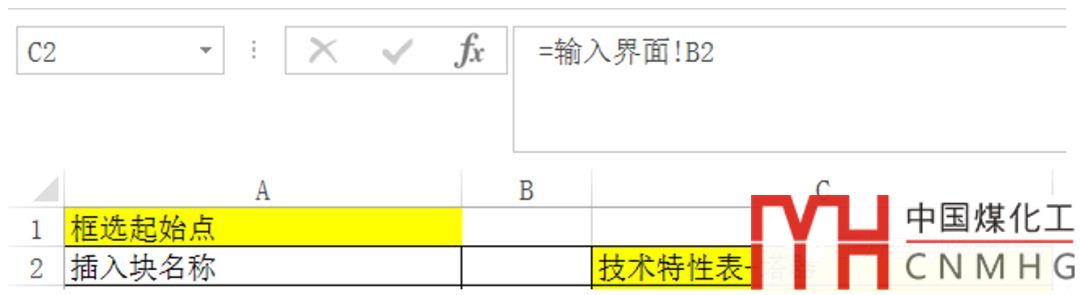

輸出界面可以和輸入界面自動連接，則可以自動生成輸出界面。在命令行里輸入“=”然后鏈接到輸入界面的B2，就可以將輸入界面的內容鏈接到輸入界面。

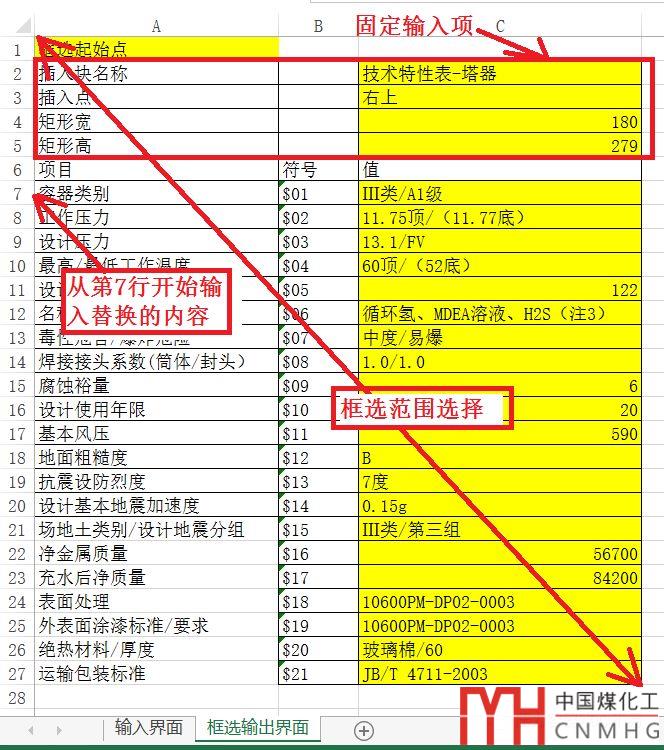

在第7行及以后的行數就可以生成需要替換的內容了，EXCEL的替換符號需要和DWG中的替換符號一一對應。

完成輸出界面后，將EXCEL文件保存，放置在DWG相同的文件夾內。如示例中的EXCEL放置在VCAD的路徑為 “D:Program FilesVCADblockyt1 技術特性表”。

第四步：調用程序自動生成啞圖

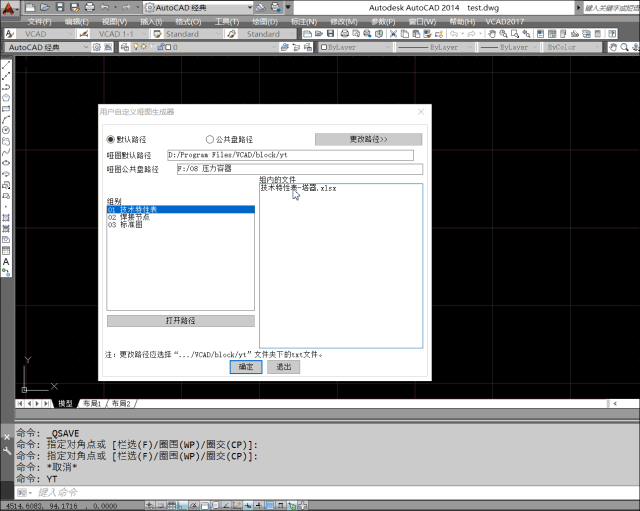

在命令行中，輸入yt，選擇“技術特性表-塔器.xlsx”,點擊確定，程序會打開技術特性表-塔器.xlsx，在輸入界面中輸入合適的數值，然后在框選輸出界面中框選A1到CN的范圍，如示例中是框選A1到C27的數據。回到Autocad界面，程序會讓用戶 “請輸入啞圖插入點”。

選擇一個空白區域，則可以自動生成啞圖的圖紙。

整個流程，完全由用戶控制，VCAD只是提供了一個“用戶自動啞圖生成器”的程序。對于任何啞圖均可以按照這個流程制作，一次制作，永久使用，可以重復利用率高，制作方便。

自定義啞圖生成程序有很大的想象空間，試想了幾個使用場景。

1. 各類標準件，支座，吊耳，塔頂?shù)踔?，設備法蘭，管法蘭加工制造圖。通過EXCEL的強大的數據查詢功能，自動填寫生成框選輸出界面的數據。并自動對應生成各自的DWG文件。

2. 各類焊接節點。對比圖庫2的節點圖庫，優點是可以自動替換掉圖庫中的數據。

3. 定制各類表頭，表單，如圖紙目錄，技術特性表等。

4. 對項目中一些業主規范進行迅速的參數化生成啞圖。

用戶啞圖生成器已加入肯德基豪華午餐（VCAD2018的更新），敬請期待。
