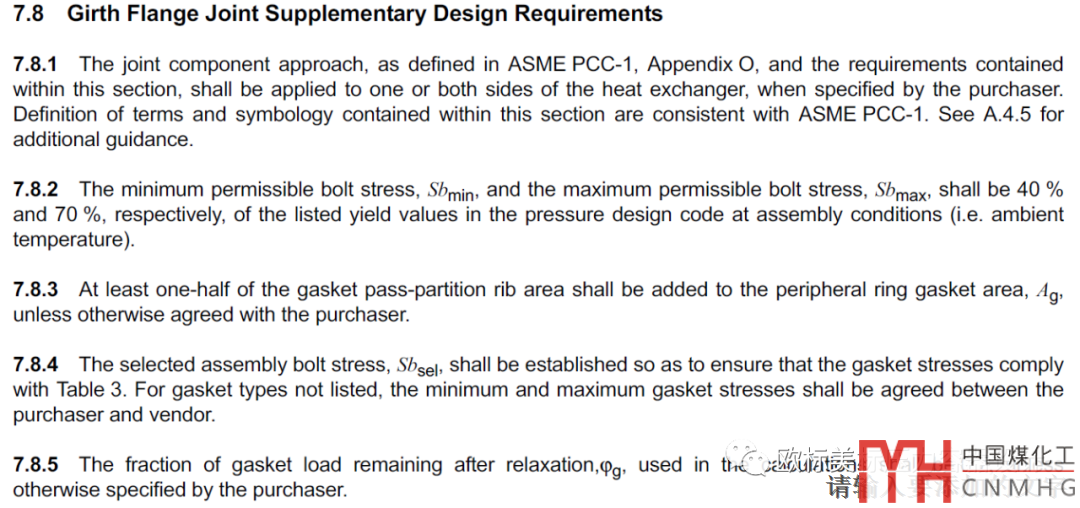

先介紹一下標準名稱：Guidelines for Pressure Boundary Bolted Flange Joint Assembly ，我就不翻譯名稱了。ASME PCC-1經常做ASME設計的應該第一時間想到，附錄O法蘭計算是有特殊規定的，還涉及到是否執行WRC 538的問題。有些設計接觸到ASME PCC-1是因?yàn)锳PI 660-2015“管殼式換熱器”標準中直接引用了部分ASME PCC-1的附錄O的部分內容。PV Elite軟件在2020版已經在法蘭計算書中增加了PCC-1的校核，軟件新增的功能是否有問題就不知道了（因?yàn)槲覀儐挝坏牡侥壳盀橹惯€是有多人裝不上軟件，裝上軟件的也只有一臺電腦可以計算。）按PV Elite軟件開發人員的尿性要是沒有問題才應該驚訝。一個code case 2901管法蘭外載荷的計算都要更新打幾次補丁一直到寫進ASME BPVC標準Ⅷ-1篇的UG-44了才能看。PCC-1對于操作或?qū)懖僮髡f明書的人員會關注用多大的螺栓扭矩上緊螺栓，上緊螺栓要分幾步每次擰緊的百分比；允許的各種偏差是多少等。
PV elite 2020新增的ASME PCC-1附錄O的計算
PCC-1-2019版的附錄O新增了公英制1MPa和1psi時各尺寸的螺栓需要的扭矩，因規定了螺栓應力的最大值是0.4~0.7倍的螺栓屈服值，這樣標準管法蘭的就可以直接快速計算需要的最大螺栓扭矩了。PCC-1還新增了附錄Q液壓上緊的注意事項（具體見標準）。

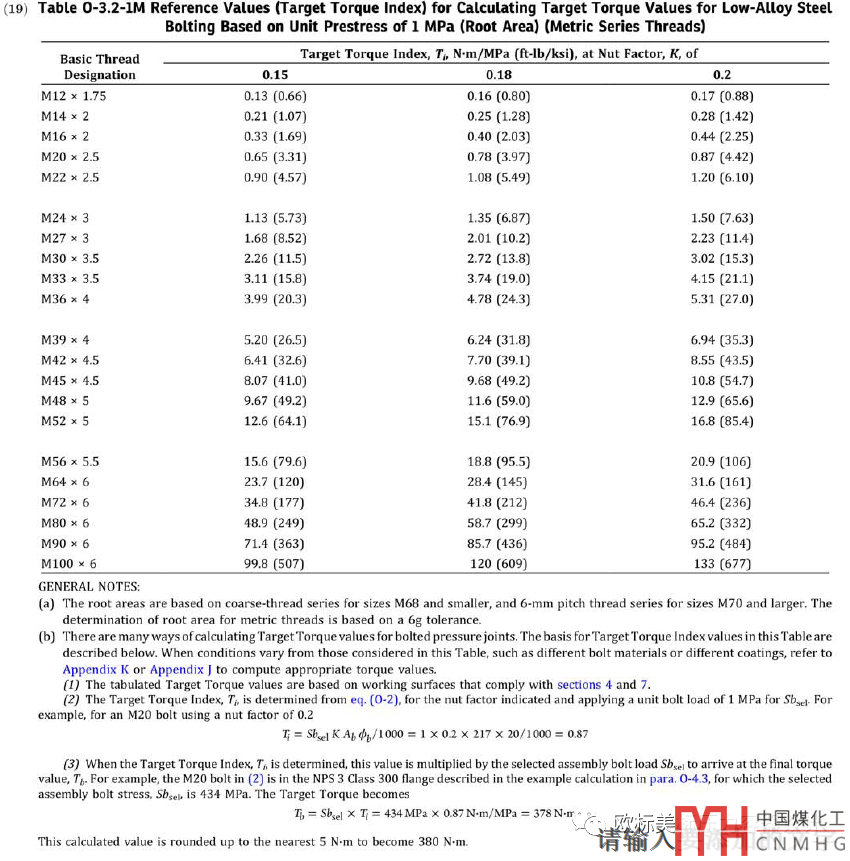

PCC-1-2019版的附錄O新增內容--公制螺栓
實際上ASME PCC-1除了計算/操作按WRC 538(好像2010版印刷錯誤寫成了WRC 528)對螺栓扭矩等的規定外。還有密封面粗糙度的規定，如果是特材設備對活套法蘭活套部分的大小也是直接做了參考性規定的（見表格），活套的外側到活套和筒體/接管焊接的焊縫之間的距離。如果客戶規范規定要執行ASME PCC-1建議活套寬度滿足標準的規定。

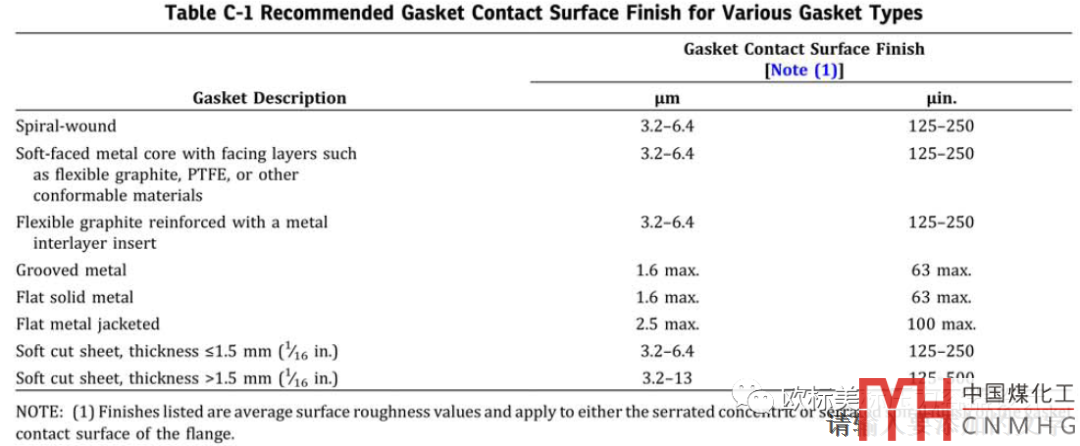

附錄C密封面粗糙度建議值

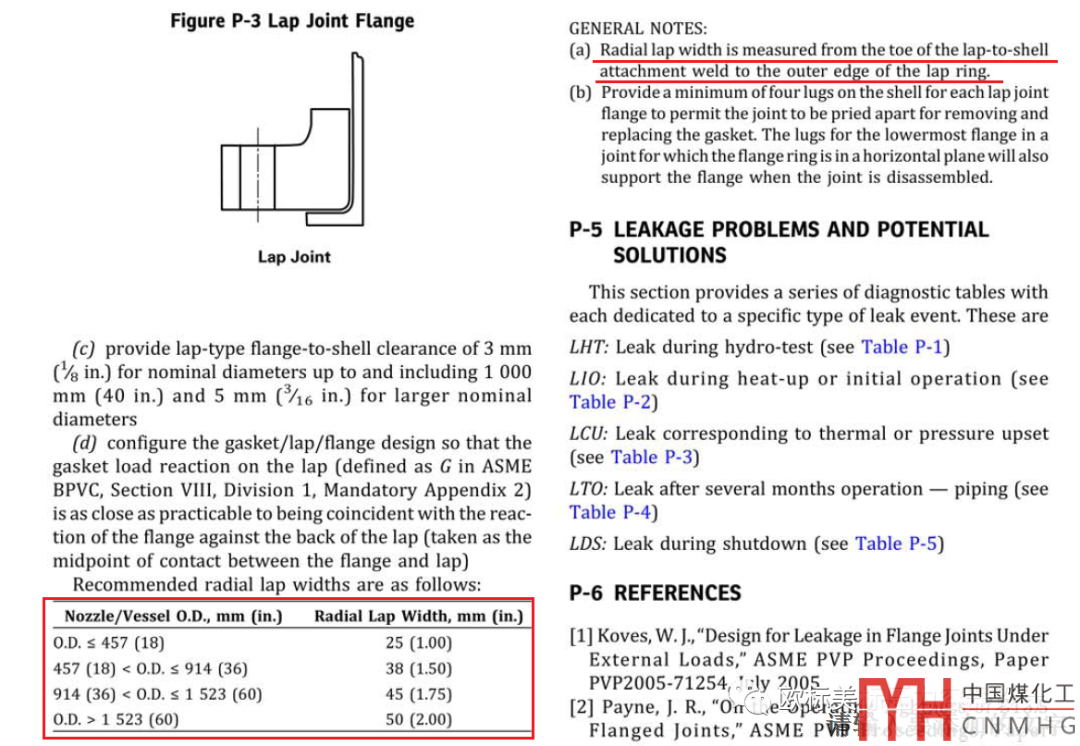

附錄P 活套寬度的建議值
不磨嘰了就寫這么多吧，我很少寫標準最基本介紹的小豆腐塊，除非在世界范圍內會用的很多但目前國內了解的還不多。標準的一般只會寫使用標準時的注意事項和新標準的改動。
