感謝華南師大的讀者艾文提問：怎樣繪制帶投影的3D彩色曲面圖。

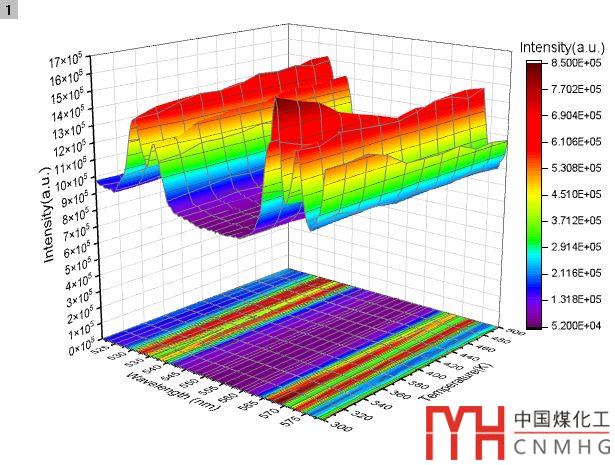

圖1

1. 數據表的結構

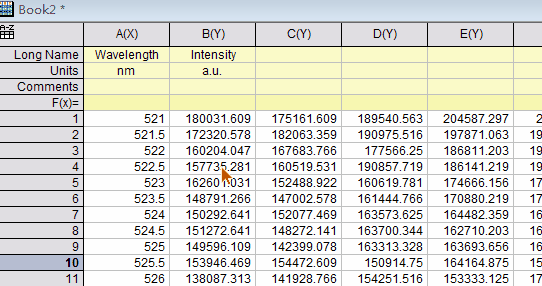

準備一張XYYY型數據表（圖2），X列為波長（520~580nm），各Y列為不同溫度（300~500K）的熒光強度數據。為了能在3D中增加一個坐標軸（右側）的參數，需要insert一個自定義參數（User Parameters），具體步驟如下：

圖2

2. 繪圖教程

第一步：繪制草圖

點擊數據表左上角全選數據，然后點擊

的第二個按鈕右邊的▼，在彈出菜單中選擇

3D colormap surfacewithprojection

即“帶投影的3D彩色曲面圖”，譚編稱之為“3D彩面投影圖”。

然后點擊左側Y軸標題“Sheet1”，變?yōu)榭尚薷臓顟B(tài)“%(?Z)”，將其改為“Intensity(a.u.)”，然后點擊右鍵，選擇Properties打開屬性窗口，將rotate改為180°。具體步驟如下：

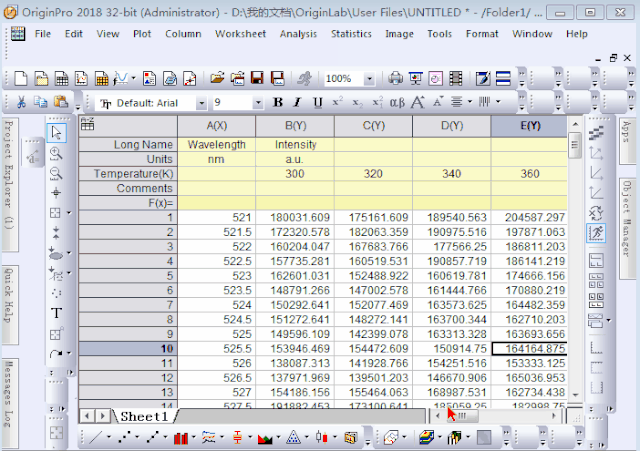

圖3

第二步：調整投影面

首先，左側Y軸刻度值太大，我們將其除以100000，然后添加后綴“×10+(5)”，目的是為了簡化；然后將左側Y軸刻度范圍加倍，目的是為了抬升曲面；最后通過設置垂直方向的偏移率（0%）將頂部平面置于底面，類似設置50%將曲面垂直抬升。具體步驟如下：

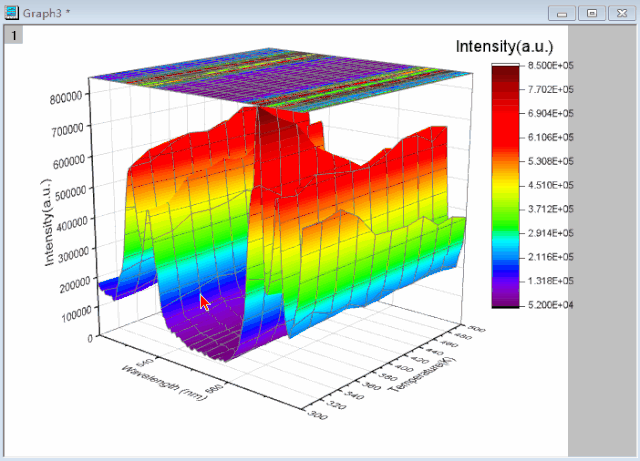

圖4

經過上述調整，可得到下面的效果圖：

圖5

第三步：調整視角

一般情況下，上圖已經基本滿足需求了。但是，大家有沒有發現，上圖還存在什么不足？而且是致命的不足！

往下看，譚編需要調整視角，具體步驟如下：

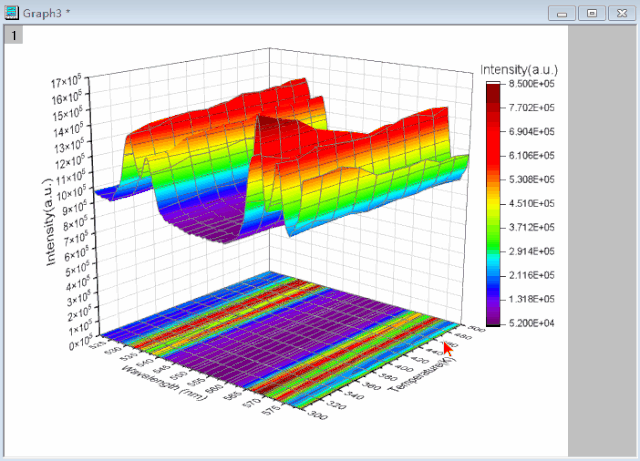

圖6

調整視角后，將投影面的細節充分展示出來了。效果如下：

圖7

非常感謝您轉發、打賞、點擊在看等任何可以支持的方式！
