移動M命令是CAD中最簡單的編輯命令，而且這個功能多年以來也沒什么變化，之前我也覺得不值得一講，但移動命令還有一些小技巧的，不妨介紹一下。

一、常用方式：基點和目標點

如果圖中有定位移動距離的參照圖形時，我們會先捕捉一個點作為基點，然后再捕捉另一個點做為目標點，如下圖所示。

執行移動命令后直接提示指定基點，因此大家也就慢慢養成了習慣，即使要將圖形移動一定的距離，我們也會用這種方式移動，先隨意選擇一個基點，然后再輸入一個相對坐標，例如@100，0或直接拖動光標確定方向后輸入距離值。

每日一貼—CAD坐標輸入的相關問題和技巧

二、位移

如果注意看命令行提示，就知道移動還有一個位移參數，移動的命令行提示如下：

指定基點或 [位移(D)] <位移>:

這個提示有點奇怪，有兩個“位移”， [位移(D)] 是常規的選項，D是關鍵字，<位移>表示它是默認選項，回車即可執行此選項。直接回車或輸入D后回車效果是一樣的，CAD保留[位移(D)]的提示可能有其他用途。

當需要將圖形移動一個指定的距離時用位移方式更方便。

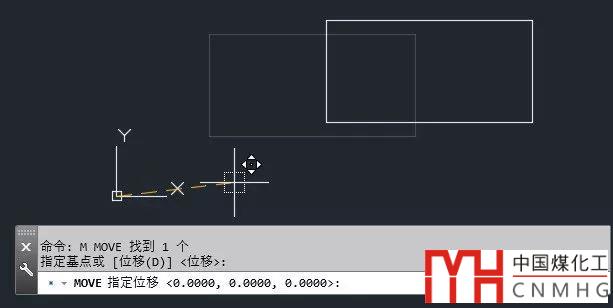

執行移動命令后，直接回車就可以采用位移方式，就等于將基點設置到了原點，我們只需要目標點的坐標值即可，因為是相對原點的坐標，就是絕對坐標，即使在命令行也無需輸入@了，如下圖所示。

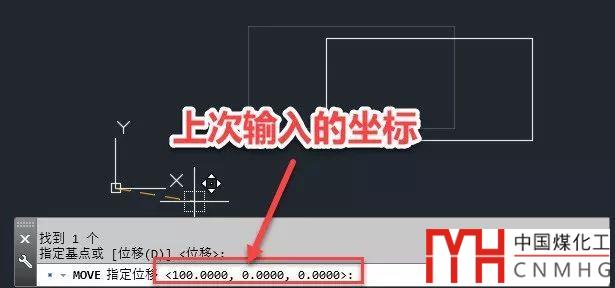

位移時不僅不用指定基點，還有一個特點，在實際繪圖時也可以利用：輸入的位移坐標會被記錄下來，下次再用的時候，上次輸入的坐標會作為默認值，直接回車就可以使用跟上次相同的坐標，如下圖所示。

三、原位移動

很多人一定會問：原位移動既不改變圖形的數量，也不改變圖形的位置，圖形看上去根本沒有變，這樣的操作有什么用呢？

當然，正常情況下這種操作沒有任何用處，但在一些特殊情況下可以試一下這種操作。

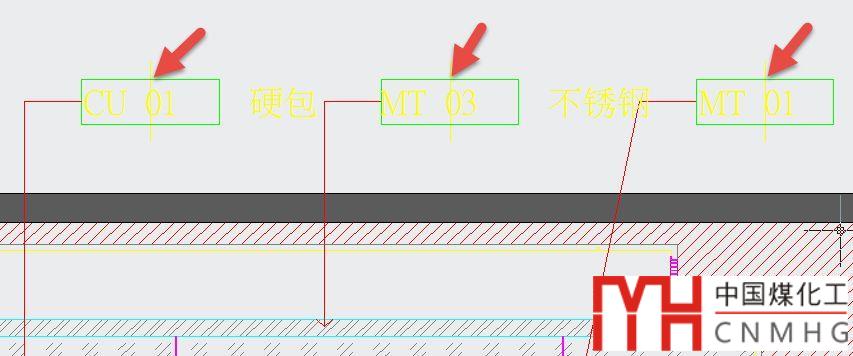

比如前兩天有一位網友發過來一張圖紙，圖中有很多同名的屬性塊，屬性值不同，本來文字都是中間對齊的，但打開圖紙后卻發現很多屬性都偏離的位置，而且每個屬性文字位置還不一樣。重新插入屬性塊，或者將圖中的屬性塊復制到新圖中都是正常的。但他的圖紙是在布局畫的，這些屬性塊插入在圖紙空間，要想將圖紙空間的圖形和視口一起復制到新圖形中還是挺麻煩的。

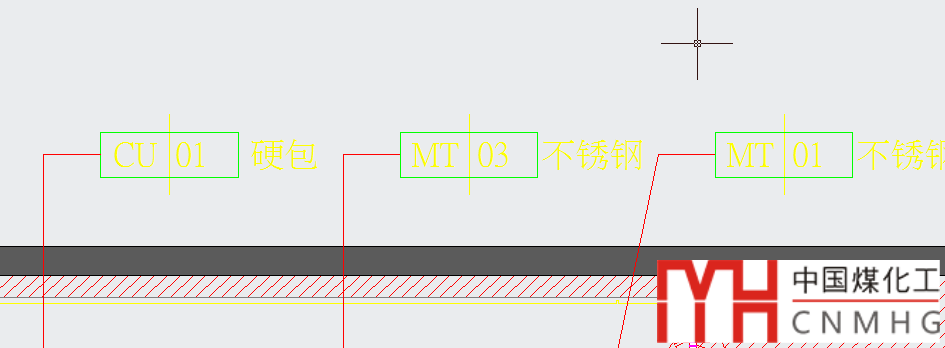

最終我發現的最簡單的辦法就是：在布局中按CTRL+A全選，然后原地移動了一下圖形，然后所有圖塊就都恢復正常了。如下圖所示。

原位移動的操作步驟：

輸入M回車，回車（用位移方式），如果默認位移坐標還是0,0,0，直接回車，如果不是，輸入@，回車。

為什么原地移動能解決問題呢？

他的圖紙為什么會出現這樣的問題我也沒弄清楚，我想應該是圖形數據出現了問題，但又并不被CAD軟件認為是錯誤數據，因此修復或核查也無法修復錯誤。當將圖塊復制到新圖試，就要重新按正確的數據生成了圖形數據。移動也能達到類似的效果，而原位移動不會改變圖紙其他內容，所以。

類似的情況我之前也遇到過，有些圖紙是標注出現了跑位的現象，當時就采用了類似的方法。

這種問題估計跟低版本CAD或圖紙有關，不知道其他人有沒有遇到過這種問題。如果你的圖形顯示出現異常，但復制后就恢復正常的時候，就可以采用原位移動的方法。

如果你之前沒有用過位移的方式，可以試一下，今后繪圖中可能會用到。原位移動估計使用的機會不多，類似的圖紙比較少見，但如果碰巧碰到，就會節省你很多的時間。
