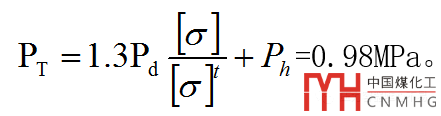

有一臺塔器，設計壓力為0.42MPa，設計溫度188，塔高44米，按照ASME規定試驗壓力：

如何校核水壓工況下設備各個元件是否合格？筒體，封頭，程序會自動幫你核算水壓工況下小于0.9Φ倍屈服應力σS。但是對于補強圈，平封頭，錐體，則需要自己核算。

由于現在都是用程序計算，其方法是在水壓壓力下將設計溫度改為常溫，然后各個元件的許用應力[σ]提高到0.9ΦσS來進行校核，非常繁瑣。

有沒有別的方法可以估計一下是否水壓試驗?zāi)軌虺惺苣兀?/p>

1．設σS與常溫下許用應力[σ]之比為N

σS=N[σ]

σT≤0.9ΦσS=0.9ΦN[σ]

對于筒體封頭錐體補強圈圓形平蓋（不包括帶法蘭的平蓋）其σT與試驗壓力PT成正比，設其比值為K。

則σT=KPT代入上式則

如果用虛擬壓力代替設計壓力校核，則

Px=P_T/0.9ΦN.

將其代入設計壓力，溫度為常溫，則可以校核水壓工況下筒體封頭錐體補強圈圓形平蓋（不包括帶法蘭的平蓋）的應力，控制其應力不超過0.9Φ倍屈服應力σS。

2。設σS與設計溫度下許用應力[σ]T之比為N’.

σ_S=N’[σ]^T

則虛擬壓力

Px’=P_T/0.9ΦN’

也就是說如果Px’小于設計壓力，當你在設計壓力下通過時，在水壓情況下也必然通過。(在計算軟件里表現為：先計算設計工況，是否合格，然后將設計壓力改為Px’，再跑一邊程序看是否合格。)

這樣一來，我們只要將Px’求出來，在設計工況完成后，將設計壓力改成Px’，即可校核其元件是否超過0.9倍屈服強度。

對于一般的情況，假如Φ=1，按照GB150，其許用應力

[σ]≤σ_S/1.5

即N=σ_S/[σ]≥1.5

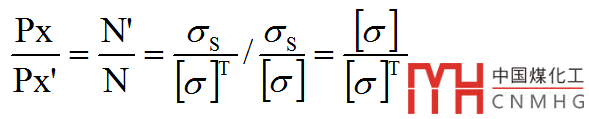

Px’≤Px=P_T/0.9ΦN≤P_T/（0.9×1.5）= P_T/1.35

P_T≥1.35 Px=1.35Px’× [σ]/[σ]^T

即試驗壓力通常大于1.35虛擬試驗壓力。當虛擬壓力和設計壓力相等時（即水壓試驗壓力一定能通過時），所用的水壓試驗壓力為1.35倍設計壓力乘上溫度系數。

ASME把水壓試驗定為1.3倍設計壓力乘上溫度系數，大概就是這個原因吧。從推導可以看出，水壓試驗壓力還有不少裕量，當然GB150取1.25，水壓試驗的裕量就更多了。
