之前介紹了圓角、縮放、修剪延伸等命令都有很多選項和操作技巧，鏡像的操作很簡單，操作本身并沒有什么技巧。

鏡像(MI)命令是CAD中選項最少的編輯命令，而且多年來一直沒有變。執行鏡像命令并選定對象后就會提示指定鏡像軸的第一點和第二點，然后會讓我們選擇是要刪除源對象或者保留源對象。

鏡像的操作本身并沒有太多的技巧，但鏡像時會翻轉圖形，常規圖形反轉沒有任何問題，而一些特殊的圖形翻轉后就有問題了，比如說文字翻轉后就不可讀了，而填充圖案通常也希望鏡像后保持原有的方向。網上問關于鏡像的問題的還不少，比如有人問：為什么文字鏡像跟復制一個效果？但還有人問：為什么鏡像后文字變反了？還有人問：為什么填充鏡像后方向沒有變，改了MIRRTEXT變量也不行？

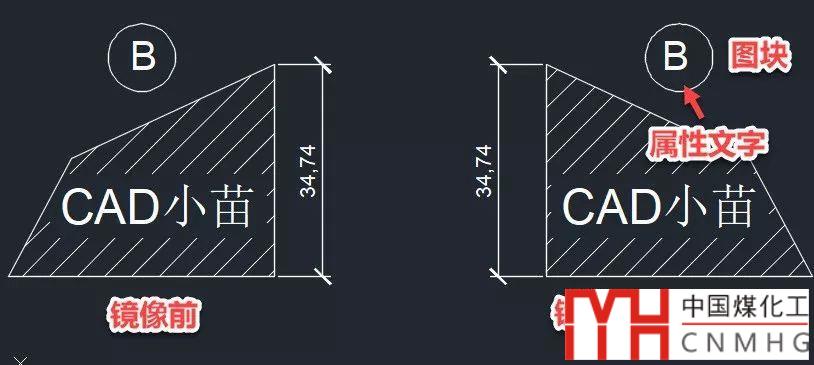

鏡像對文字（包括圖塊中屬性文字）、標注、填充等注釋性對象進行了特殊處理，默認狀態下這些圖形并沒有進行方向的反轉，如下圖所示。

很顯然，CAD鏡像對注釋性圖形的默認處理方式是多數人希望的結果。

文字和填充的鏡像效果不是鏡像命令控制的，而是提供了專門的變量，如果發現文字和填充鏡像后出現了翻轉現象，或者在某些特殊情況下需要文字和填充也被鏡像，可以檢查或調整一下變量的設置。

控制文字鏡像的變量：MIRRTEXT

此變量默認值是0，這種狀態下，文字在鏡像后會自動回復成可讀狀態。

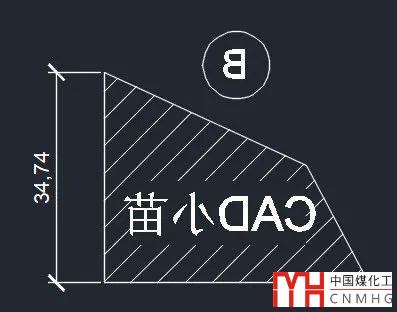

當MIRRTEXT設置為1的時候，文字會作為圖形鏡像，鏡像后文字也會翻轉，如下圖所示。

注意：如果將上面的圖形做成圖塊，即使MIRRTEXT設置為0，塊中普通文字、標注文字和嵌套塊的屬性文字都無法自動恢復成可讀狀態，會被翻轉，鏡像也會出現上圖這樣的效果。

控制填充鏡像的變量：MIRRHATCH

MIRRHATCH默認值為0，填充鏡像后跟原方向保持一致。

MIRRHATCH設置為1時，填充鏡像后會翻轉。

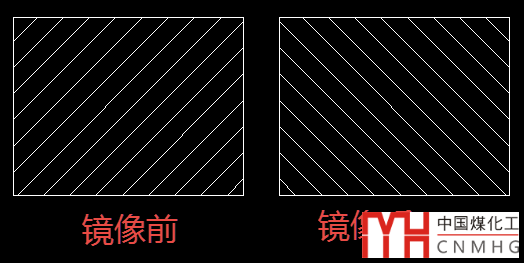

低版本CAD，比如AUTOCAD 2007中沒有這個變量，填充鏡像后方向都會翻轉，如下圖所示。

如果想讓填充跟鏡像前方向一致也很簡單：雙擊填充，在彈出的填充對話框中直接點“確定”按鈕關閉對話框，重新生成一下填充就好了

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。浩辰CAD的鏡像除了跟AUTOCAD相同的選項外，鏡像軸的選擇有所改進，如果有繪制好的鏡像軸，執行鏡像命令選擇完圖形不必每次都要選擇兩個點來確定鏡像軸，可直接回車后選取一條線作為鏡像軸，如下圖所示。

鏡像命令很簡單，沒太多技巧，但鏡像命令卻也很特殊，提供了兩個變量來控制鏡像的效果。在學習CAD的時候，不僅要掌握命令本身的操作，還要了解與此命令相關的一些變量、設置。
