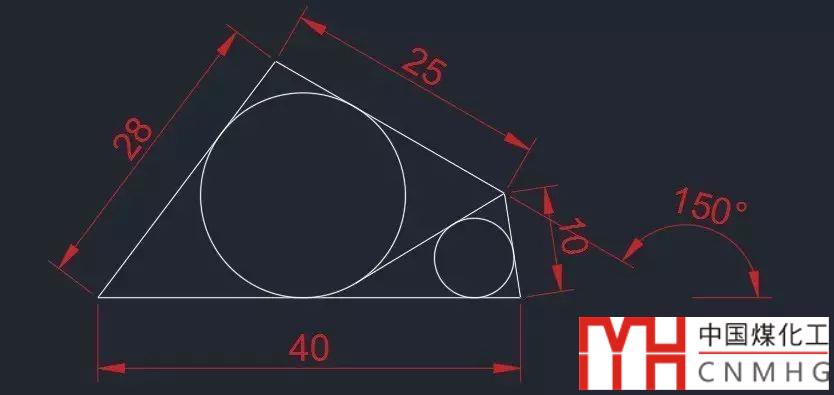

昨天有人在微信信息上問我下面的圖怎么畫，我當時告訴他畫法的時候還說錯了一個步驟，也不知道他畫沒畫出來，想想還是簡單地寫一下這張圖的畫法，希望對其他人也有幫助。

其實那位朋友發過來的時一道考試題，四邊形中兩個圓以外的區域被填充了，最后問填充面積是多少，也就是為了方便考試判卷，將繪圖題轉換成了一道選擇題，不過關鍵還是要畫出這幅圖來。

這張圖看起來條件很充足，但又感覺誰跟誰都不挨著，長度40的線是水平的，這個可以先畫，長度25的線跟水平方向呈150度，跟水平線端點間的距離分別是28和10，難點就在這兒，到底這個25的線怎么定位才能滿足這個條件呢？考試題中類似的題很多，假設我們要畫一個知道各邊長度的三角形，利用輔助圓可以快速得到我們的圖形，這張圖也必須利用輔助圓，下面我們就看一下繪圖的基本方法，知道這種方法后，遇到類似的圖紙照葫蘆畫瓢就可以了。

1、首先畫一條水平的長度為40的直線。

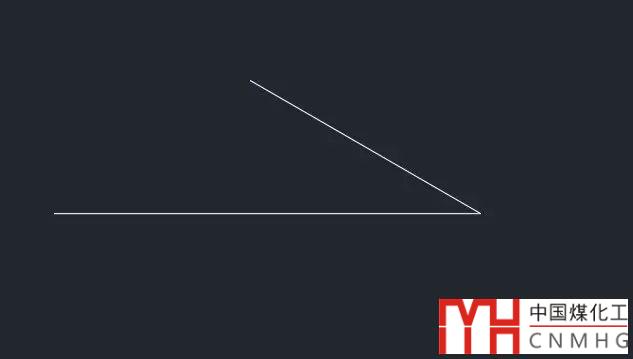

2、輸入L，回車，捕捉水平線的右側端點作為直線的起點，第二點坐標輸入@25<150，如果使用動態輸入，則不用輸入@，也就是先將25長的斜線畫好并跟40的線相連，然后再想辦法把它移上去，如下圖所示。

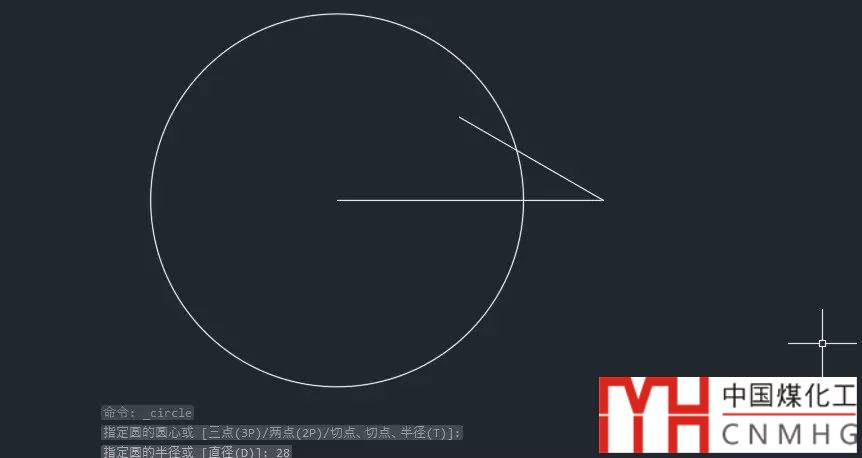

3、以水平線的左側端點為圓心，畫一個半徑為28的圓，如下圖所示。

我們現在需要將斜線的左側端點移動到這個圓上，同時要保證右側端點距離水平線右側端點為10，也就是我們需要將直線整體移動距離10后左側端點位于半徑為28的圓上，我們只需要再繪制一個輔助圓就可以了。

4、以斜線左側端點為圓心，繪制一個半徑為10的圓，如下圖所示。

我們看半徑為10的圓與半徑為28的圓有兩個交點，由于我們需要向上移動直線，上面的交點就是我們移動的目標點。

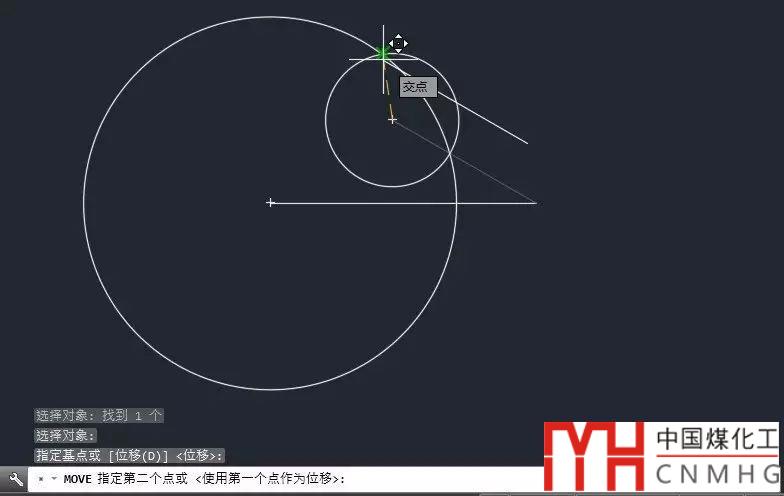

5、選擇斜線，輸入M回車執行移動命令，如果沒有打開交點捕捉請打開，基點選擇斜線左側端點，如下圖所示。

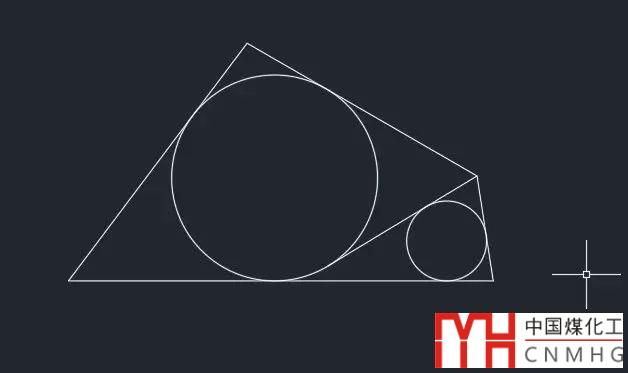

很顯然直線的這個位置是滿足我們條件的，剩下的工作就簡單了，兩個作為輔助線的圓已經完成任務，可以刪除了，連接斜線和水平線的端點，然后用相切相切相切的方式線畫好左側的圓，然后從斜線右側端點畫圓的切線，然后再用相切相切相切畫另一個圓，這些都是常規操作，步驟就不在細講了，就得到了如下圖所示圖形。
