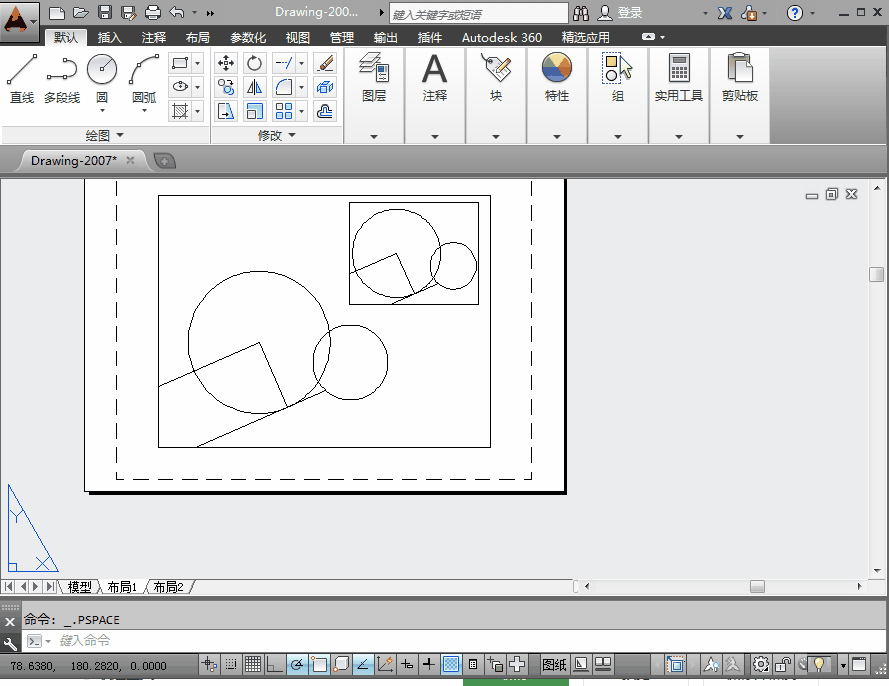

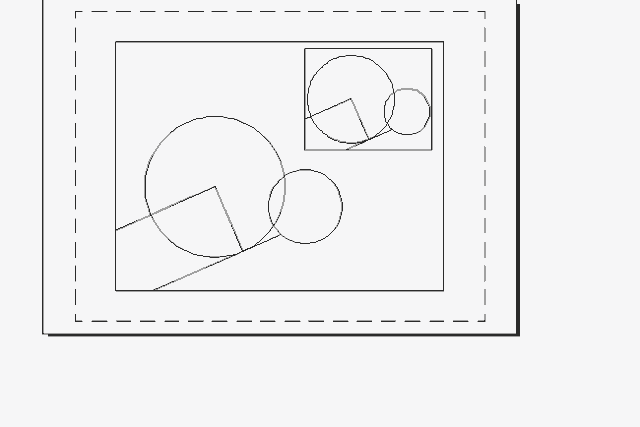

昨天有網友說布局中有兩個視口，一個大視口，中間還創建了一個小視口，創建好后再小視口范圍內雙擊無法進入小視口，也只能進入大視口，現在想調整小視口內圖形顯示怎么辦？

讓他新建一張圖紙試試，結果仍然如此，我以為是設置的問題，讓他把圖發過來看一下，結果在AUTOCAD 201820142007都是如此,我嘗試新建一張圖也是如此。從網上搜了一下，問這個問題的人還不少，看來AUTOCAD從某個版本開始就是這樣了，只是之前沒有研究過這種重疊視口的狀況，沒有注意這個問題。嘗試從幫助查找相關設置和變量，也沒有找到設置后可以直接雙擊進入小視口的方法，那看來只能想別的辦法來解決問題了，辦法倒是找到幾種，大家看看哪種適合你的圖紙。

方法一：CTRL+R切換激活視口

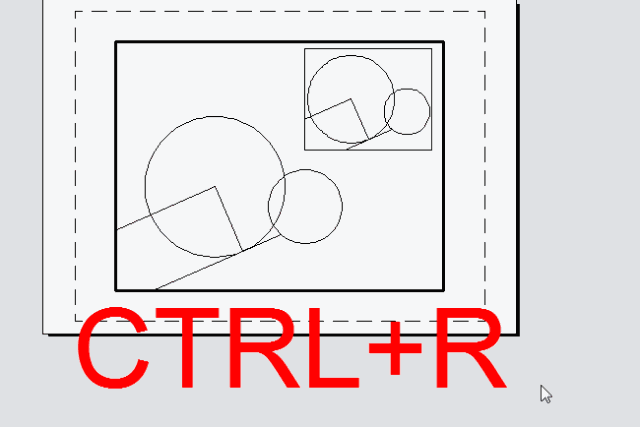

如果布局里視口不多的話，可以先雙擊激活大視口，然后按CTRL+R就可以切換為激活小視口，如下圖所示。

--提示：下面是廣告，不是本文圖片！--

方法二：調整視口顯示對象狀態后再雙擊小視口

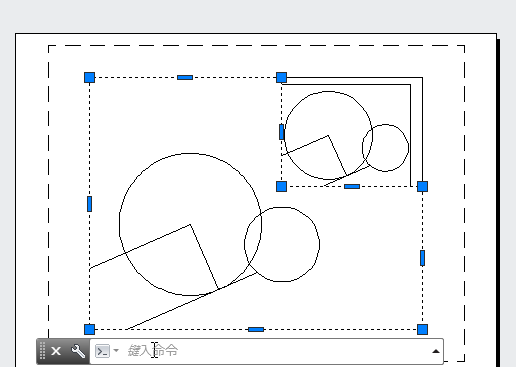

如果布局中視口比較多，用CTRL+R一個個切換就不太方便了，可以先再空白處雙擊返回圖紙空間，然后選中小視口的邊界，右鍵，在右鍵菜單中選擇“顯示視口對象>是”，然后再雙擊小視口就可以進入小視口了，如下圖所示。

三、視口最大化

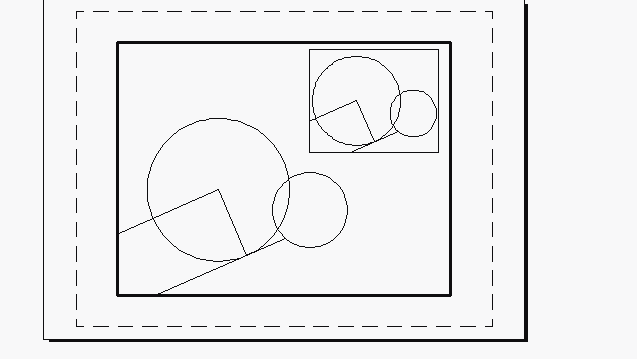

AUTOCAD從很早版本開始就增加了視口最大化的功能，可以將布局中某個視口放大充滿整個圖形窗口，就跟返回了模型空間一樣。利用視口最大化可以進入小視口，可以編輯模型空間的圖形，但這種狀態看不到其他視口，不知道是否能滿足大家調整視口的需求。視口最大化可以雙擊視口邊界，也可以通過狀態按鈕或命令（VPMAX/VPMIN）操作，大家也可以試一下。

這種方式感覺完全像返回了模型空間，看不到視口顯示的范圍，估計這種情況不是大家所需要的。

四、裁剪視口，避免重疊

不知道AUTOCAD為什么不直接支持雙擊進入重疊的視口，可能是程序在處理時要增加判斷或者是性能優化的需要吧。既然重疊視口操作這么麻煩，那不如就將視口裁剪一下，讓兩個視口不重疊了。操作雖然麻煩一點，需要繪制一條封閉多段線來裁剪大視口，但后續操作就簡單了。

裁剪的話可以用視口裁剪的專用命令VPCLIP，到了高版本增加了通用的裁剪命令CLIP，可以裁剪各種圖形，操作如下。

上面是針對雙擊無法進入重疊視口的問題的幾種解決方法，是否還有其他方法或者有什么方法設置后直接可以雙擊進入小視口。國產的浩辰CAD是支持這種操作的，估計AUTOCAD比較早的版本也支持這種操作，如果CAD一開始就不支持這種操作的話，大家也就不會用這種方式來創建視口了。

每個人操作習慣不同，遇到的問題也不同，很多問題也是網友發現后我才注意到，找到的答案也不一定全面，大家有什么其他問題或?qū)卮鹩醒a(bǔ)充請留言！
