最近有人在群里問為什么一條虛線復制到另一張圖紙里會變，其實這種現象比較正常，在之前的文章里也講過，不僅虛線會變、圖塊、文字、標注或其他圖形都有可能變，當時放到一篇文章里一起講的，線型的問題只是簡單提了一下?？赡苡龅竭@個問題時在線型相關文章里沒有找到答案，那我就單獨把線型會變的問題講一下。

CAD圖形粘貼到另一張圖后為什么會變？

其實線型從一張圖復制到另一張圖會變會有幾種原因，有時候用不同的軟件打開線型也可能會變，這里就將各種情況簡單地匯總一下。

復制粘貼后線型比例變了

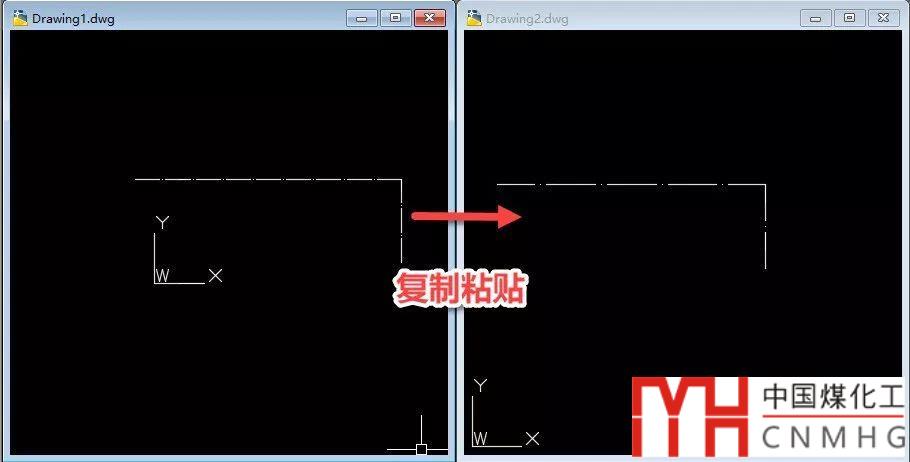

這種情況是很常見的，從一張圖紙將一條虛線復制到另一張圖后，發現虛線比例變了，甚至有時變成了實線，如下圖所示。

很多人知道CAD有一個全局線型比例的，圖形的線型比例是全局線型比例乘以圖形自己的線型比例。但很多人可能不清楚這個全局線型是保存到圖紙里的，也就是說每張圖紙都可以保存一個全局線型比例。如果兩張圖紙的全局線型比例不一樣，就會出現這樣的情況，如上面左圖的全局線型比例是50，右圖的全局線型比例是100。

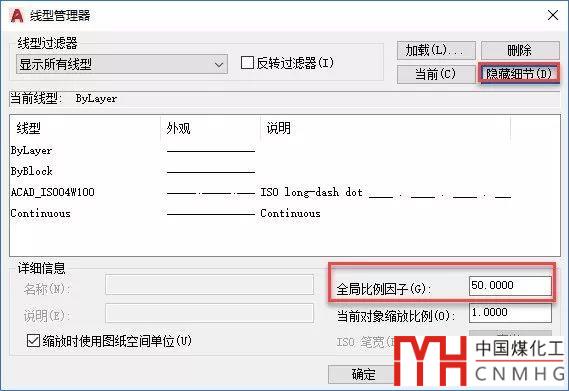

遇到這種情況我們只要檢查一下全局線型比例就好了，可以直接輸入LTSCALE回車來檢查，也可以在線型資源管理器里檢查，如下圖所示。

如果你的線型管理器沒有顯示下面這些參數，可以在上面點一下“顯示細節”按鈕。

至于如何解決就要看具體情況了。如果粘貼的圖紙中沒有其他虛線了，可以將全局線型比例改成跟復制的圖紙一樣的值，但如果粘貼的圖紙中還有其他虛線，調整全局線型比例會導致其他線型發生變化，如果粘貼后的虛線比例合適，就不用調了，如果不合適，只能單獨調整這些圖形的線型比例了。

關于線型比例的詳細介紹可以參看之前的文章：

為什么有時虛線顯示為實線？線型比例應該怎么設置？

--下面是廣告，點廣告可支持小編--

復制粘貼后線型變了

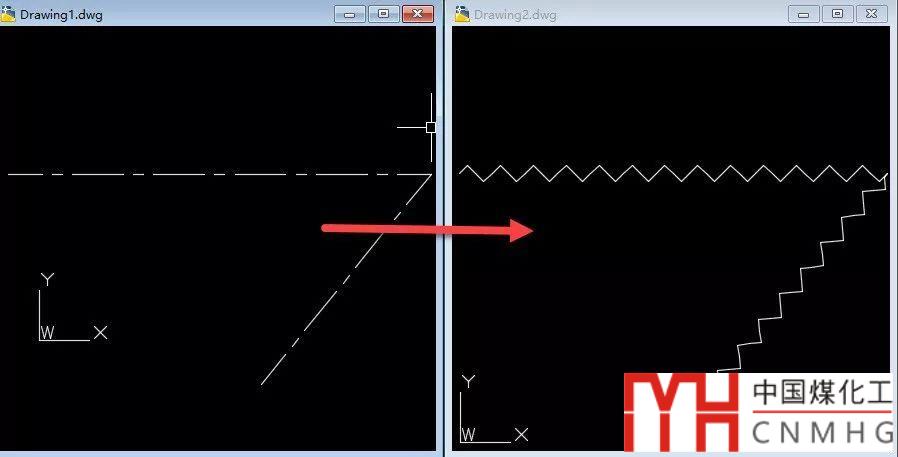

這種情況相對比較少見，但也遇見過。將帶線型的圖形從一張圖復制到另一張圖后發現線型變了，如下圖所示。

其實原因很簡單：就是兩張圖紙中同名的線型但定義不同。

上面是我通過重命名線型后重現的，為了讓大家看得清楚，在右圖中將ZIGZAG線型的名字改成了CENTER中心線，之前遇到過FENCELINE2被改名成FENCELINE1的情況，但不知道是因?yàn)椴煌瑘D紙加載的線型文件定義不同導致的，還是改線型名導致的。

通過這個問題也希望大家知道：線型加載到圖紙中以后，線型定義是保存到圖紙里的，與線型文件*.lin就無關了，復制粘貼的時候，如果粘貼圖中沒有同名線型，會將線型定義粘貼過來，如果有同名線型，就會使用當前圖中的線型定義。

所以，如果沒有特殊情況，不要用重命名REN命令來修改線型的名字。不同圖紙要使用相同的線型文件來加載某種線型，保證這些圖紙中同名線型的定義是相同的。如果遇到別人的圖紙有這種同名定義不同的線型，那也只能將其中一張圖中的線型改名了。

教你如何自定義CAD線型

CAD插件——從圖紙中導出線型

在不同的CAD間復制粘貼線型變了

當我們用兩個不同的CAD版本或不同的CAD軟件打開兩張圖紙相互復制粘貼時，同樣存在上面兩種跟圖紙相關的情況：全局線型比例不同和線型定義不同；但還可能出現一種情況：一些帶符號或文字的線型復制粘貼后變成了直線，符號和字符消失了。這種情況就跟圖紙無關，而是跟CAD有關了，即使用那個CAD打開復制圖形的那張圖紙也會出現相同的問題。通過前面的介紹我們知道線型是保存在圖紙里的，復制的時候也會帶上線型，因此不是那個CAD缺線型，而是缺線型使用的符號或文字，說變了就是缺少對應的SHX文件？

這個問題在之前的文章里已經有詳細講解，這里就不再介紹了。

CAD中線型顯示不正常是什么原因？是缺線型嗎？

用純CAD打開和用專業軟件打開線型比例不一樣？

這個不是復制粘貼的問題了，之前我也遇到過，不知道大家遇到過沒有，所以也順帶說一下。

有時候我們?cè)贑AD上安裝了專業軟件，圖紙用CAD打開的時候顯示還是虛線，到專業軟件打開卻變成了實線或者線型比例發生了變化。

其實這個問題跟第一個類似，就是線型比例變了，同一張圖紙線型比例本來不應該變，之所以會變，是因?yàn)閷I(yè)軟件在打開圖紙后重新設置了全局線型比例。比如圖紙本來線型比例是40，專業軟件無論比例多少都自動設置成了1000。這些專業軟件認為本專業圖紙默認線型比例用1000比較合適，但不應該強制修改打開圖紙的線型比例。如果遇到這種情況，我們想用專業軟件，又不希望他自動修改線型比例，可以在系統搜包含文字LTSCAEL的ACAD*.LSP，找到后用記事本打開，將LTSCALE設置的那一句代碼刪除后保存應該就好了。如果沒有找到這樣的設置，那就比較麻煩了。

上面總結了一下線型在復制粘貼或打開時會變的幾種情況，當然還有其他情況圖形會變，比如顏色改變，那些就跟線型無關了，就跟圖層設置相關了。

總之，復制粘貼圖形會變通常是兩張圖紙或兩款CAD的某些參數值或格式定義不一致造成的，通過對比圖形變化前后的狀態很容易能分析出原因來。
