AD練習圖（三十四）（帶視頻）
時間：2020-06-28
來源：CAD小苗
瀏覽：

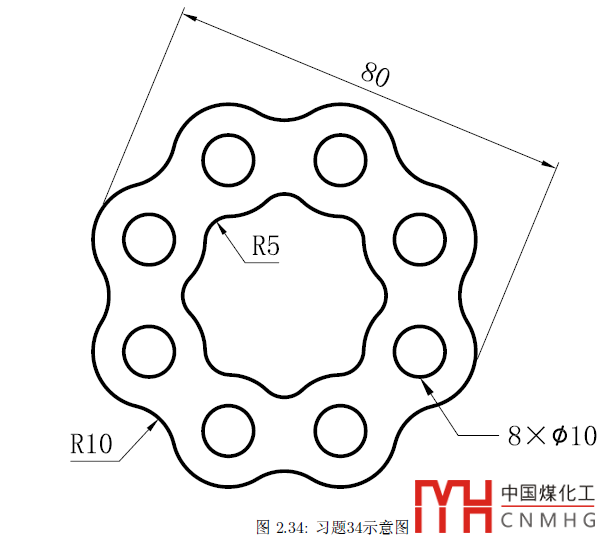

這張圖并不復雜，可以先畫一下，不會或者要對答案再看下面的視頻。
視頻中的方法并不是最佳的方法，比如視頻中使用面域來計算面積，這個是在低版本CAD中比較常用的方法，不過操作太麻煩，利用邊界生成面域后，還需要用布爾運算才能變成一個面域。其實填充來計算面積更簡單，只需要直接拾取空白區域生成填充，然后用查詢LI或特性面板（CTRL+1）查看填充面積即可。
但如果圖形比較特殊的時候，填充可能沒有面積特性，但想這種圖形是沒有問題的。
