多段線可以設置寬度，因此有時需要將繪制的圓、弧、直線等轉換成多段線。用編輯多段線PE命令可以將弧和直線轉換成多段線，偏偏圓無法轉換為多段線。之前介紹如何直接用多段線或圓環DONUT命令繪制多段線的方法，在CAD中有沒有命令可以直接將繪制好的圓轉換成多段線呢？

CAD畫圓的基本方法和技巧

CAD插件——圓弧轉多邊形

如何將樣條曲線轉換成直線或圓??？

在CAD中是有方法可以將圓轉換成多段線的，不過有點麻煩，不知道有沒有人能用的上，簡單介紹一下。

用邊界BO命令可以生成圓形多段線。

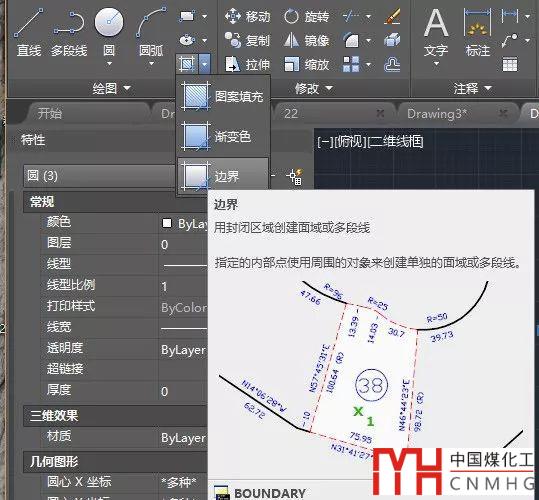

執行BO命令后，將對象類型設置為多段線，然后單擊拾取點按鈕，如下圖所示。

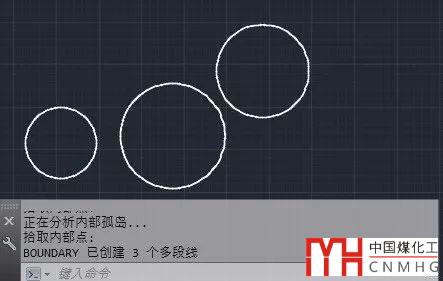

在需要轉換的圓中間單擊，選定完后回車，就可以生成圓形多段線，如下圖所示。

雖然一次生成了所有的多段線圓，但原來的圓還在，如果需要的話還需要將這些圓選出來刪除。因?yàn)锽O命令只能拾取封閉區域中的點，無法選擇對象，如果圓和其他圖形相交的狀態下，用BO命令也無法完成這種轉換。

生成填充時可以選擇對象，但如果選擇的是圓生成填充后，利用填充生成邊界，會發現仍然是圓。選擇圓生成面域REGION再炸開后仍然是圓。

如果畫完圓后需要轉換成多段線設置寬度的時候，大家可以比較一下用BO轉換簡單一點，還是用圓環DONUT畫一個簡單一點。
