設備法蘭能否直接與橢圓封頭焊接呢，特別是帶頸對焊設備法蘭能與封頭直接焊接嗎？

根據HG 20583-1998的2.3.1的要求：

根據HG/T 20583-2011的第六章：

再看6.3.3的標準釋義：

那再看看NB/T 47020-2012第6.5.2條對于直邊的要求：

由于橢圓封頭一般直邊段只有25~40，當直徑大時，直邊長度一般都滿足不了。

有朋友就認為橢圓封頭不能直接與設備法蘭相連，必須要加一節直邊段。

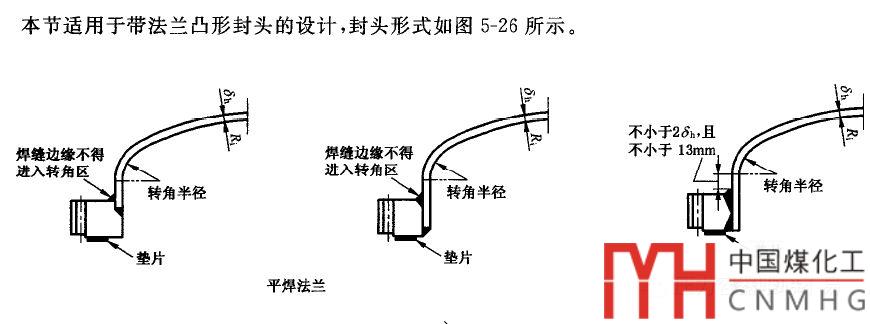

我們?cè)倏碐B/T150.3 -2011第5.11.1節：

有三個法蘭與封頭直接焊接的節點。平焊法蘭和整體式法蘭均有。只需要滿足一定的要求。我們?cè)倏纯催@三種法蘭+封頭結構的計算：

按照GB/T150的規定，法蘭按照法蘭計算，封頭按照封頭計算。在滿足結構要去后，只要兩者分別按照各自的計算合格即可。

一般來說，GB/T150規定允許的結構，都是可以使用的，GB/T150比HG更權威。也就是說，橢圓封頭完全可以和甲型平焊法蘭和整體式法蘭焊接。

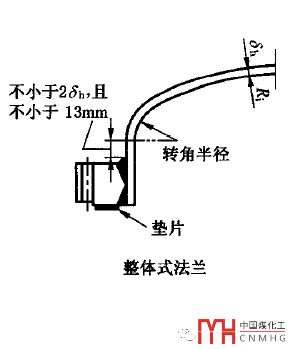

那么帶頸對焊設備法蘭與封頭焊接允許嗎？我們?cè)倏纯催@個整體法蘭。

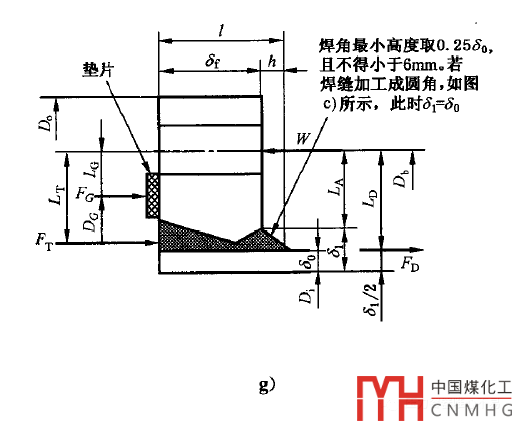

它屬于任意式法蘭，按照整體法蘭計算。

也就是說，如果連這種平焊的整體法蘭都能夠與封頭直接焊接，那么帶頸對焊的法蘭為什么不能和封頭直接焊接呢？按理來說帶頸對焊法蘭與封頭的焊接比這種平焊的整體法蘭與封頭焊接受力更好。

所以帶頸對焊法蘭完全可以和橢圓封頭焊接。

實際上這種結構在化工設備中比比皆是，特別是對于過濾器，一般需要經常更換濾芯，所以需要拆卸，為了結構緊湊，經常設備法蘭和封頭直接焊接。為了滿足HG的要求，而加一段100,150的短節，不僅僅增加焊接工作量，使設備多一道焊縫，又貴又丑又難看，而且完全沒有必要。

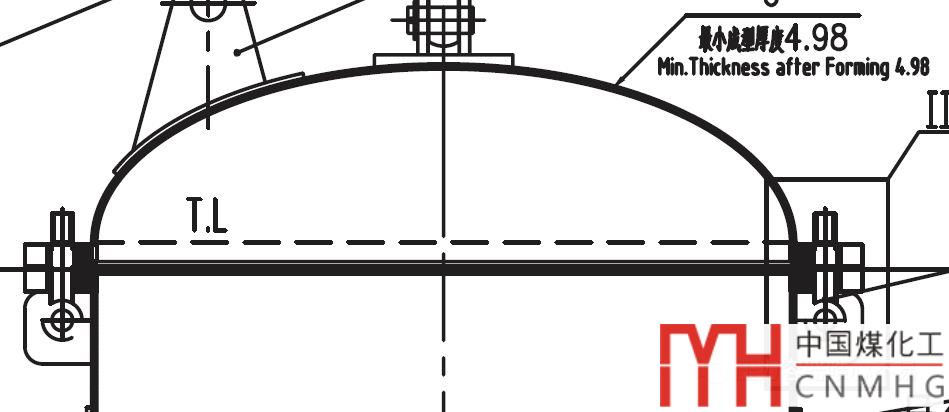

平焊法蘭與封頭連

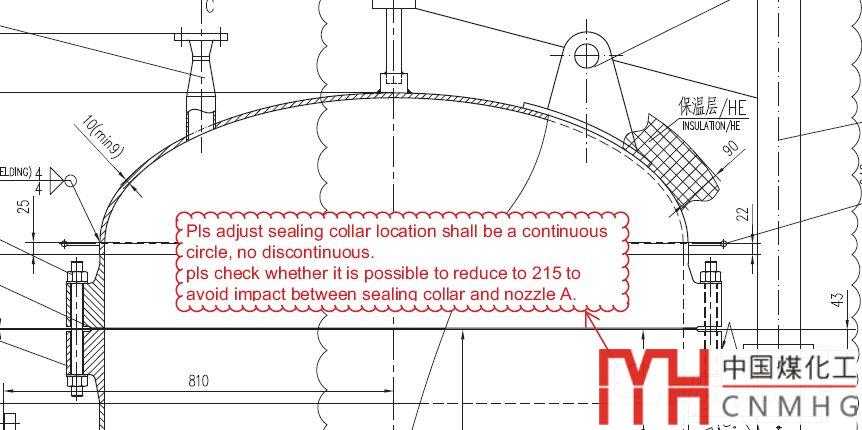

帶頸對焊法蘭與封頭直接連

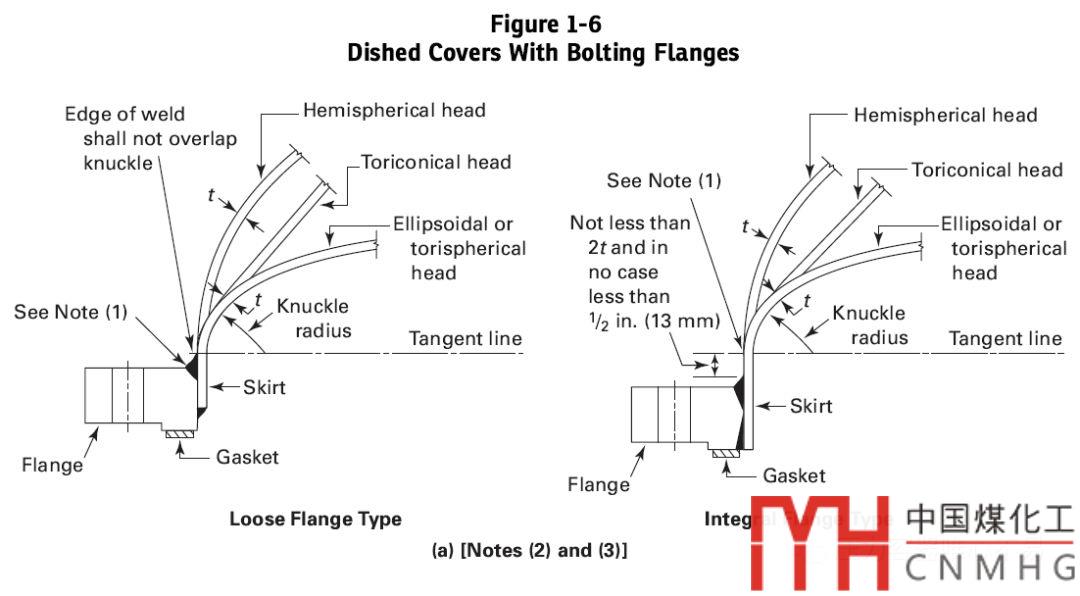

對于ASME設備也是相同的規定。詳見八一卷的附錄1.
