前段時間在家辦公，活干的一點不少還免費加班。本該休息的時間也沒少干活，沒時間寫小文章。正常上班了，周末在家休息開始有時間了稍微寫點小豆腐塊了。今天聊聊換熱器的腐蝕裕量！
腐蝕裕量不是腐蝕余量，意思基本一樣但是我們盡量用標準的表達方法。管殼式熱交換器是雙腔/多腔壓力容器，其中管板，換熱管，浮頭都是受兩面介質作用的。這部分受壓元件的壽命與外殼體的設計壽命和設計理念還是有區(qū)別的。

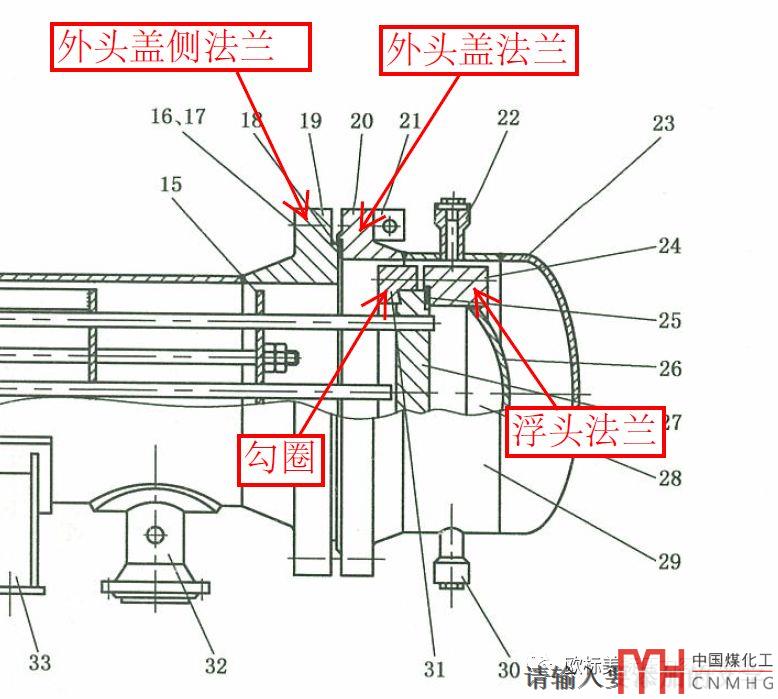

關于元件的腐蝕內表面腐蝕的就不多說了，這里要提醒一下浮頭端的勾圈和浮頭法蘭實際是受四面接觸介質的，如果有腐蝕一定要注意外側是否留夠了空間，法蘭環(huán)的厚度余量是否夠（因為兩側都接觸介質）。在做分析的時經常發(fā)現(xiàn)浮頭法蘭外徑取的不太合理，但大部分外頭蓋法蘭，筒體和封頭已經備料，基本上不適合在修改浮頭法蘭外徑尺寸；而分析經常只是滿足客戶的要求（分析）或者只是把資料補充完成。可能有些人不太理解外頭蓋法蘭是指那一塊。適當說一下幾個法蘭的名稱按順序：管箱法蘭，殼體法蘭，外頭蓋側法蘭，外頭蓋法蘭，勾圈，浮頭法蘭。
對于管板和浮頭蓋，既要考慮承載的需求，也要考慮泄露，還要考慮設計使用年限的作用（注意可能是雙面腐蝕）。分程隔板也是兩面接觸介質的要考慮雙面腐蝕。
標準規(guī)定換熱管是不考慮腐蝕的；但如果換熱管和管程/殼程材料一樣，那么殼體有腐蝕換熱管沒有腐蝕是不科學的也是不可能的。標準這樣規(guī)定是因為如果換熱管考慮兩側介質的均勻腐蝕，且腐蝕速率不太低的情況下，如通過增加換熱管厚度保障設計使用壽命，則對工藝設計和設備的工藝性能造成很大影響，所以換熱管是可以不考慮腐蝕裕量的。但有些客戶是要求換熱管考慮少量腐蝕的，國外項目遇到過幾次換熱管考慮0.5mm的腐蝕。PV軟件里是可以輸入換熱管的腐蝕的，國標的SW6軟件沒有輸入項，但我們可以認為的計算換熱管腐蝕前和腐蝕后兩個壁厚。如果在工藝設計階段就可以確定使用階段均勻的腐蝕速率，且換熱管壁厚增加一點不能滿足整臺設備的預期使用壽命時，應改變換熱器材料選擇更合適的換熱管材料。對于可抽的/可更換的管束（U型管換熱器的管束，浮頭換熱器的管束），換熱管的預期使用壽命至少能保證一次裝置的大修周期。

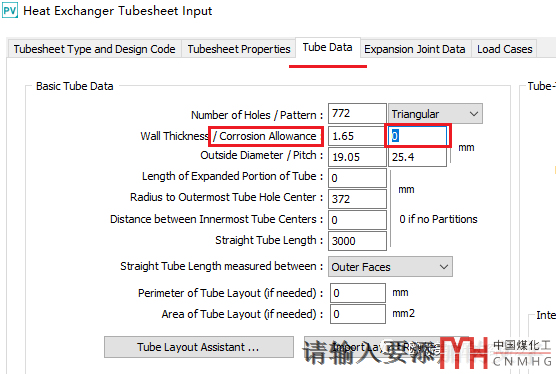

PV elite軟件輸入截圖
對于勾圈，浮頭螺栓；這兩個元件可以維持一個裝置檢修周期根據實際腐蝕情況可以更換，可以少考慮甚至不考慮腐蝕裕量。尤其是浮頭螺栓是否考慮腐蝕，及考慮雙面還是單面腐蝕對計算影響很大。如果殼程介質對浮頭螺栓有腐蝕，計算中未考慮浮頭螺栓的腐蝕裕量一定要在圖紙中注明每次大修更換浮頭螺栓。
還有幾個非受壓元件是一般不考慮腐蝕裕量，如折流板，支持板和拉桿。但要注意如果殼程筒體腐蝕裕量很大時，折流板等和殼體材料差不多時建議適當考慮腐蝕裕量；折流板的厚度大部分是因為裝配的原因，而可抽管束使用后才會裝配，但是此時可以根據管束的設計壽命適當考慮折流板的腐蝕裕量。

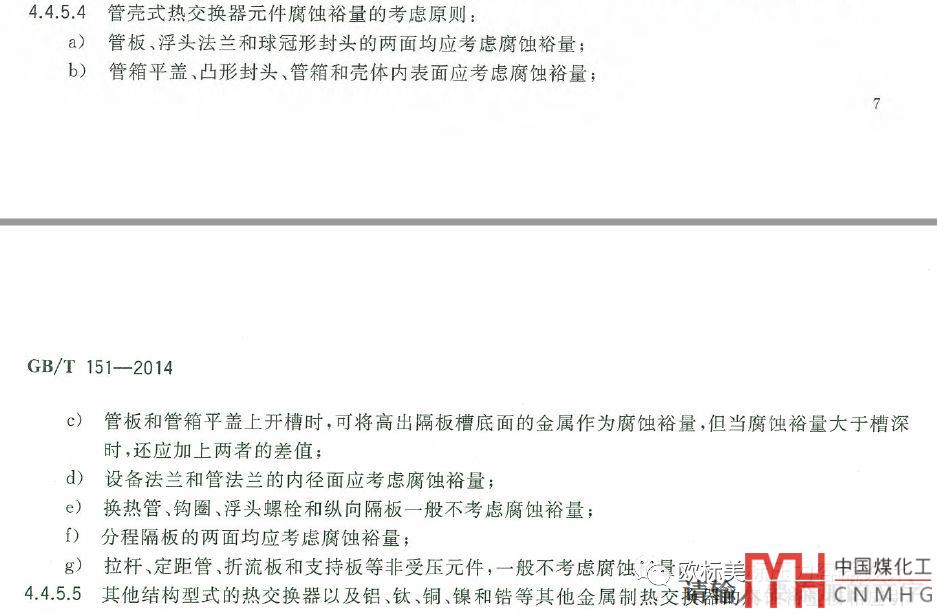

就扯這么多吧！最后再貼一張GB/T 151標準關于腐蝕裕量考慮原則的規(guī)定。
版權：如無特殊注明，文章轉載自網絡，侵權請聯(lián)系cnmhg168#163.com刪除！文件均為網友上傳，僅供研究和學習使用，務必24小時內刪除。
