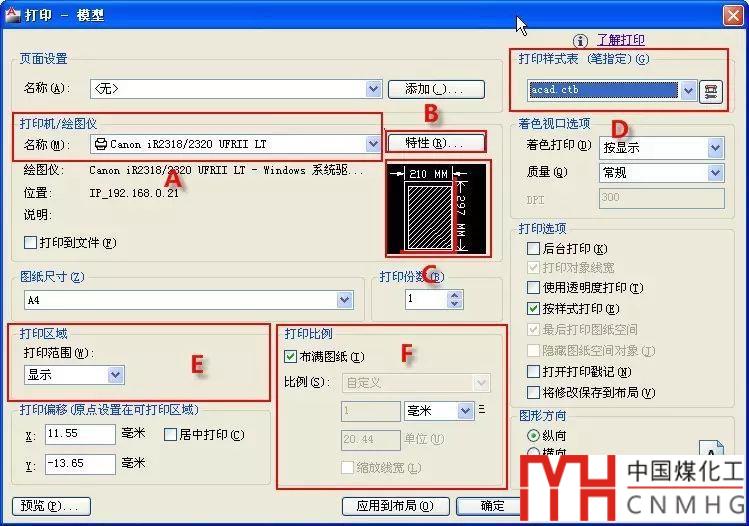

CAD打印的設置看起來很復雜，對話框里有大量參數，如下圖所示。

AutoCAD與浩辰CAD的打印界面形式基本一致，如果你的CAD的打印對話框比上圖小，只能看到左側參數，這是由于打印對話框參數太多，AutoCAD2006以上版本隱藏了部分參數，在打印對話框右下角可以看到一個右箭頭按鈕，點此按鈕可以展開整個對話框。

打印設置的基本操作如下：

1、選擇打印設備：在上圖A區域的下拉框中選擇要使用的打印驅動，操作系統中安裝的驅動都會出現在打印機列表中，AutoCAD、浩辰CAD等常用CAD會自帶一些打印機驅動及光柵圖像虛擬驅動，可以在CAD中安裝和使用。

2、設置圖紙尺寸：選擇打印設備后，圖紙尺寸下拉列表框中就會顯示打印設備預設的一些紙張尺寸，例如A4A3等，如果沒有特殊需要，直接選擇即可。如果采用的是繪圖儀，需要用自定義的紙張尺寸，就可以點上圖B處的特性按鈕，不同打印設備和驅動的特性不完全相同。

3、設置打印范圍：打印范圍的設置有幾種方式：顯示、圖形界限、窗口，如果在布局中打印的話還會多一項布局，顯示就是當前圖形窗口顯示的內容，圖形界限是LIMITS設置的范圍，窗口方式是我們經常使用的，選擇窗口方式后軟件會提示我們在圖中框選可以讓我們?nèi)D中框選打印范圍。

4、設置打印比例：通常在繪制一張圖紙時就要考慮好打印比例，然后在插入圖框、設置文字高度、標注樣式、圖塊比例時都按比例進行相應調整，保證在按不同比例打印時文字、標注、圖塊的大小是一致的。在打印時按照規劃的紙張和比例設置就好了，如果是要在小幅面打印機上打印小樣，直接勾選“布滿圖紙”就好。在打印對話框的C區域有一個簡單的預覽框，可以顯示紙張尺寸和可打印區域的大小，斜線填充代表我們圖紙的打印范圍，通過這個預覽框我們可以知道紙張、打印范圍和打印比例、橫縱向的設置是否合理。當然這個預覽框只是粗略的預覽，精確的效果我們還需要點“預覽”按鈕來進行預覽。

5、圖形方向設置：設置圖形在紙面上的排列方向，可通過微縮預覽框來看設置是否合理。在有些打印設備中可以選擇橫向或縱向的紙張尺寸，圖框也可能是橫向或縱向的，打印時只要保證兩者匹配即可。

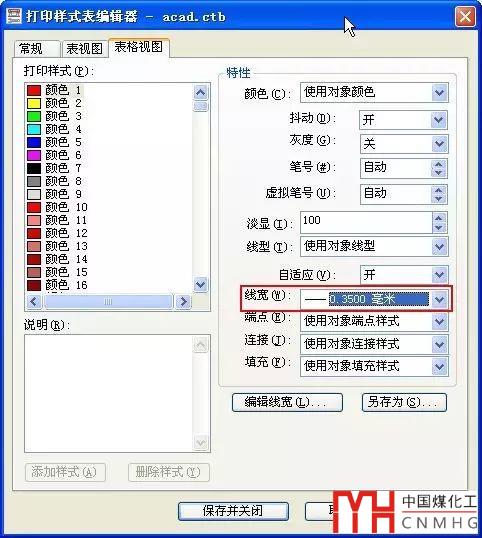

6、打印樣式的選擇和設置：在上圖D區域的下拉列表中可以選擇打印樣式表。打印樣式表用于控制打印的顏色和線寬，我們可以選擇一種基準的打印樣式表，單色打印選擇monochrome.ctb，灰度打印選GrayScale.ctb，彩色打印就直接選*cad.ctb，這些打印樣式表的顏色輸出通常不用調整，線寬輸出設置的都是“使用對象線寬”，如果給圖層或圖形設置好了線寬，這里就不用調整。如果在圖中未設置線寬，可以點后面的編輯按鈕來修改打印樣式表，按照顏色設置不同的輸出線寬，如下圖所示。

上面就是打印設置的基本步驟，當打印參數都設置后，最好先點“預覽”看一下效果，如果效果滿足要求，請單擊“應用到布局”按鈕，將設置好的頁面保存到文件中。

模型和每個布局都可以保存頁面設置，保存頁面設置后下次可以不用重復設置，如果要打印相同的圖形直接打開打印對話框點打印即可。模型空間在圖中可以保存一個頁面設置，如果模型空間有多個圖框，且直接用模型空間打印，可以頁面設置功能設置并保存多個不同名字的頁面設置，下次打印時在“頁面設置”下拉框中選擇。布局空間建議每個布局使用一個圖框，設置打印設置后點“應用到布局”，以后再打印布局時就不用再進行設置了。

這些只是簡單介紹了打印的基本設置，打印中還有很多技巧，例如CAD內置驅動的安裝、自定義紙張的設置、PLT的輸出、打印樣式表的編輯、光柵圖像的輸出、著色消隱打印、打印戳記的設置等等，之前有過一些介紹，大家需要了解什么，可以給我發消息。
