前今天有網友在QQ群里問為什么提示** 該命令不能透明調用 **，透明命令是什么意思？

所謂透明命令是指CAD中在當前命令運行的過程中暫時調用的另一條命令，透明命令執行完畢后再執行當前命令。

實際上在繪圖過程中我們經常用到透明命令，比如說我們在畫線時候，如果定位的點在視圖外或者看不清，我們會用鼠標中鍵平移和縮放圖形。在畫線的過程中平移或縮放視圖，平移和縮放視圖就透明命令。

命令行調用透明命令方式

在執行命令的過程中，輸入一個單引號‘，后面輸入命令名，就可以透明調用其他命令。但并不是所有的命令都可以透明調用的，可以作為透明命令使用的通常都是一些輔助工具，例如縮放、平移、計算器、線型設置、顏色設置、圖紙界限、柵格和捕捉設置等等。

假如我們要在畫線的時候?qū)⒁晥D放大兩倍，可以輸入'ZOOM或'Z，回車，輸入2X，回車。

假如在畫線定位點的時候可以調用計算機器，輸入'CAL，輸入公式后回車，計算公式的結果將作為線的點，在之前的文章中曾專門介紹過。

通過捕捉無法直接定位怎么辦？教你用計算器來定位點

利用鼠標調用透明命令

在繪圖過程需要頻繁的縮放平移，CAD可以直接利用鼠標中鍵拖動和滾動來透明使用實時平移和縮放。

柵格、捕捉、極軸等的設置也可以透明調用，在繪圖的時候可狀態欄單擊切換狀態或者打開草圖設置對話框進行相關設置。

繪圖時也可以選擇顏色、設置線型、線寬等特性。

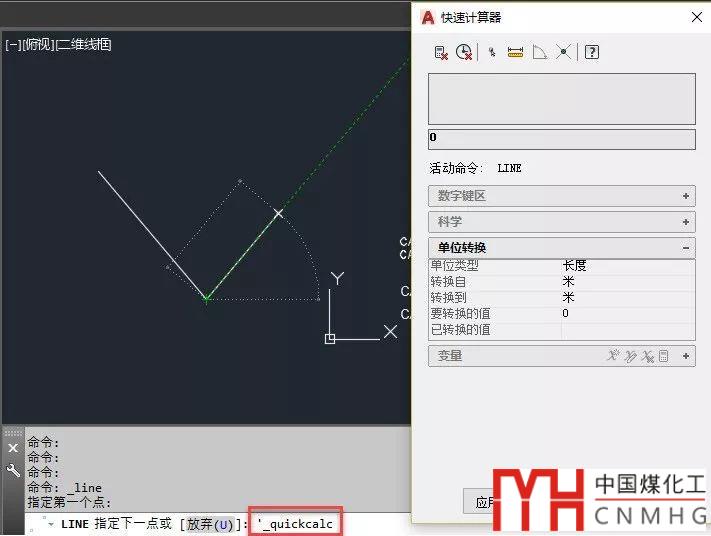

在繪圖命令執行的過程中，也可以用鼠標到菜單中選擇可透明執行的命令，比如說在畫線的時候在菜單里選擇快速計算器，如下圖所示。

不過在RIBBON界面的命令面板中單擊計算器按鈕卻無法透明調用，因為命令面板和菜單欄中的宏定義不同。

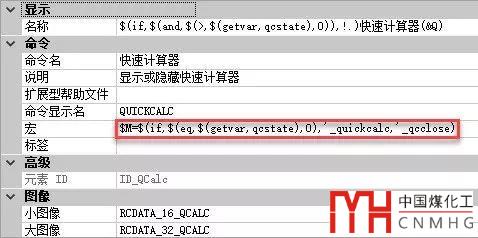

菜單項的宏定義如下圖所示：

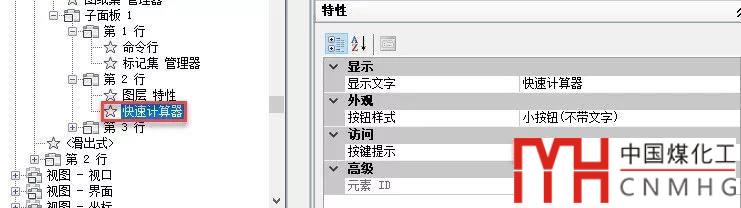

命令面板中的宏定義如下圖所示。

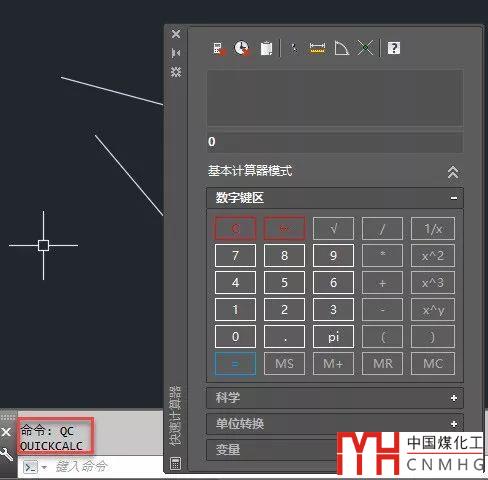

菜單項的宏定義進行了判斷，如果當前有繪圖命令在執行，會透明執行，而命令面板是直接執行命令。在高版本中直接調用快速計算器的對話框都不同，如下所示。

三、快捷鍵

輸入別名和輸入完整命令名是一樣的，比如輸入'Z和輸入'ZOOM是相同的，都需要在前面輸入'號。這里說的快捷鍵是指F3、F12或CTRL+8等這樣的功能鍵和組合鍵。

在畫線的時候按CTRL+8也可以透明調用快速計算器。

雖然大多數人并清除透明命令是什么意思，但實際上我們經常在使用。

很多命令是無法透明使用的，例如繪圖和修改的命令，我們不能畫線還沒有完成就去復制，輸入一個'CO，回車，肯定會提示我們COPY命令無法透明調用，如下圖所示。

我們其實不必關心那些命令可以透明調用，哪些不能。當用到某個要用命令行方式透明調用的時候，相關文檔或教程都會專門說明的，我們按照講解操作就好了。

以上技巧適用于AUTOCAD和浩辰CAD等同類的CAD軟件。
