教程 | Origin用風向玫瑰圖畫一個環形彩虹指南針！

時間：2020-08-31 來源：編輯之譚 瀏覽：
ORIGIN教程

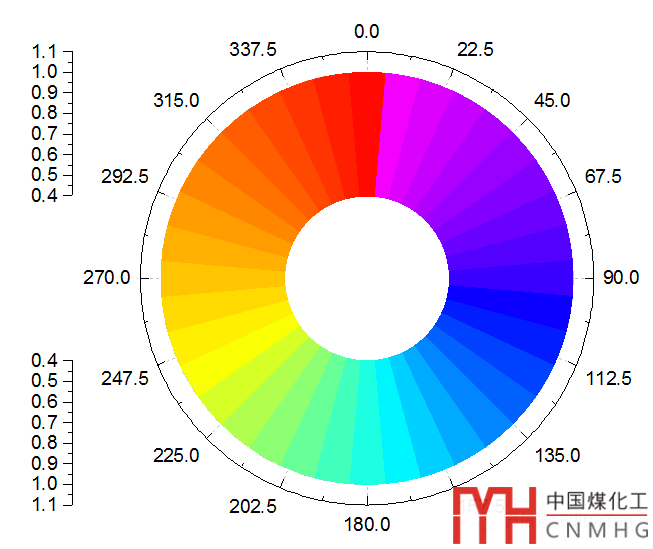

【導讀】上一篇提到了一個環形彩虹指南針的圖例，
點擊閱讀：教程 | Origin繪制最炫雙Y柱線圖、風向圖、彩虹指南針
巧妙地構造了一個填充顏色依據方向方位角度映射的彩色漸變環。

畫這個指南針，你將get到的不僅僅是繪圖技巧，更重要的是靈感。

【1min視頻教程】
信息里發送“視頻號”可關注【科研繪圖】視頻號。

1. 數據表的準備

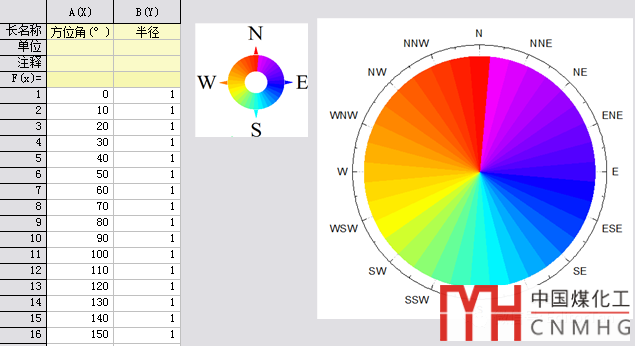

我們準備一張從0~360°、按10°遞增的X列，以1填充Y列的數據表。

2. 風向玫瑰圖的繪制
（1）通過菜單繪制

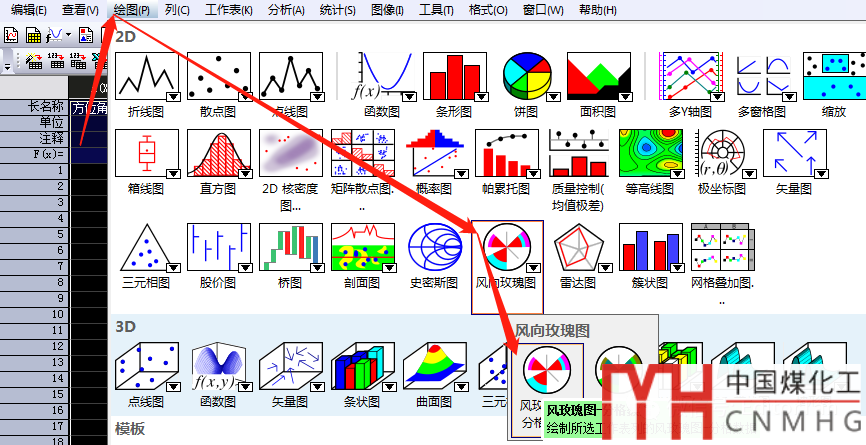

在origin2018中，選擇XY兩列數據，點擊Plot菜單，找到風向玫瑰圖。

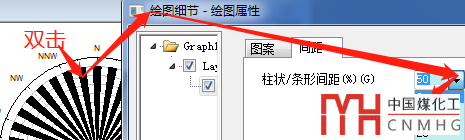

得到一張黑色、有間距的扇形圖，雙擊扇形，將間距改0，點擊應用。

（2）顏色映射

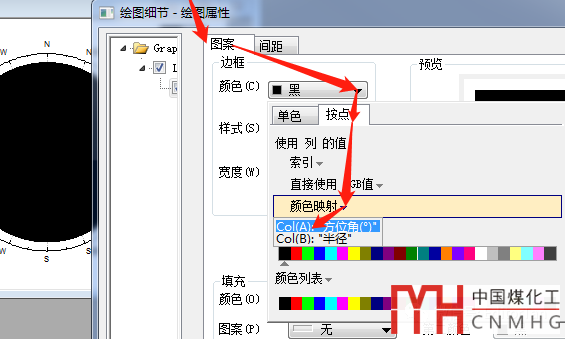

點擊圖案，點擊顏色下拉框，點擊“按點”，點擊“顏色映射”，選擇第一列“col(A)”方位角，確定。
按照同樣的方式，將填充色也按點顏色映射為第一列，我們得到一個8個扇形組成的圓面。
（3）修改映射級別

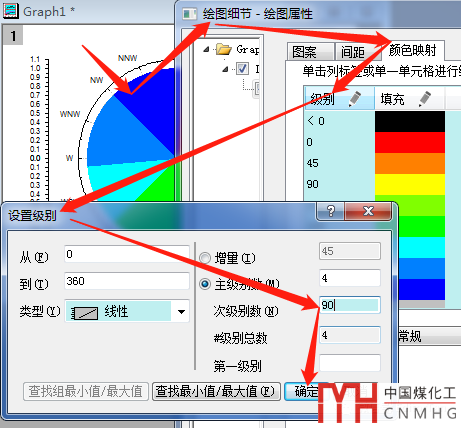

修改顏色映射的主級別、次級別，級別越多，顏色過渡越平滑。
再次點擊“確定”，得到下圖的效果：
（4）修改映射調色板

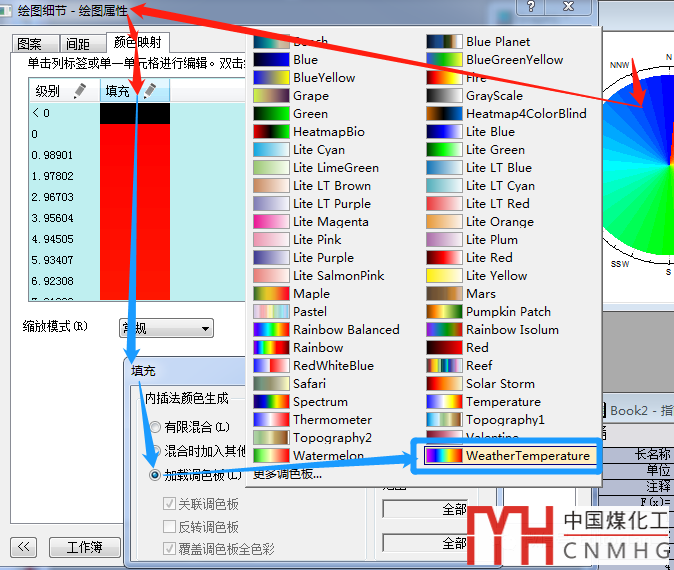

上圖是默認的映射顏色：從藍到紅漸變。我們可以選擇調色板中的氣象溫度配色。

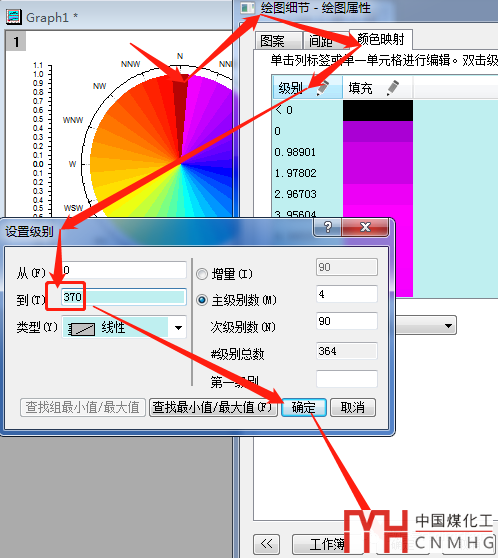

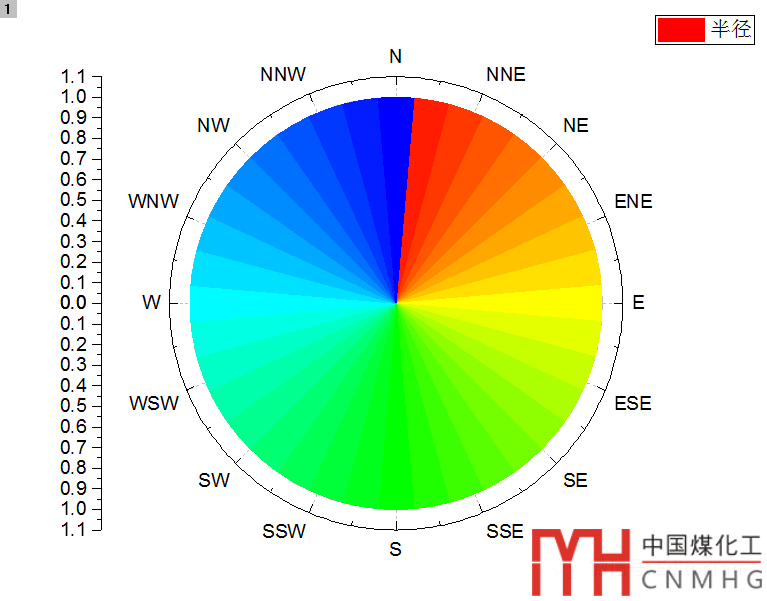

確定，確定，得到的漸變圖中有個很明顯的深紅色扇形，太突兀，這是有調色板配色的上限紅色突變深引起的。我們可以通過調整級別上限為370°

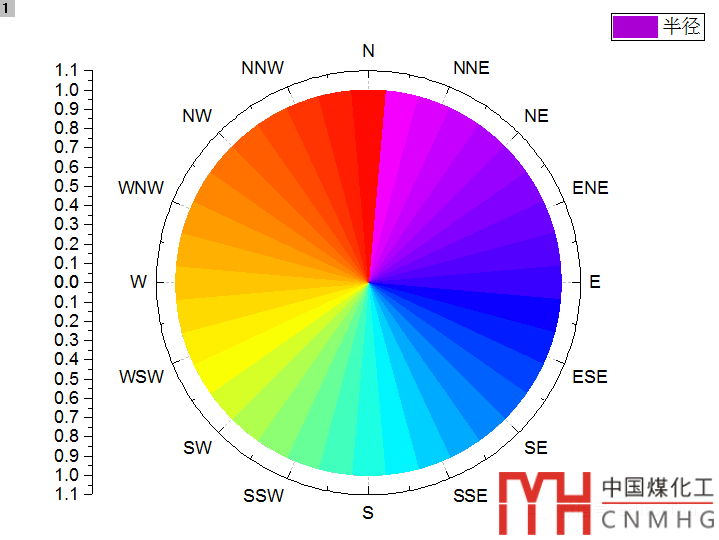

得到下圖的效果：
3.環形玫瑰圖
3.1 認識玫瑰圖的刻度
一般情況下，風向玫瑰圖中的刻度線、刻度都是有用的。在本教程中，我們只要構造一個彩虹環，其他刻度線、刻度值都需要隱藏。在隱藏之前，我們認識一下它們。
（1）角度坐標軸

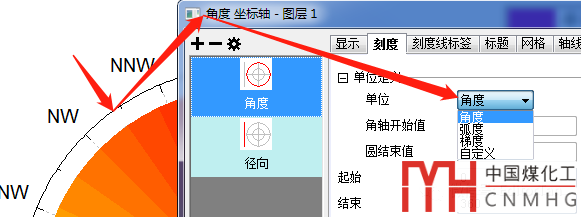

雙擊圓形刻度軸，我們注意到“單位”：角度、弧度、梯度、自定義，可根據具體實驗數據選擇。
（2）圓軸刻度值

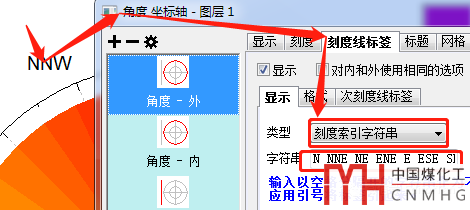

雙擊刻度值“NNW”，它默認采用的是“刻度索引字符串”，也就是說，我們可以手動輸入一串文字，那么顯示的是字符串，當然也可以輸入“北 北北東 北東 東北東 …… ”。

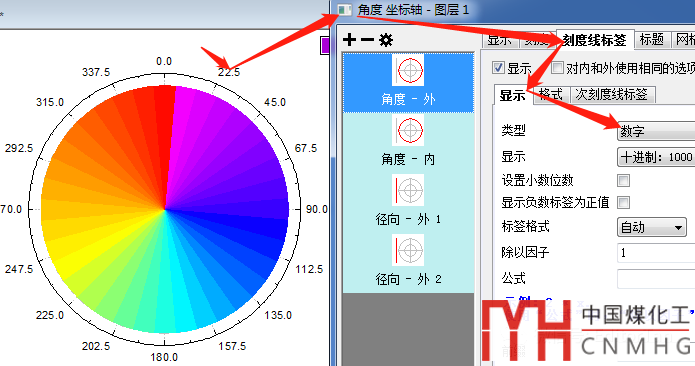

如果我們將“顯示”改為“數字”，則變?yōu)榻嵌攘恕?/span>
這是系統默認的角度坐標系，正北是0°，右邊為90°，下邊是180°，等等。
（3）徑向坐標軸

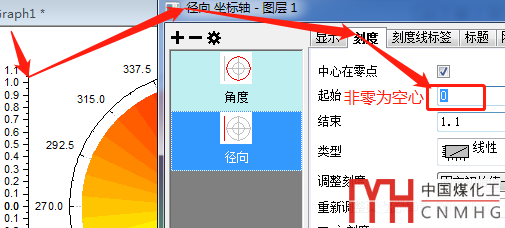

雙擊左側的徑向坐標軸，可以跟普通坐標軸一樣，修改刻度范圍。如果我們需要設置空心，可以將“起始”值設置為正值非零值。
例如我們設置為0.4，可以得到下圖的效果：
3.2打造彩色環

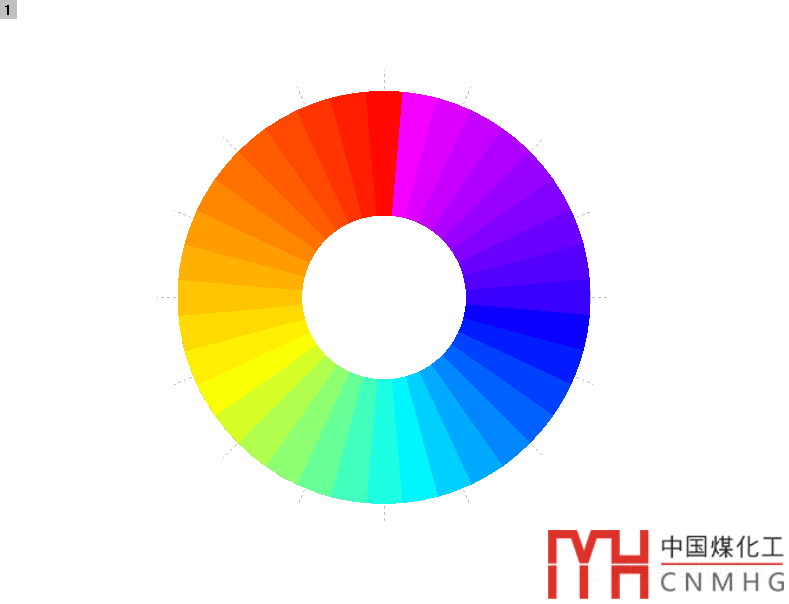

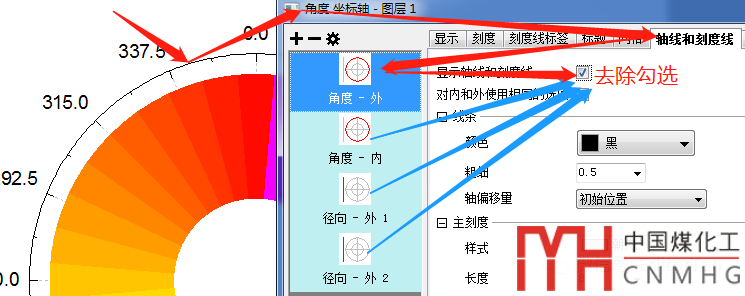

我們需要一個環形彩虹指南針，所以上圖的所有軸線、刻度值都要隱藏。雙擊軸，點擊“軸線和刻度線”，依次點擊左側視圖，分別去除“顯示軸線和刻度線”右邊的對鉤?
再點擊上圖的“刻度線標簽”，依次重復上圖中的操作，將“顯示”?都去除，刻度值也全部被隱藏了。
4.環形彩虹指南針

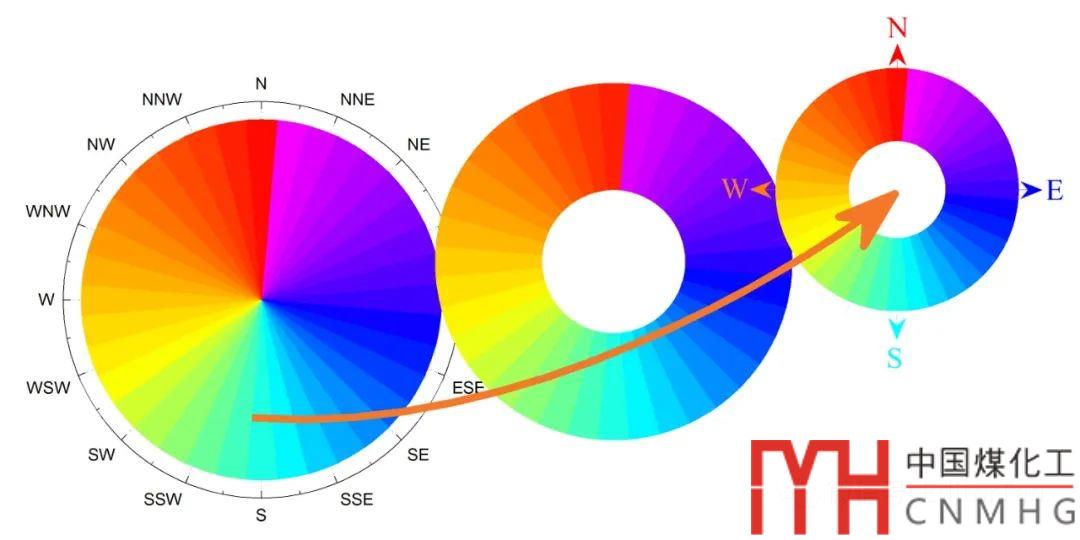

接下來，我們可以將上面的環形彩虹拷貝到已經繪制的圖中，添加箭頭和NWSE方位字母。
（1）繪制箭頭

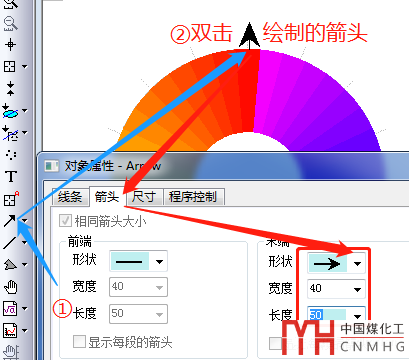

利用左側箭頭工具，按Ctrl不放，畫出一個超短箭頭。雙擊箭頭，選擇一個箭頭末端符號，修改箭頭大小。
（2）修改箭頭顏色

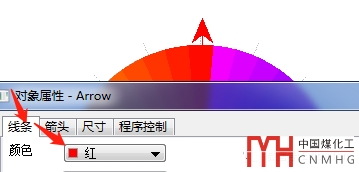

點擊上圖中的“線條”，修改為相應的顏色。


（3）添加字幕“N”
在箭頭上方點擊右鍵，選擇“添加文本”，輸入"N"，修改字體、大小、顏色。
怎樣旋轉箭頭：
在繪制的箭頭上點擊2次，會出現旋轉的4個句柄，點其中一個句柄旋轉任意角度，如果想旋轉成水平、45°、垂直三種方式，請按下Ctrl鍵不放，拖動旋轉句柄。

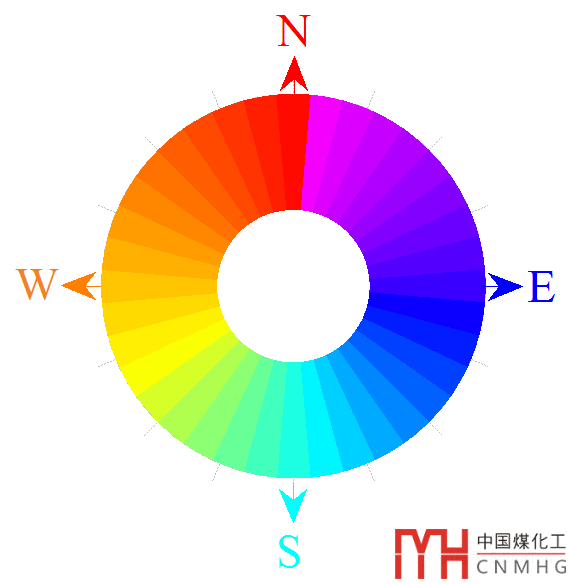

最終得到下圖的效果：
