在CAD中，當光標移動到圖形窗口中時會顯示成十字光標。十字光標默認長度是屏幕寬度的5%，很多人喜歡將十字光標設置成100%，充滿整個圖形窗口。十字光標橫豎線默認與XY坐標軸平行，有助于觀察圖形相對位置。十字光標線的長短并不重要，完全取決于個人的習慣，其實更重要的是十字光標中間的小方框，下面就講講這個方框有什么用。

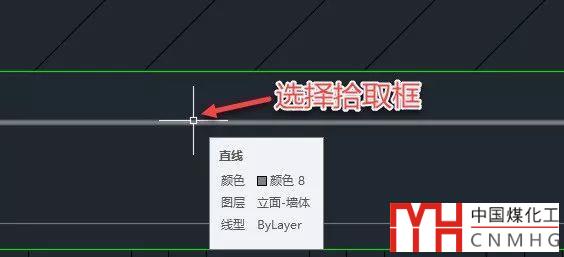

在CAD中不執行任何命令時十字光標中間會顯示一個小的方框，此時將光標移到某個圖形的邊界附近，圖形就會亮顯（不支持選擇預覽的低版本不會亮顯），單擊可以將圖形選中。此時的十字光標中間的方框叫選擇拾取框，當光標移動到圖形附近，只有當圖形的邊界線進入方框范圍的時候，圖形才可以被選中，如下圖所示。

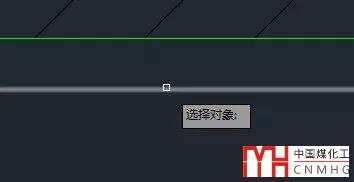

如果我們沒有選擇對象，先執行了某個修改命令，例如執行移動M、復制CO命令時，會提示讓選擇對象，此時十字光標的線消失了，只剩下選擇拾取框，如下圖所示。

選擇拾取框的默認大小是3個像素，如果屏幕分辨率比較高的話，方框非常小，用他來點選圖形比較費勁，我們可以將選擇拾取框的大小調大一點。調整方法如下：

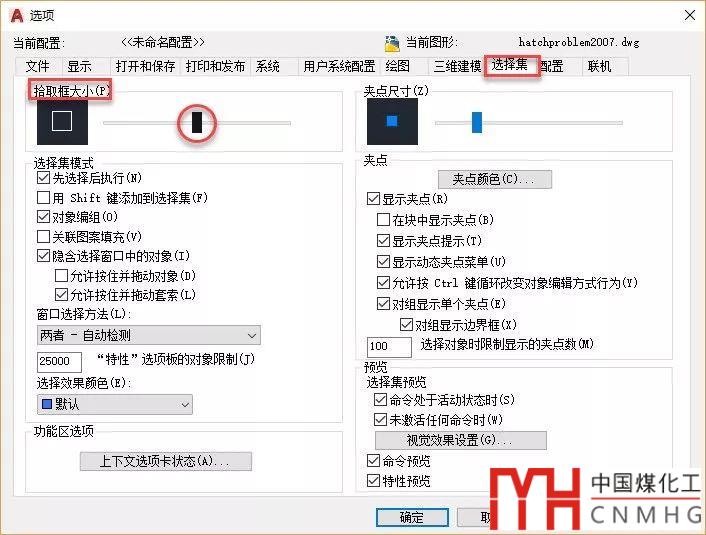

1、輸入OP回車，打開選項對話框，在選擇集選項卡的頂部拖動滑塊來調整選擇拾取框的大小，如下圖所示。

2、也可以直接通過變量設置拾取框大小，輸入PICKBOX，回車，輸入拾取框大小的像素點數，比如8或10，回車。

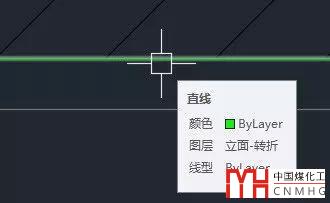

我們可以根據我們的屏幕分辨率、圖形密集程度調整選擇拾取框的大小，可以打開一張常規圖紙，將選擇拾取框調整成不同的數字后選擇一下圖形試試，看看那個尺寸比較順手，如下圖所示。

當十字光標用來選擇對象時，中間的方框是選擇拾取框。

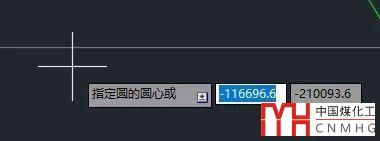

當繪圖或執行修改命令，命令行提示讓指定點坐標時，十字光標中間的方框消失了，如下圖所示。

其實這時候也應該有一個方框，只是在高版本中這個方框默認被隱藏了，它被叫做自動捕捉靶框，我們可以將它顯示出來看一下。

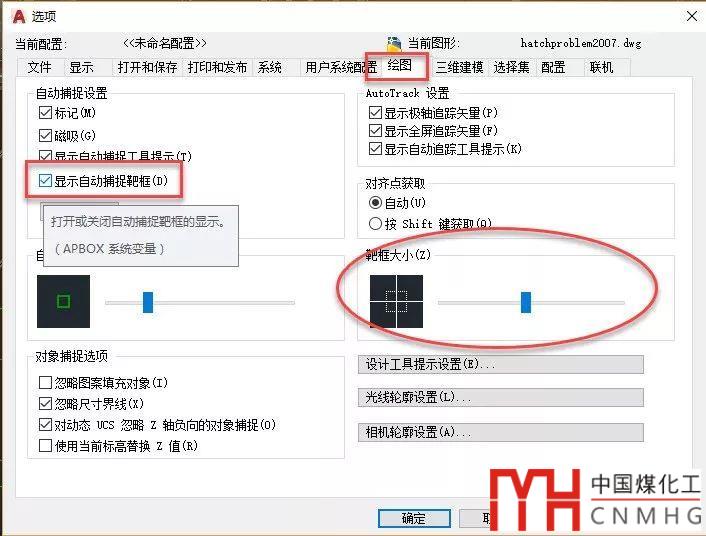

在選項OP對話框的繪圖選項卡中勾選“顯示自動捕捉靶框”，如下圖所示。

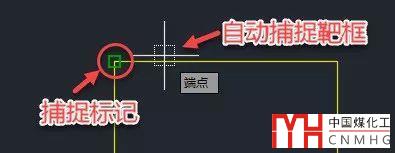

在這個選項卡中還可以設置靶框大小，即使靶框不顯示，靶框的大小也會對捕捉產生影響。當線位于捕捉靶框范圍內時，才能捕捉到線上的特征點，如下圖所示。

我們可以先顯示自動捕捉靶框，嘗試將捕捉靶框調整不同大小，看看靶框設置成多大時捕捉比較順手，選定大小后可以再設置不顯示自動捕捉靶框。自動捕捉靶框以前發過文章介紹過，這里就不再詳細介紹了。

CAD對象捕捉的靈敏度由什么控制？

CAD十字光標中間空心怎么辦？

總結一下，十字光標中間的方框不是一成不變的，選擇對象時顯示的是選擇拾取框，用于捕捉的時候方框就變成了自動捕捉靶框（即使不顯示，也是按照設置的大小起作用的）。無論是拾取框還是靶框，就像一個瞄準鏡，圖形邊界位于方框范圍內時才會被選中或捕捉到，我們根據自己的顯示分辨率和圖形特征來調整方框的大小。
