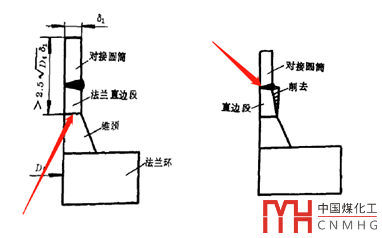

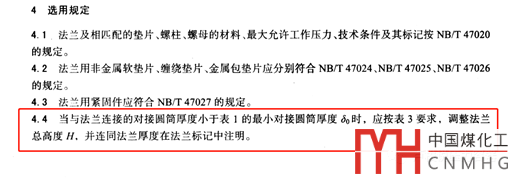

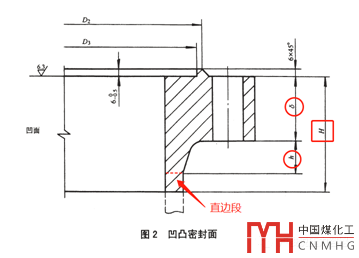

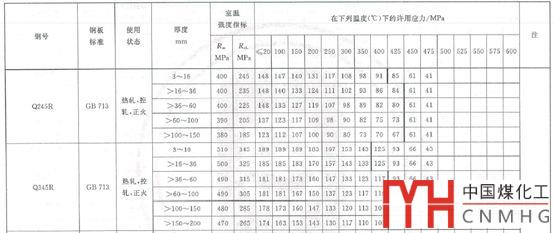

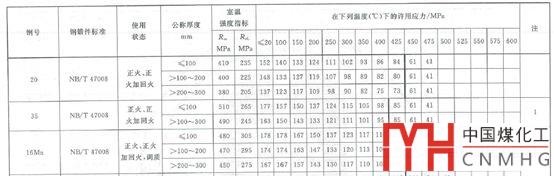

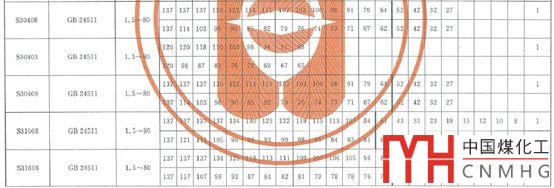

NB/T47023的4.4規定，當與法蘭連接的圓筒厚度小于標準表1的最小值時，應將法蘭總高度H加長，如下圖所示。由下圖可以看出，這種情況下的H加長，只是直邊段變長了，而法蘭盤厚度δ、錐頸長度h是不變的。至于其他情況，如單獨將δ或h加長，H也應加長，也就是說保證直邊段長度。這部容器法蘭標準沒釋義，關于這個“與法蘭對接圓筒最小厚度”及“直邊段長度調整”的內容，可以參考文獻：桑如苞. 關于壓力容器法蘭標準若干問題的建議[J]. 化工設備設計, 1997, 34(5). 相關內容整理如下：文獻指出，長頸對焊法蘭主要是用于管殼式換熱器，這個“對接圓筒最小厚度”的規定也是以GB151編制組提出的要求為依據的。因?yàn)镚B151和GB150中有關圓筒最小厚度的要求不盡相同，所以長頸對焊法蘭用在換熱器上，就是會經常碰這個“最小厚度”的問題。（注：NB/T容器法蘭標準正是基于GB/T150中的法蘭計算方法。）首先，來看理想的情況：圓筒與法蘭直邊段等厚對接。文獻指出，此時直邊段與錐頸連接處（下方左圖中紅色箭頭所指）通常是法蘭應力最大的地方，對于“標準的法蘭”這是核算過的，結構的強度是有保證的。但對于圓筒與法蘭直邊的不等厚對接，因?yàn)橹圃斓男枰话愕脤⒅边叾蜗鞅≡倥c圓筒對接。這時候，直邊段削薄端與圓筒連接處（下方右圖紅色箭頭所指）成了法蘭應力最大的地方，必須對這個地方的應力重新進行核算。這個“被削薄的直邊段”也可看作“錐頸”，且稱之為“錐頸2”，即可按GB/T150中法蘭錐頸的計算方法進行校核。1、法蘭錐頸計算時要控制系數f=1，在錐頸大小端厚度確定的情況下，可以通過調整錐頸高度來保證f=1，詳見GB/T150.3的圖7-7。2、系數f=1的意思是，錐頸大端、小端的應力相等。3、容器法蘭標準已經對錐頸大端的軸向應力水平進行了控制，若f=1，小端也是安全的。這樣來看，長頸對焊法蘭標準NB/T47023規定“對接圓筒厚度較小時，應將H加長”也就容易理解了。問題來了，如果圓筒材料的許用應力低于法蘭，在“錐頸2”大端、小端應力相等時，大端校核合格，小端可不一定就是合格的。那么此時，標準給定的H修正值是否足夠？還要不要再增加“錐頸2”的高度，以降低小端的應力水平呢？襯不銹鋼的碳鋼法蘭在與不銹鋼圓筒對接時，是可能遇到這樣的問題的。對于碳鋼法蘭+碳鋼圓筒則不會，為啥？看下面幾張圖中給出的碳鋼鍛件 、碳鋼板、不銹鋼板的許用應力可以發現：類似于16Mn鍛+Q345R圓筒，20鍛+Q245R圓筒，圓筒鋼板的許用應力都是高于或者接近于法蘭鍛件的，法蘭都合格了，圓筒自然沒問題。但如果是襯304的16Mn鍛件法蘭+304圓筒，304許用應力是比16Mn鍛件低一些的，對于低碳不鋼鋼更甚。解決辦法：1、按GB/T150.3進行校核；2、將法蘭的等級選高，即法蘭最大允許工作壓力與設計壓力比值，放大一點，留出裕量。
