管法蘭的繪制技巧
管法蘭是壓力容器中常用的部件，從VCAD試用版的使用情況來說，使用的最多的就是管法蘭。雖然大家都用管法蘭程序來繪制管法蘭標準件，但是還是有很多小技巧能夠幫助您快速解決管法蘭的很多問題。
VCAD的管法蘭有兩個，一個是gbfl（HG/T20592和20615的法蘭）還有一個是eafl（ASME B16.5和EN的法蘭）。下面以gbfl為例。
gbfl程序中收錄的法蘭種類包括：歐標法蘭型式有：PL，SO，WN，PJ/SE,BL,BL(S),密封面型式有FF，RF,M,FM,T,G.組合的各種壓力等級的各種直徑的法蘭。美標法蘭包括型式有： SO，WN,LWN,LF/SE,BL,大直徑AB系列，大直徑法蘭蓋AB系列，密封面型式有FF，RF,M,FM,T,G.組合的各種壓力等級的各種直徑的法蘭。
程序界面如下：

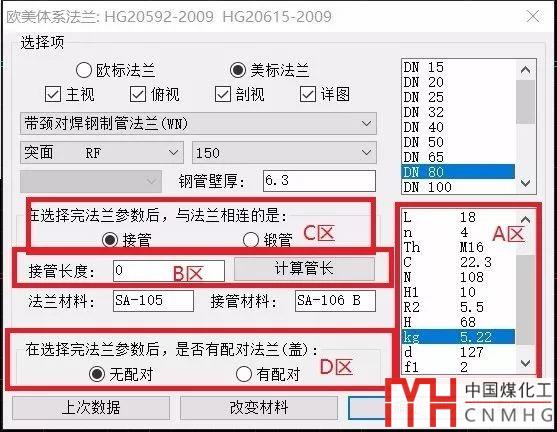

繪制標準件時通過選擇法蘭標準，主要視圖，法蘭型式，密封面，壓力等級，公稱直徑獲得法蘭的主要尺寸，并將主要尺寸顯示在A區。A區包含所選法蘭的所有尺寸。例如法蘭螺栓Th，法蘭的數量n，法蘭高度H，法蘭的重量kg。
對于B區來說，主要是為了計算接管長度。此處VCAD使用了2個概念：
-
接管精確長度：通過“計算管長”計算所得的長度L1，并顯示在接管長度上。
-
接管圖面長度：畫在DWG中的圖面長度L2
在化工設備中，由于相貫線的存在，L1一般不等于L2。就是說，圖面測量的L2值，并不與精確長度L1值相等。
但是某些特殊情況L1=L2，這時不需要“計算管長”，只需要將接管長度值L1定為0,此時圖面的接管長度就會是實際長度。

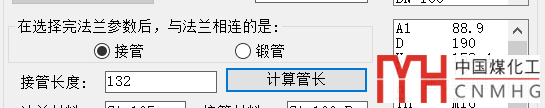

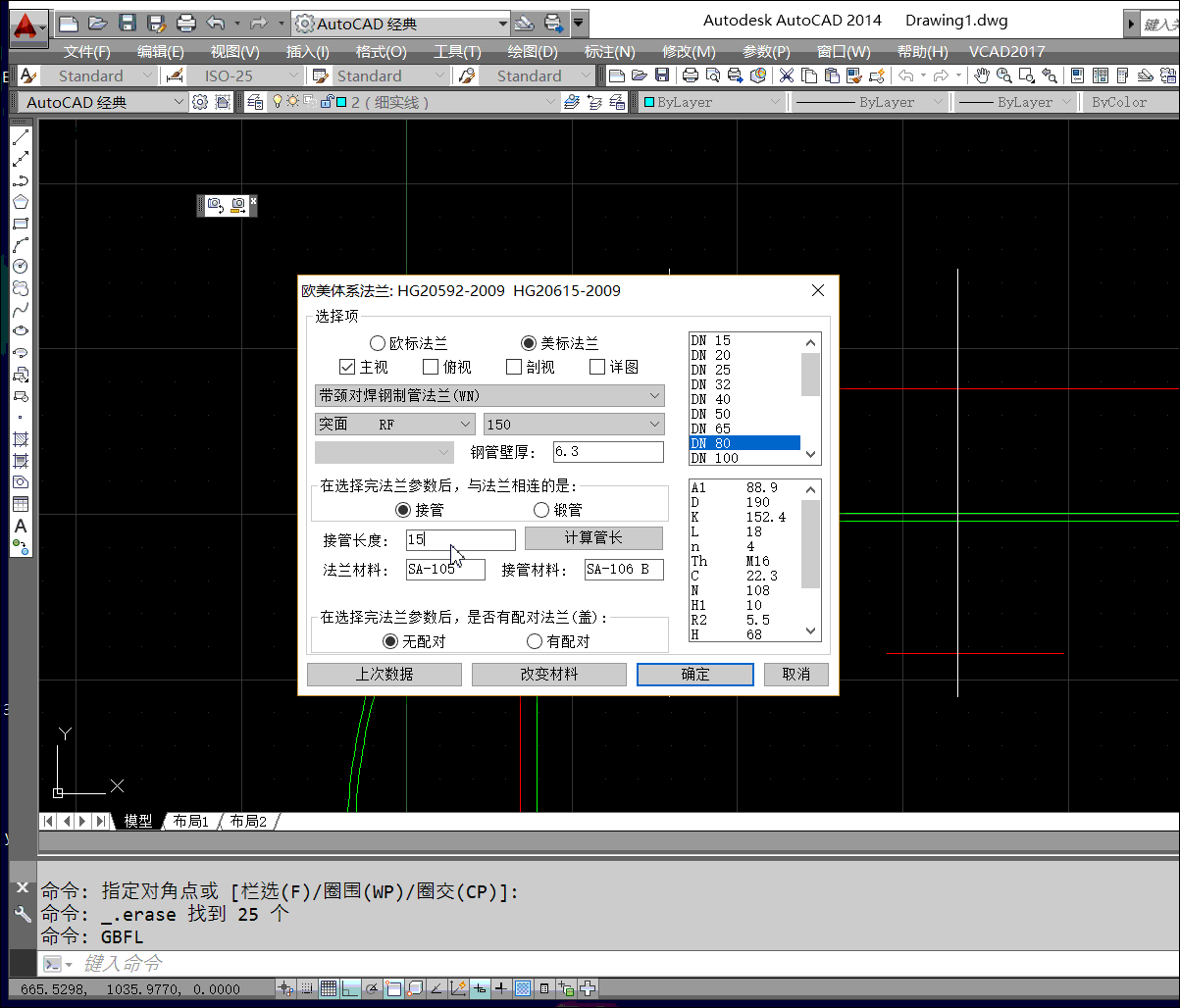

從上面演示可以得到，當接管長度輸入為L1=150時，無論怎么畫，圖面多長，明細表中都為150。當輸入長度L1=0時，圖面上畫多長，明細表中就多長，比如上面的L1=L2=330。

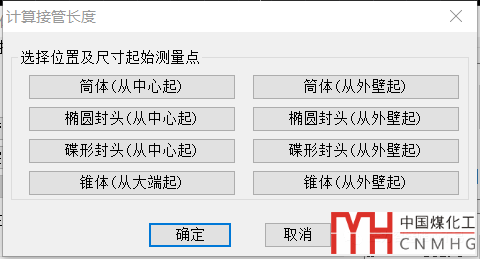

L1手動輸入不是很精確，所以VCAD制作了一個可以輔助計算L1的子程序“計算長度”。點擊之后出現界面：
根據實際情況選擇，例如選擇接管所在位置為“筒體（從中心起）”

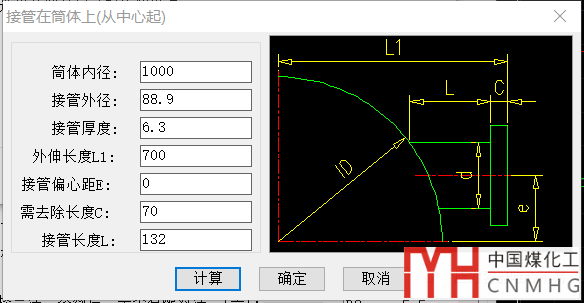

輸入正確的筒體內徑，以及外伸長度和接管偏心距E，點擊計算，則可以得到接管的精確長度“接管長度L”。點擊確定，此長度會將值傳給接管長度：

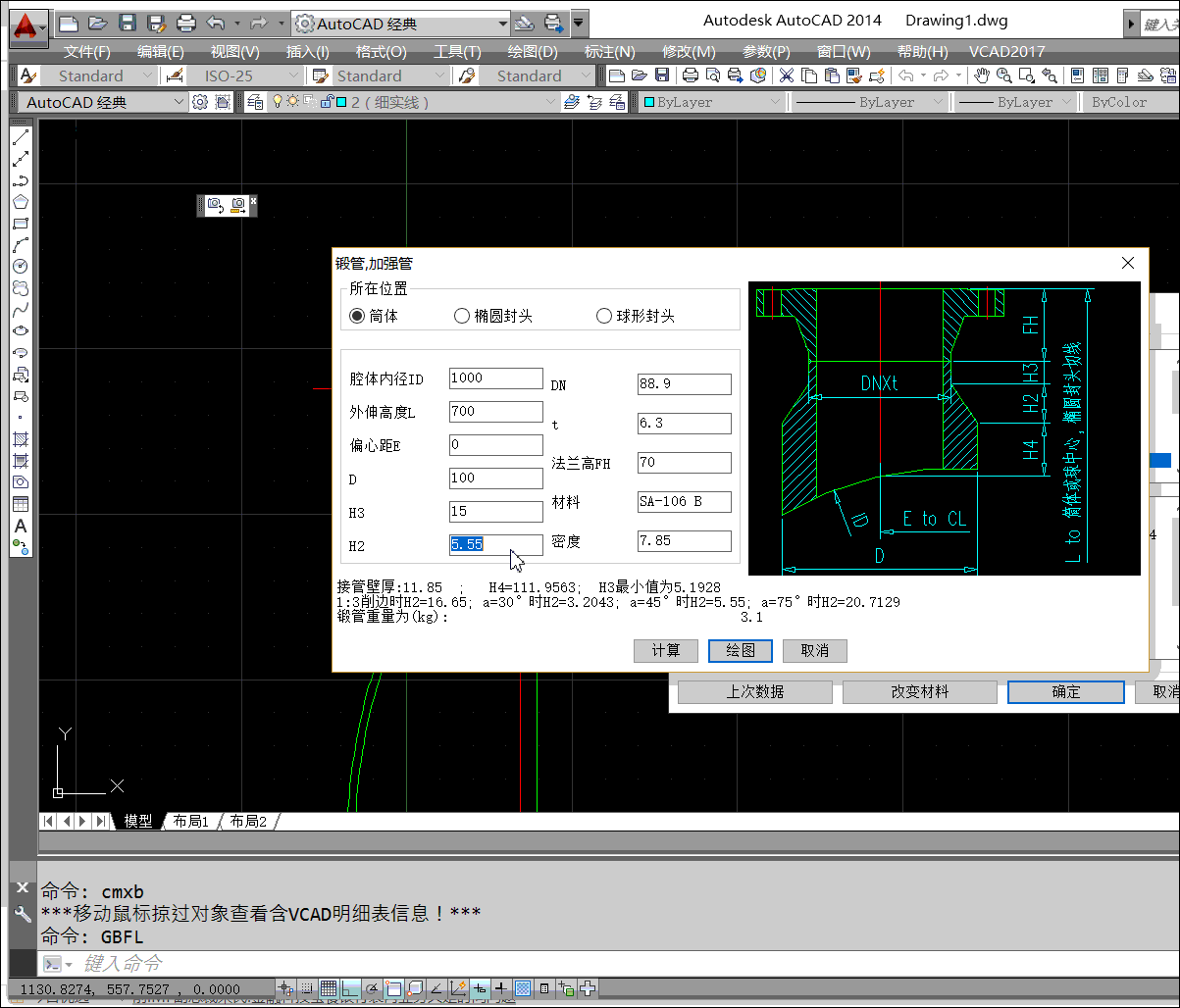

如果接管是一個鍛管，那么可以選擇C區的鍛管按鈕，將會出現如下的界面。

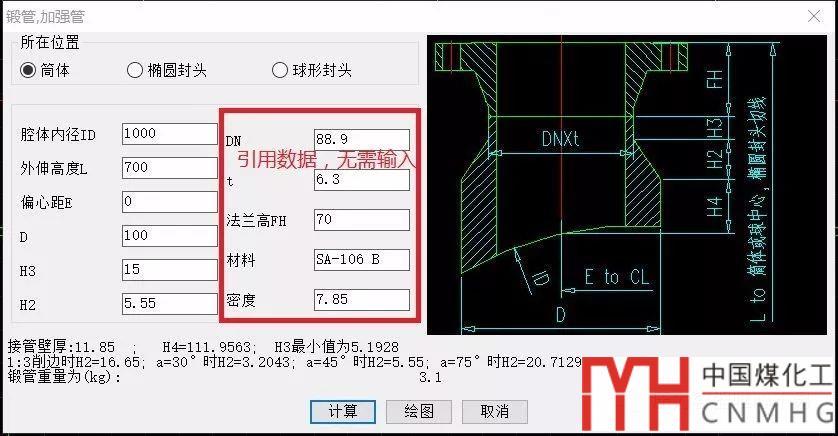

輸入正確的ID，L，E，D，H3，H2，可以獲得鍛管的數據。按計算按鈕，程序會計算鍛管的壁厚和補強高度H4（方便邊計算邊畫圖，將此數值輸入SW6中計算），并獲得1:3削邊時的高度，過渡段角度為30°，45°，75°時候的H2數值。將其填入數據中。再點擊繪圖：

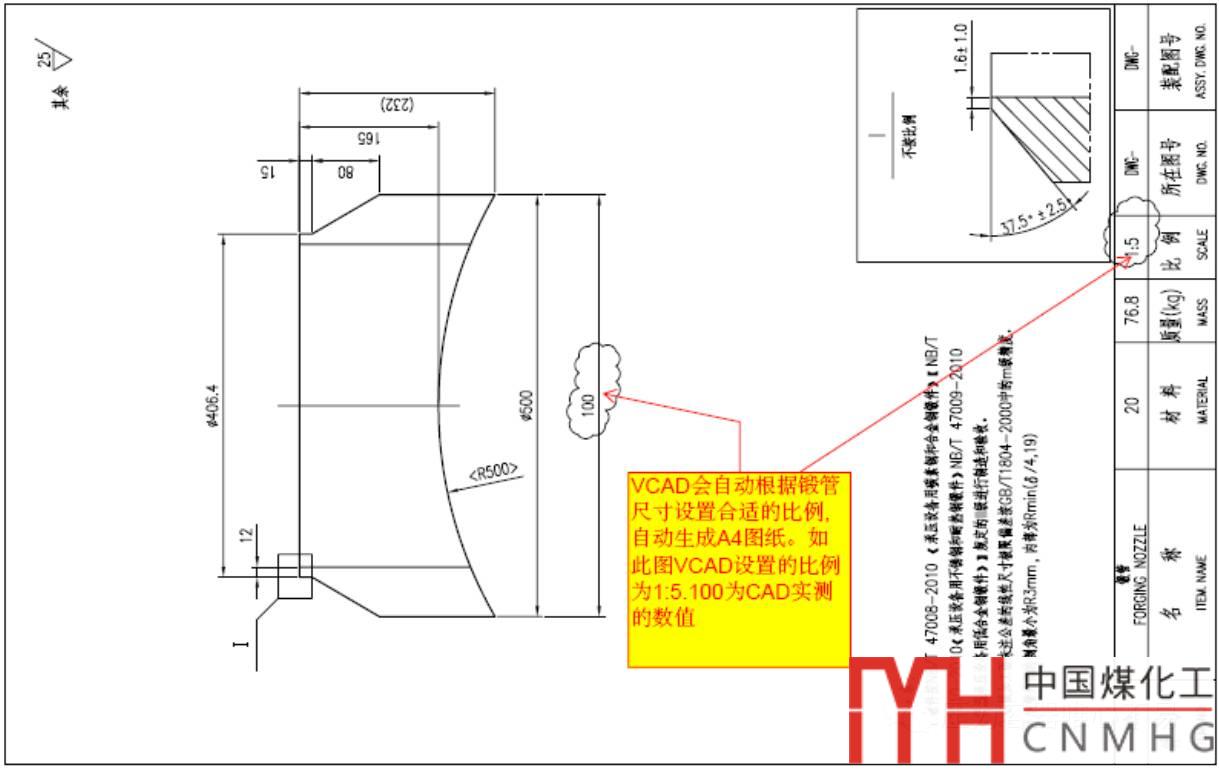

程序會精確的繪值法蘭和鍛管，并按比例出一張A4的鍛管圖。
如果法蘭帶了一個法蘭蓋，那么一定要試試D區的配對。
點擊配對單選，可以得到如下界面：

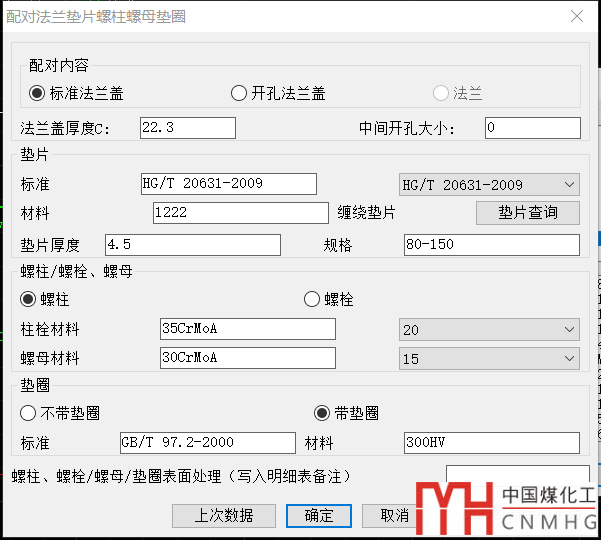

可以自動繪制法蘭蓋墊片螺柱螺母墊圈。所有圖形都含有數據。

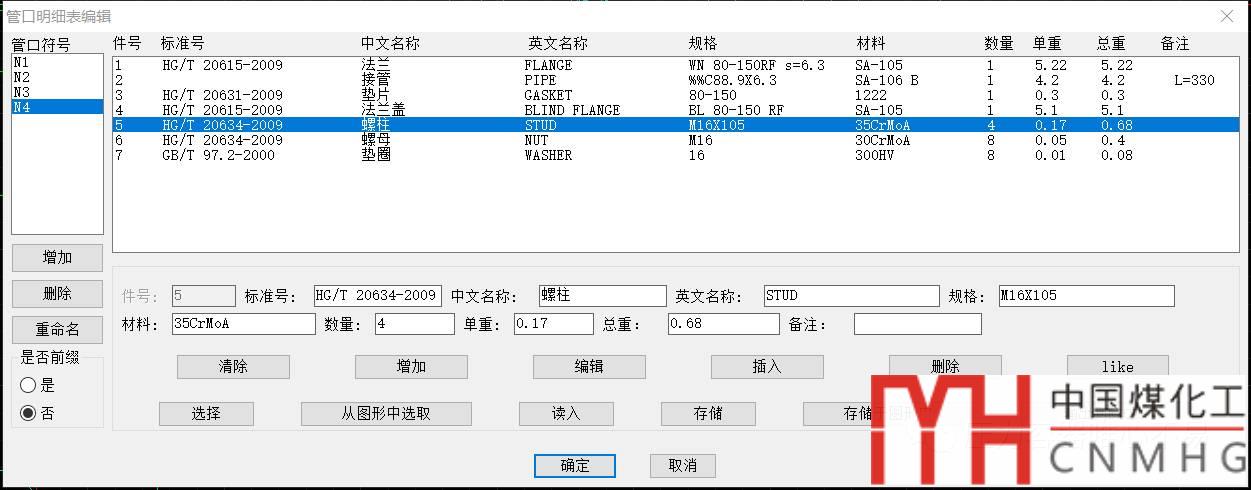

有人要問，為什么一個法蘭程序要做的這么復雜，我只想要個標準件。但是畫個標準件并不是VCAD想做的，畫完這么多法蘭，做明細表是不是需要花費大量的時間？如果按照VCAD的方式來做，那么畫完圖形做明細表是一件再享受不過的事情。
不僅僅可以輸出到Autocad，還可以輸出為EXCEL格式，TXT格式，方便您利用已知數據。
當然法蘭程序還有很多很好的細節，比如“上次數據”，可以方便的回到上次所輸入的規格。比如“詳圖”，可以生成法蘭的制造加工圖。
