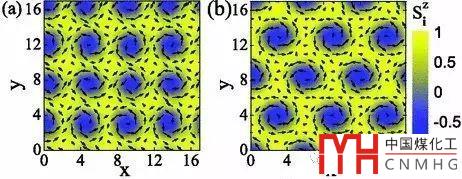

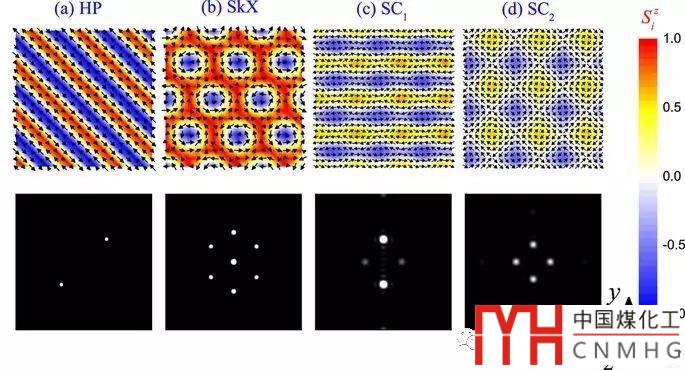

圖片來源：Phys. Rev. A, 2013, 88, 013612。

圖片來源：Scientific Reports, 2016, 6, Article number: 29126。

以自旋構型分布圖為例，來講解Vector+Heatmap圖的繪制方法。

1. 導入數據：將txt文本數據導入到Origin中，可以使用復制、黏貼來完成，同樣可以使用數據導入的方法。【后臺回復“導入”，查看有關數據導入的詳細介紹。】





2. 數據預處理：Vector圖數據

   1. 由于Origin只提供了兩種Vector圖的模板，Vector XYAM和Vector XYXY，前者用于繪制給出了起點坐標和向量方向及模的Vector圖，后者用于繪制給出了起始坐標的Vector圖【點我打開鏈接，查看關于Vector圖的詳細介紹】。

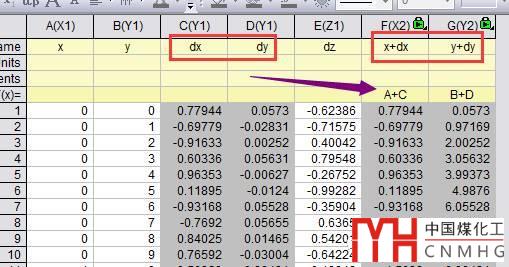

   2. 例子中給出的數據為起點坐標（x和y），以及二者的增量（dx和dy），因此需要預處理一下數據，使之變成起始坐標的形式，(x,y)->(x+dx,y+dy)。





3. 數據預處理：Heatmap圖數據

   1. 對于Heatmap圖，不能使用XYZ形式的數據繪制，需要將XYZ轉化為Matrix的形式。

   2. 右擊，將dz列設為Z

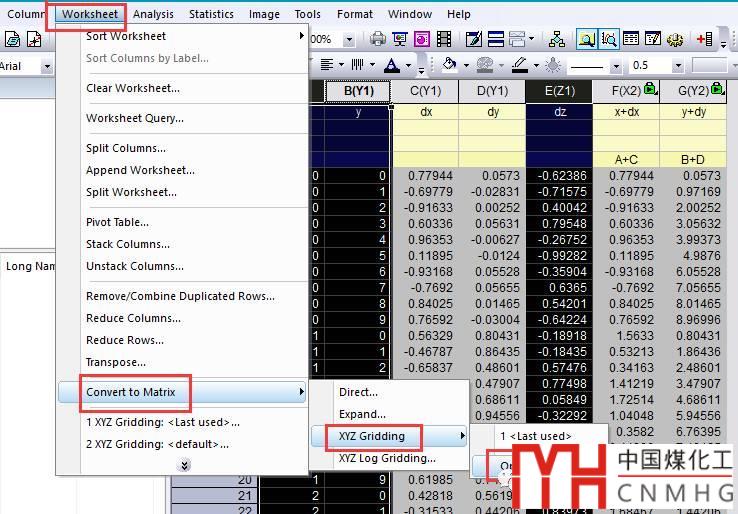

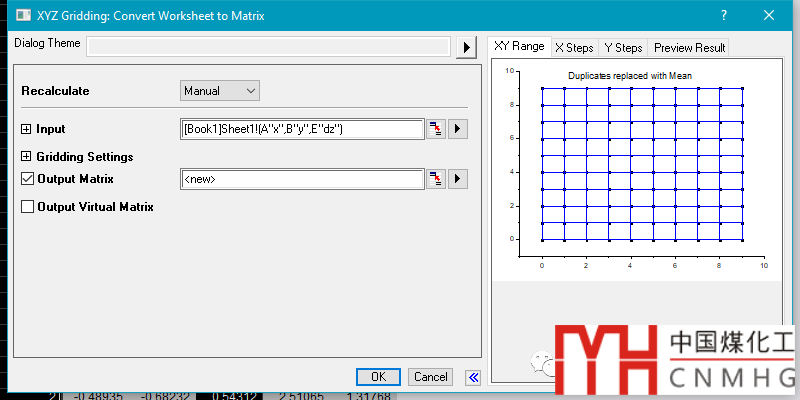

   3. 選擇x,y和dz三列數據，依次選擇Worksheet->Convert to Matrix->XYZ Gridding->Open Dialog,打開轉換對話框

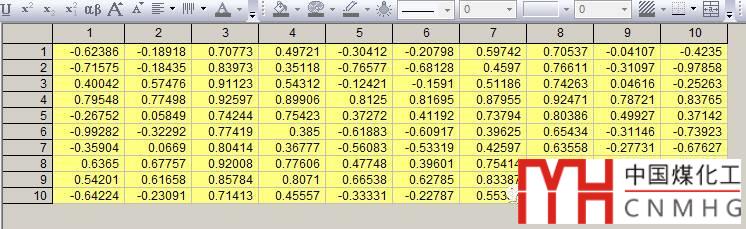

   4. 直接點擊OK，生成一個Matrix格式的數據文件。

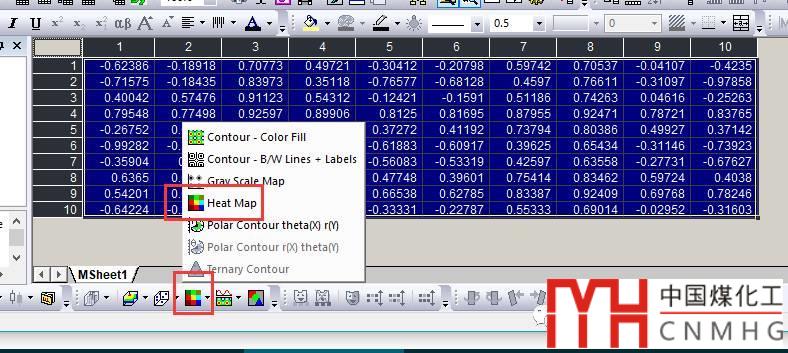

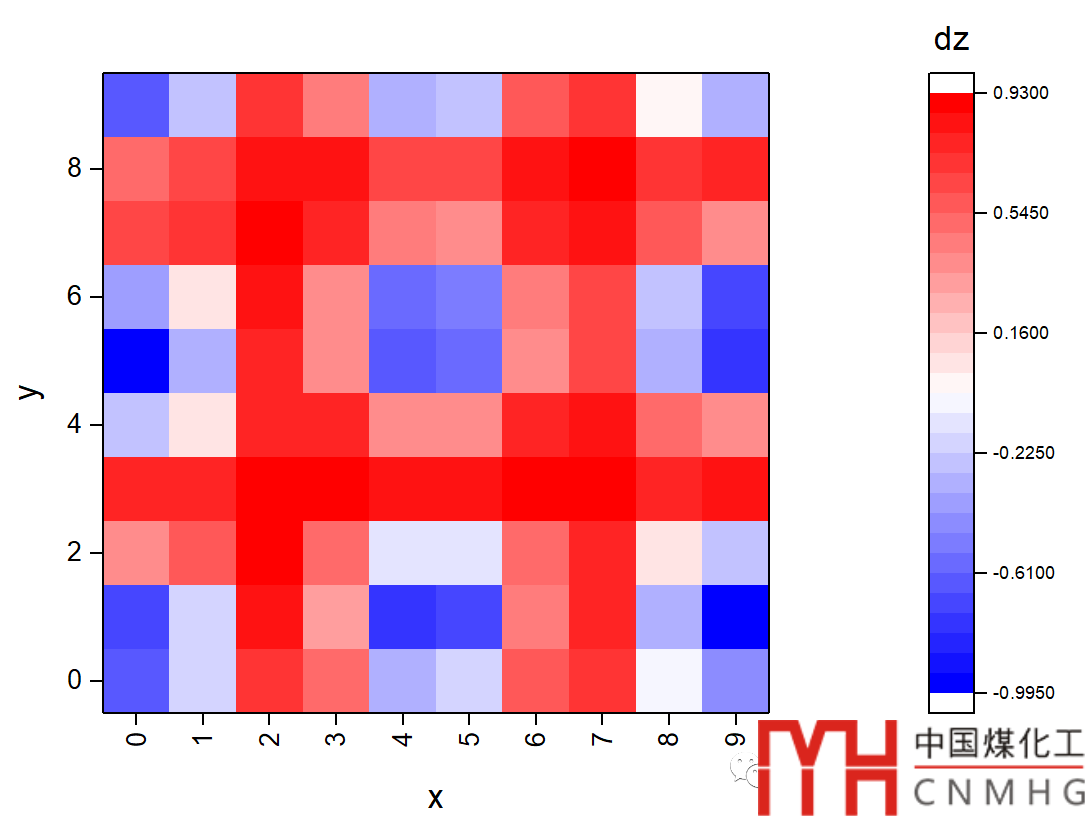

4. 繪制Heatmap圖：選中生成的Matrix數據文件，插入Heatmap圖







5. 繪制Vector圖

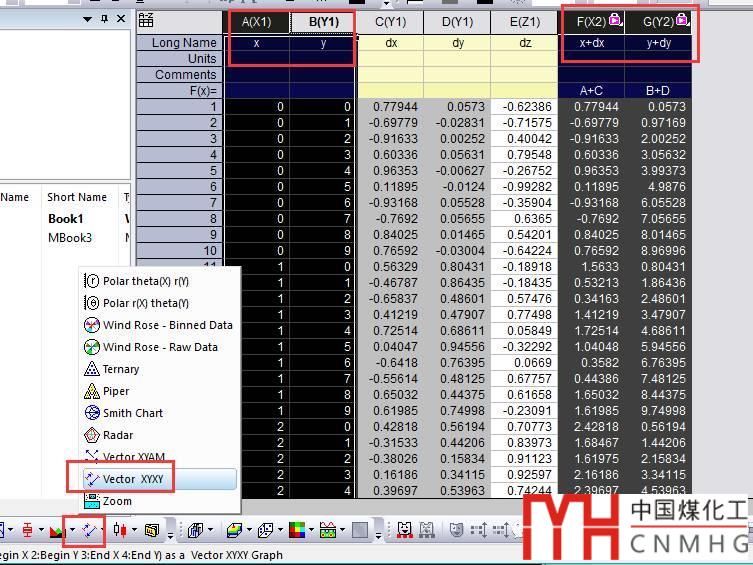

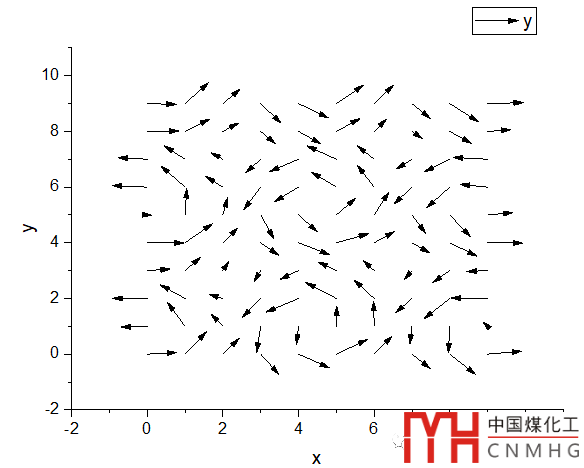

   1. 選擇(x,y)和(x+dx,y+dy)數據，繪制Vector XYXY圖

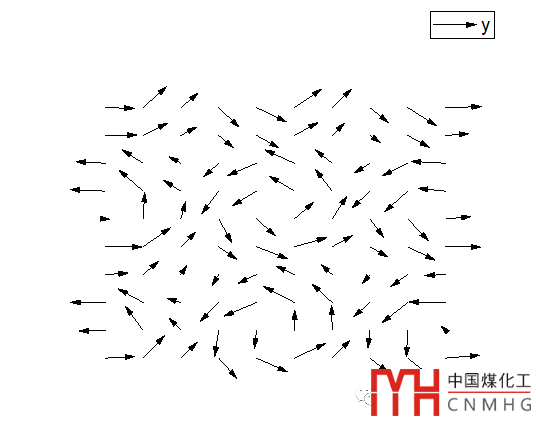

   2. 刪除Vector圖中的坐標軸等信息，只保留Vector和Legend，便于后續的處理。





6. Merge

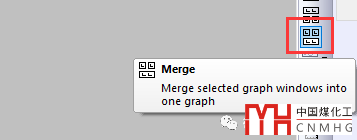

   1. 右側工具欄中選擇Merge，打開Merge對話框



   2. 選擇要Merge的圖形，【注意：先選擇Heatmap圖，后選擇Vector圖】



   3. Arrage Settings里設為一行一列

   4. Spacing中Right Margin設為25。

   5. 完成圖形的Merge?！军c我打開鏈接，查看更多關于圖形Merge的介紹】。



7. 圖形美化：更換顏色等，完成圖形的繪制。

   1. 設置坐標軸：將兩圖層的坐標軸Link起來，實現同步變化。【點我打開鏈接，查看關于坐標軸Link的更多信息】

   2. 變換Heatmap圖的Colormap顏色

   3. 設置坐標軸的取值范圍【后臺回復“坐標軸”，查看有關坐標軸格式設置的詳細介紹。】

   4. 設置Legend【后臺回復“圖注”，查看有關圖注軸格式設置的詳細介紹。】

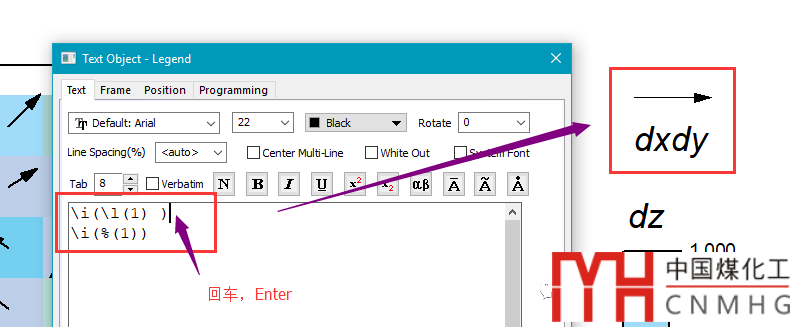

      1. Vector圖：打開Legend Properties，將光標移動到%(1)前，回車（Enter），使之換行



         。

      2. Heatmap圖：進行縮小等操作

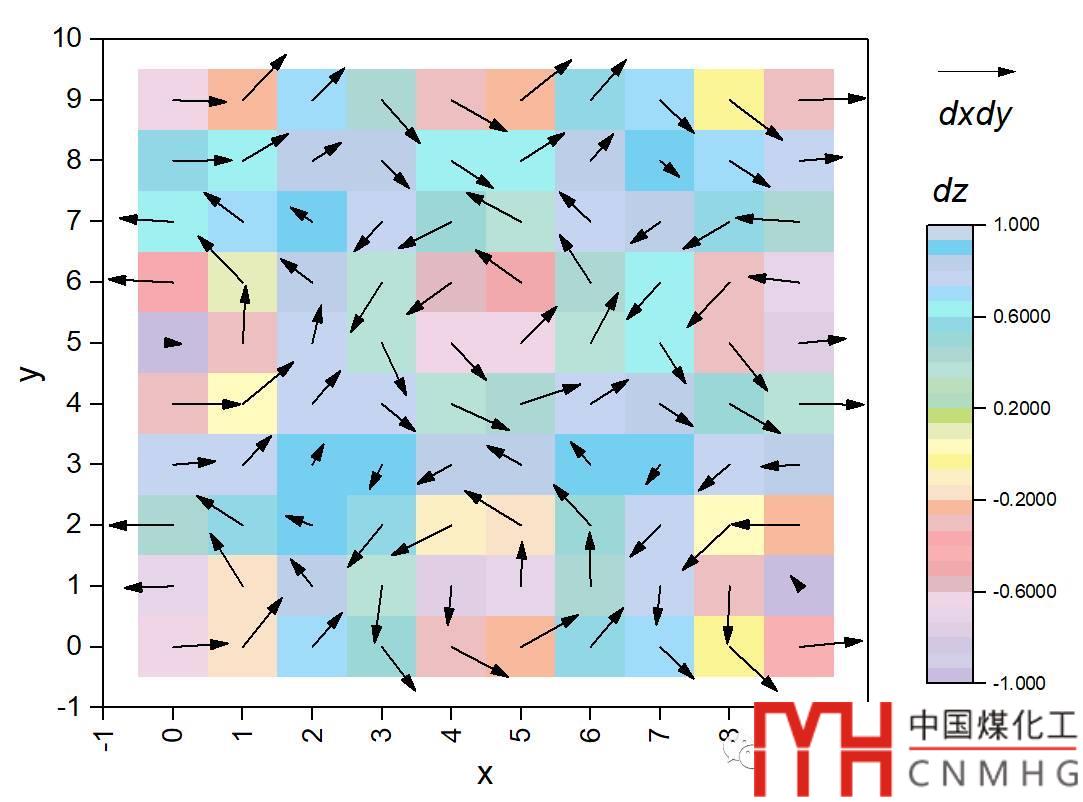

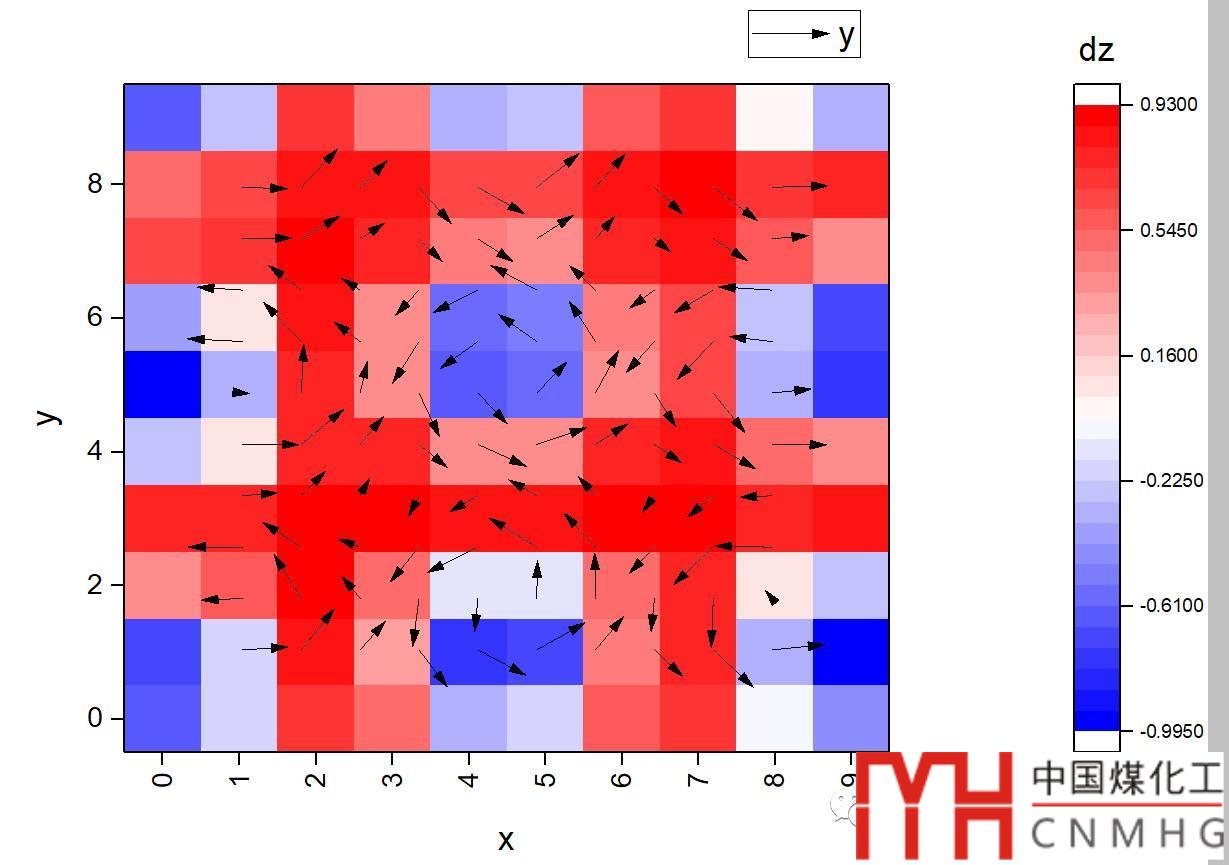

8. 完成圖形的繪制！



感謝QQ好友3292***815提供的示例數據！?。?/strong>
