利用AnsysWorkbench的線性屈曲，對尺寸為φ1956×28，L=5960的圓筒進行了分析，共分析了四個模型，模型參數及其在外壓作用下的臨界失穩壓力Pcr見下表。

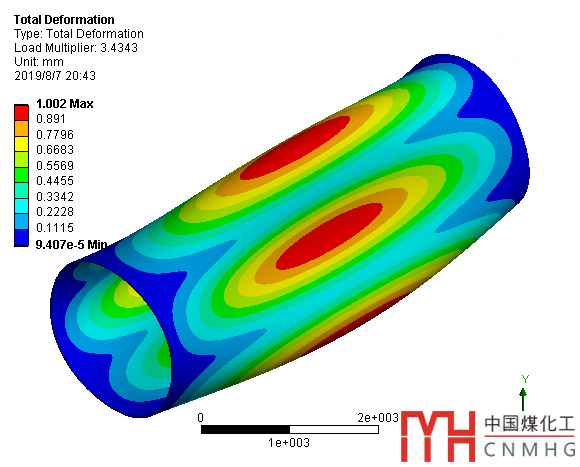

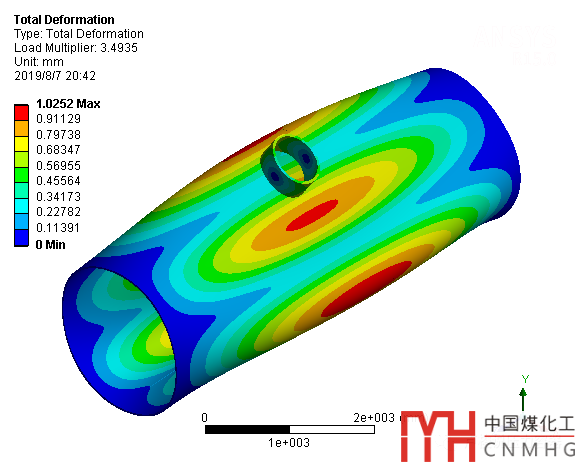

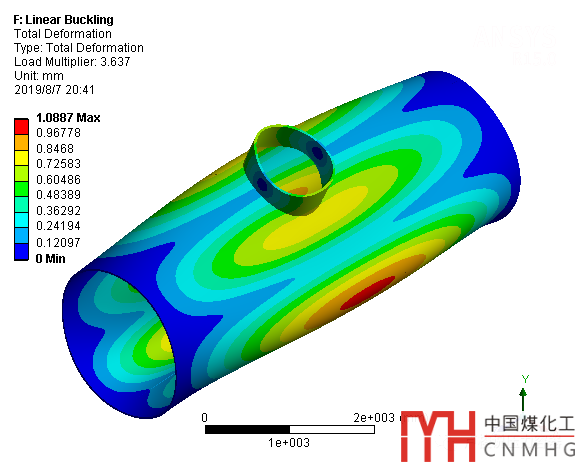

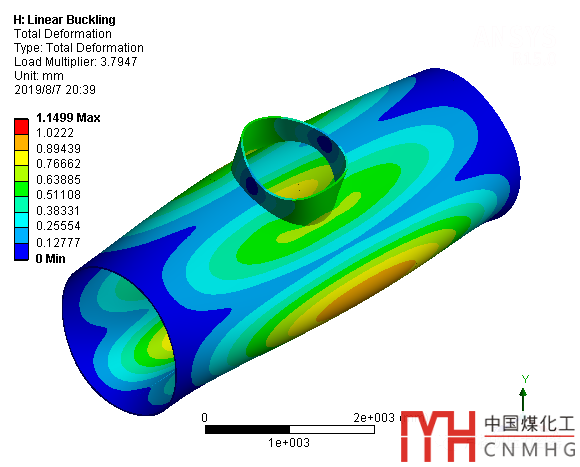

從表中，可以看出，開孔接管能夠提高圓筒的抗外壓失穩能力。分析結果見文末的四張截圖。

另，Ansys WB線性屈曲，和短圓筒Pcr的美國海軍水槽試驗公式，是能夠很好地吻合的。這個之前我們介紹過，見《外壓圓筒加縱向肋，有沒有用？》。
