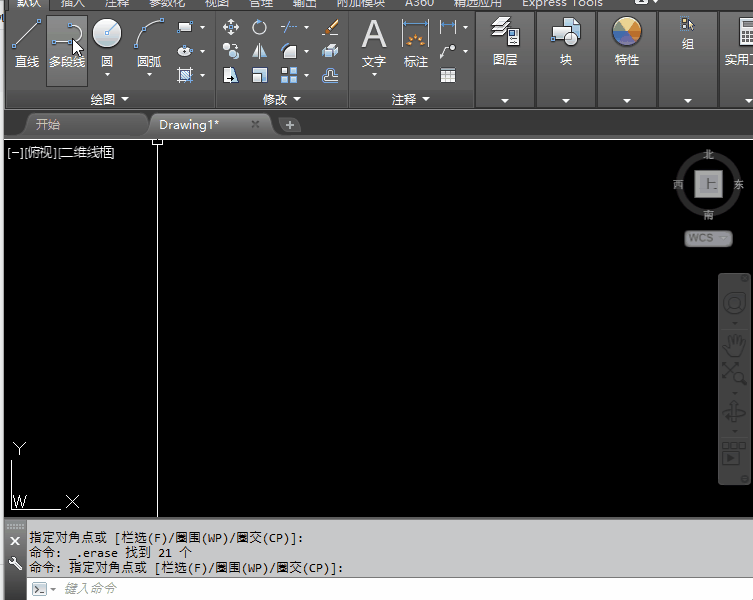

有網友問：CAD輸入PL畫線，為什么不顯示線，下一點點擊了才有線顯示，不顯示這段線的預覽，要怎么設置才能顯示線的預覽？而且還發了一個視頻，如下圖所示。

看到這個現象我首先想到的是DRAGMODE變量設置有問題，之前發過關于DRAGDMOE的文章，再簡單介紹一下。

為什么CAD繪圖編輯拖動時看不到預覽效果？

一、關于DRAGMODE變量

DRAGMODE用來控制CAD畫圖或編輯時拖動光標時的預覽效果的。在畫直線和多段線的時候，在光標移動的時候，可以看到一條像皮筋一樣的線跟隨光標移動，可以預覽線繪制效果；在用圓心和半徑方式畫圓的時候，指定圓心后，拖動光標時就會顯示一個圓，隨著光標移動，圓的半徑也跟隨變化；在移動或復制圖形時，在指定目標點的時候，也會有預覽圖形隨光標移動。

DRAGMODE變量并不只簡單的開關，而是有三個值：開(ON)，關(OFF)，自動(A)。默認設置是自動，在這種方式下，各種繪圖和編輯都會有拖動預覽的效果。如果設置成OFF，自然所有拖動預覽的效果都沒有了。但設置成ON的狀態下，有些操作有預覽效果，有些仍然沒有效果，在AUTOCAD高版本中繪制圓、直線、多段線等圖形時有預覽效果，而移動、復制、鏡像等操作的時候卻沒有預覽效果。

如果遇到圖形繪制和編輯時沒有拖動預覽效果，應該是DRAGMODE被設置成關閉OFF了。

解決辦法：

輸入DRAGMODE，回車，輸入A回車，然后再繪圖看看是否恢復正常。

--提示：下面是廣告，不是本文圖片--

二、縮放一下就可以看到預覽效果了

那位網友說他的DRAGEMODE并沒有設置為關閉，有時將視圖放大后可以看到預覽效果，但視圖縮小后就看不到預覽效果了。這種情況我之前還真沒有注意過，后來研究了一下，發現還真有這種情況，原因雖然清楚了，但除了縮放以外還真沒有找到很好的解決辦法。

圖紙中DRAGMODE設置為自動(A)，如果多段線寬度設置為0，預覽也正常。如果繪制多段線的時候設置了寬度，而且寬度相對當前視圖比較小，繪圖的時候就會沒有預覽效果，但如果此時將視圖放大一點，就可以看到預覽效果了，如下圖所示。

上面是AUTOCAD 2018里面的效果，我在AUTOCAD 2007試了一下，卻沒有這種現象，不知道為什么高版本反而會這樣，目前還沒有找到什么解決辦法，只能是縮放視圖，或者將多段線寬度設置為比較大的數值，如果哪位找到什么其他解決辦法請留言。
