摘要：圖形窗口就是用來繪制和編輯圖形的窗口，在畫圖前應該對這個工作的空間有一定的了解。圖形窗口到底有多大？怎么調整它的顯示范圍？這些對于初學者非常重要。

CAD提供的虛擬空間理論上是無限的，但我們的屏幕大小是固定的，圖形窗口大小也變化不大，怎么在同樣的窗口中既可以顯示幾毫米甚至更小的零件，又可以顯示幾十千米甚至更大的地圖呢？我們新建一張圖紙時圖形窗口顯示范圍到底有多大，是否能滿足我繪圖的需要呢？下面我們就來研究一下圖形窗口。

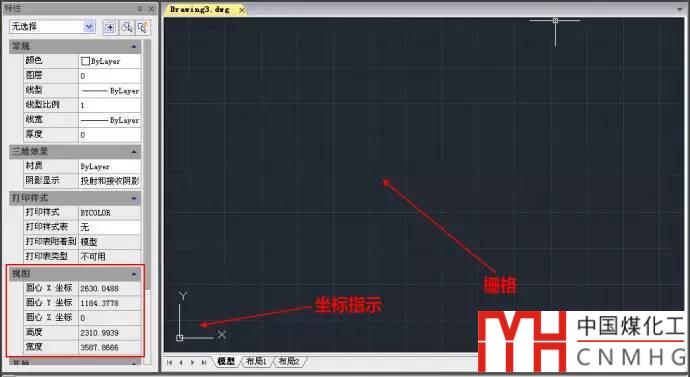

為了對圖形窗口有更清楚的認識，如果特性面板（屬性框）沒有打開，可以按CTRL+1將它打開，如下圖所示。

在圖形窗口中會顯示一些橫向和縱向的粗細的格線，這個被稱為柵格，它是一種繪圖的輔助工具，有點像手工畫圖用過的坐標紙。在低版本的CAD柵格顯示形式不一樣，顯示的是點，但作用是一樣。柵格可以用狀態欄的柵格按鈕打開或關閉。

在窗口的左下角有一個坐標標記，指示著坐標軸的方向，表示水平向右是X軸正向，數值向上是Y軸正向。但要注意現在這個標記所在的點并不是坐標原點。

我們再來看特性面板中關于“視圖”的特性。上面是圓心的XYZ坐標，所謂圓心就是中心點，從英文center翻譯過來的。從圓心特性我們可以看出CAD提供的坐標系不僅有XY軸，還有Z軸，默認的視圖在Z軸為0的XY平面上。下面是視圖的高度和寬度，表示我們現在圖形窗口的顯示范圍，通過這個數值我們就可以判斷當前視圖對于我們繪制圖紙是否合適。

如果視圖大小不合適怎么辦？這個簡單，縮放和平移，大家看百度地圖的時候應該用過縮放和平移，CAD的操作類似，但方式更豐富，下面我們簡單介紹最常用的用法。

1、縮放

最簡單的縮放方法就是鼠標滾輪上下滾動。默認狀態下向上滾動是放大，向下滾動是縮小。我們可以試一下，雖然圖中現在沒有圖形，但我們觀察柵格的疏密程度以及特性面板中視圖的高度和寬度值變化。視圖放大時，視圖顯示的圖面高度和寬度就會越變越小?？s小時，高度和寬度就會變大，如下圖所示。

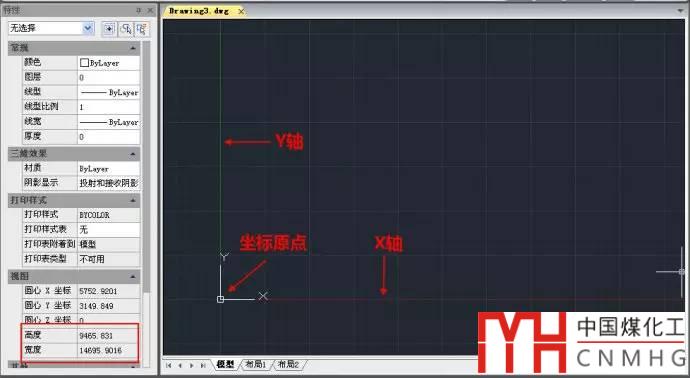

當視圖縮小到一定程度后，我們會看到窗口中出現一條紅色、一條綠色的線，而且坐標標記也固定到了紅綠兩條線的交點處。這兩條線分別是X軸和Y軸，交點自然是坐標原點了。

我們將光標放到窗口內不同位置，滾動滾輪，我們會發現窗口是按光標所在位置為中心進行縮放的。

2、平移

CAD要平移視圖的最簡單方式也是利用鼠標中鍵，需要按住鼠標中鍵后拖動鼠標，視圖就會跟隨光標平行移動。我們注意觀察特性面板中的視圖的特性，可以看到平移時視圖的寬度和高度是不變的，而視圖的中心是在不斷變化的。

我們先介紹這兩種最常用的視圖調整方式，掌握了這兩個操作我們就可以開始繪圖練習了?？s放和平移有很多種方式，這里就不再再一一介紹了，后面在學習繪圖的過程中根據需要再介紹其他方式。

總結：CAD的圖形窗口后面顯示的是一個巨大的虛擬三維空間，有一個基準的坐標系。我們通過這個窗口來觀察繪制的圖形，窗口顯示的是圖形的某一個視圖，就像我們從相機看外面的世界一樣?？s放就像相機鏡頭的拉近拉遠，平移就像相機位置的移動。通過本節的介紹讓大家對圖形窗口和視圖有了初步的了解，以后通過練習我們會了解得更深入。
