在講ASMEⅧ-1設計培訓課程的換熱器部分時沒有刻意提釜式固定管板換熱器（BKM和NKN類型的換熱器）。ASME標準對錐殼和大筒體的具體處理見ASMEⅧ-1：2017ED標準的UHX-13.10部分。

最近實際做發現，固定管板的大肚子實際上結構尺寸還是有很大一部分是不滿足ASMEⅧ-1標準規定的。

1）偏心錐殼的，錐角小于等于30°大部分可以滿足

2）錐殼長度與小直徑的比值：0.5≤L/Ds≤1.5。這個會有很多不滿足要求.

3）大小段直徑的關系DL≤2.17Ds也大部分可以滿足

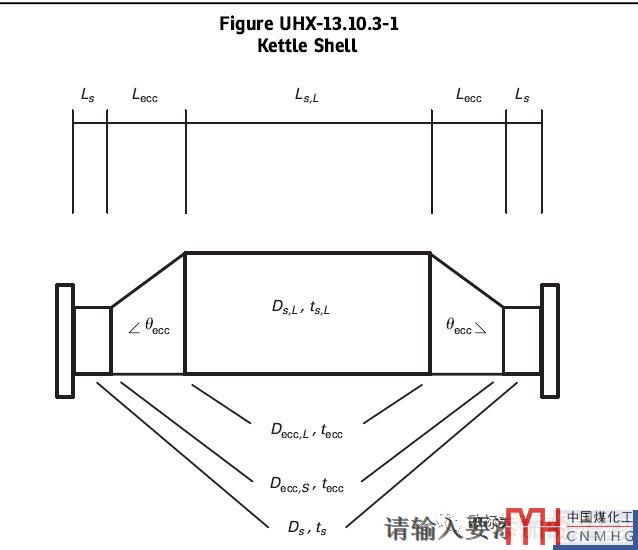

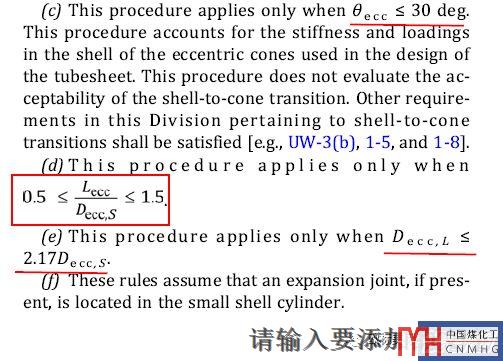

ASME Ⅷ-1標準截圖

最近在分析釜式的固定管板換熱器。換熱器由于尺寸和結構方面的原因偏心錐大小端都帶轉角。

由于只會ANSYS經典版，建這種模型比較費勁；理論上只有最下端的一條直線不能倒角，但理論只是理論，實際操作會出現很大一段實現不了倒角。

最后采用了同事王波的方法，雖然這個方法和實際有一點出入，但差別很??；當然了如果想更接近可以把下半個筒體和錐殼上再切一刀把能實現倒角的都倒角，實現不了的在用線生成面，由面生成體。

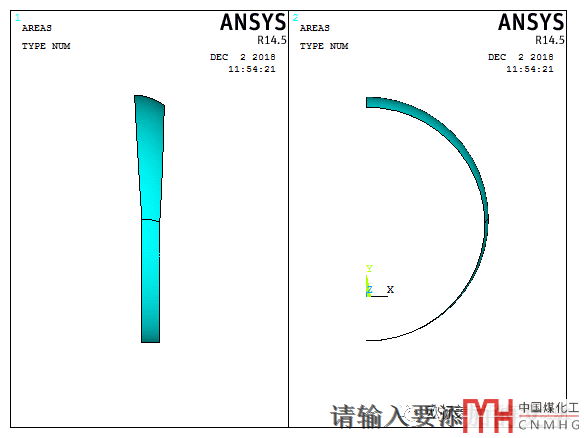

實現錐殼厚度和實際符合的小手段

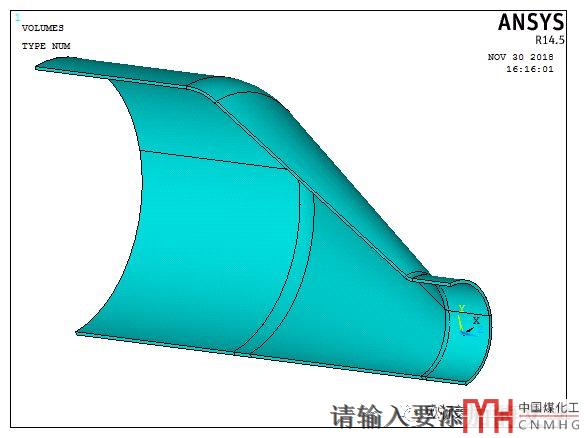

偏心錐大小端倒角的模型

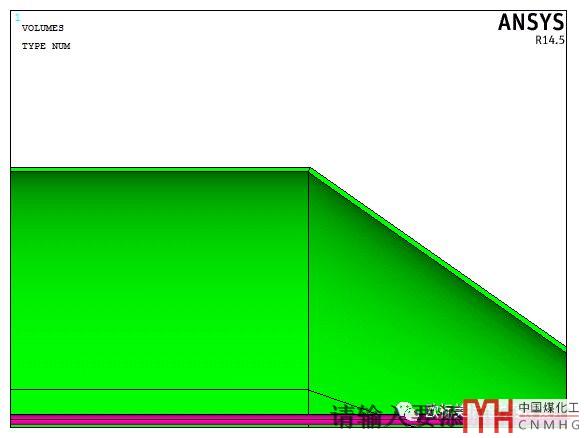

大端轉角區視圖（和實際偏差很小）

從我做的幾臺和我校審過的幾臺釜式固定管板換熱器（有NKN也有BKM）分析結果看，是否是大肚子差別不大。

最后吐槽一下GB/T151標準，說大肚子固定管板換熱器不符合計算模型，要求只能分析計算。我們是做工程的不是做研究的，只要計算偏差不大就可以寫進標準，然后像ASME一樣用常規軟件計算了。真以為能做分析的人遍地跑了！
