網上找的教程，感興趣的可以試試，主要使用了放樣的功能，主要難點在于繪制導向線，需要對UCS設置比較熟練。

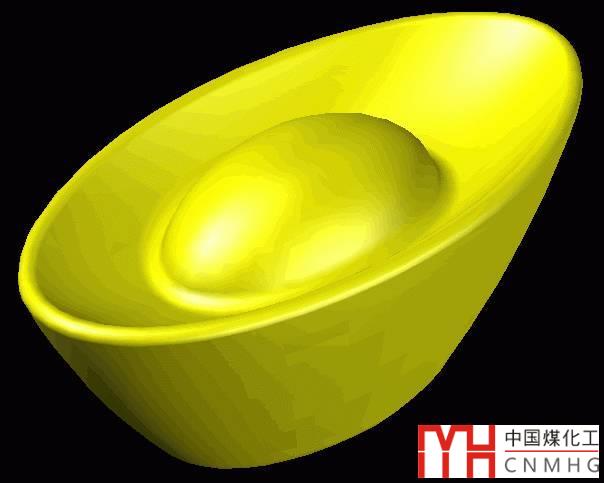

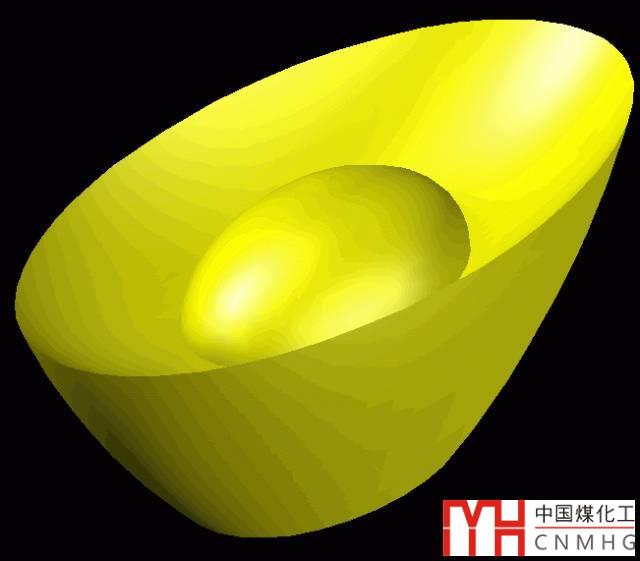

先看看效果：

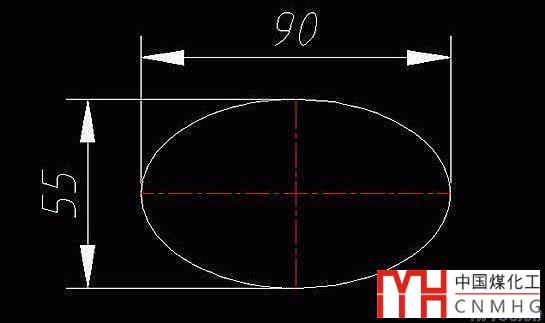

01、畫橢圓90*55

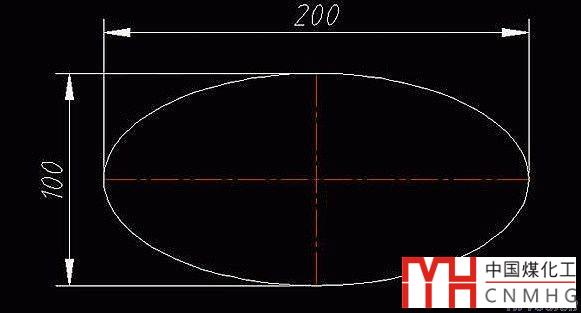

02、再畫一個橢圓200*100

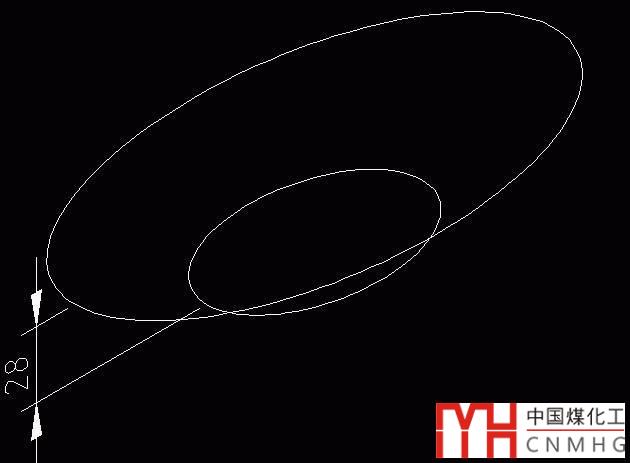

03、小橢圓往下移28高

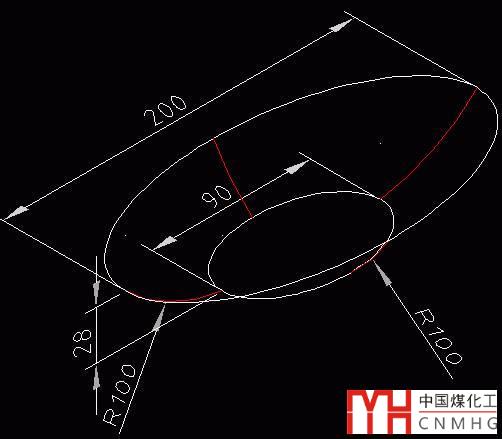

04、繪制四條R100的弧線，要連接兩個橢圓??！記得利用USC來畫，切換到側視圖，高版本CAD切換正交視圖的時候會自動切換UCS，低版本就需要自己手動切換一下。

畫好一段圓弧后陣列即可。

CAD二維繪圖練習-陣列ARRAY

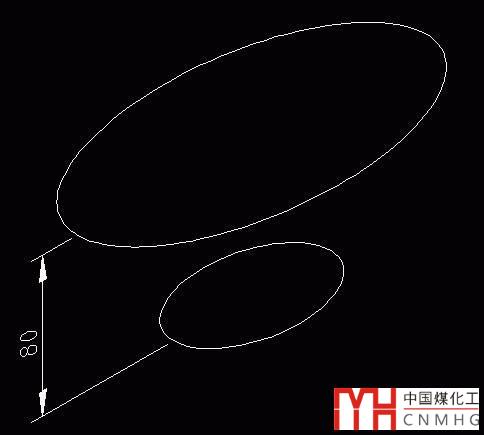

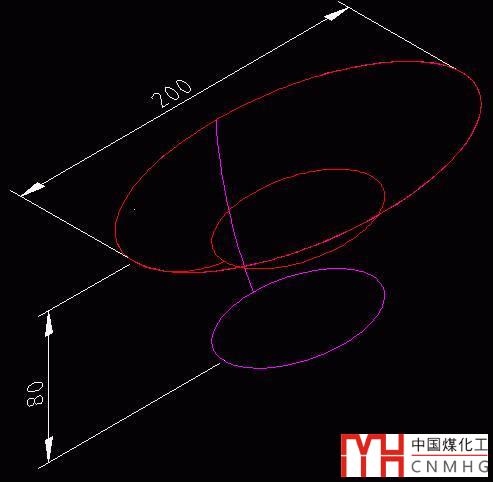

05、再復制一個橢圓90*55離200*100橢圓高80

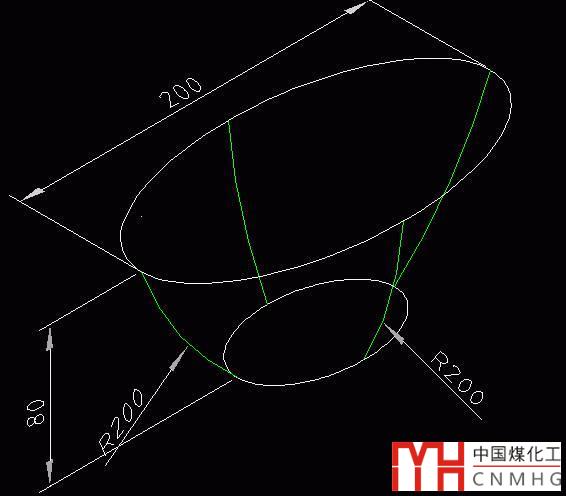

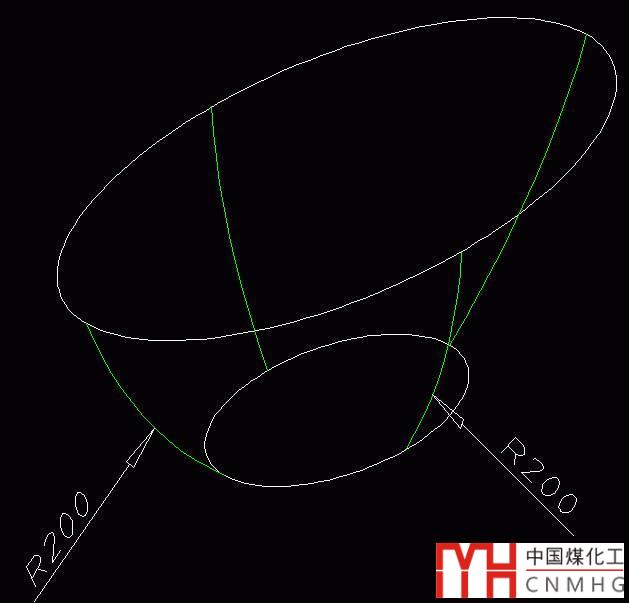

06、繪制四條R200的弧線，要連接兩個橢圓啊！

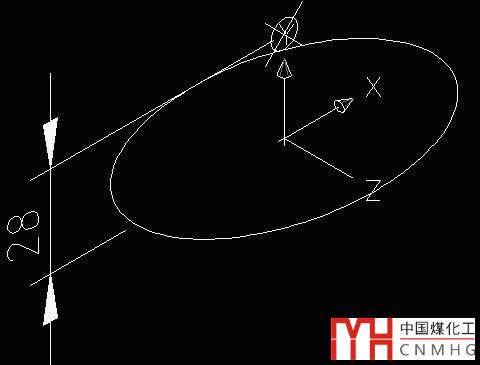

07、畫一個點離小橢圓往上移28高

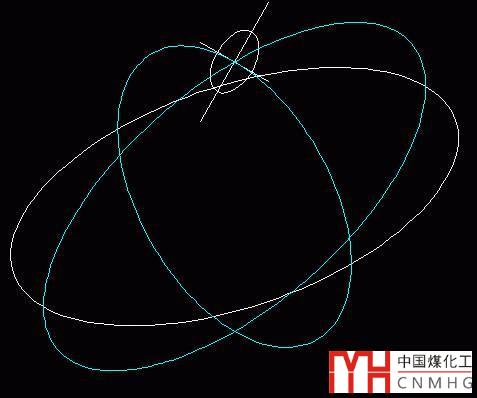

08、利用USC畫兩橢圓相交與點和90*55橢圓

09、修剪兩個橢圓

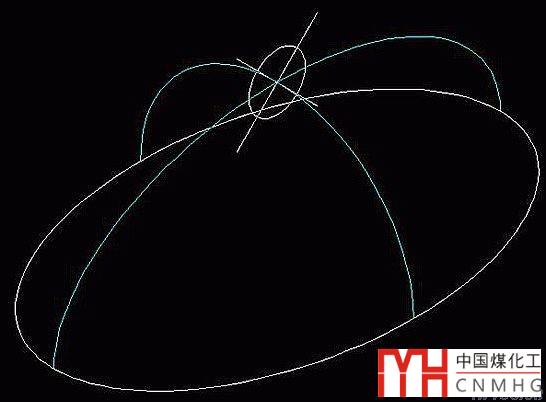

10、再截?cái)喾殖伤臈l弧線

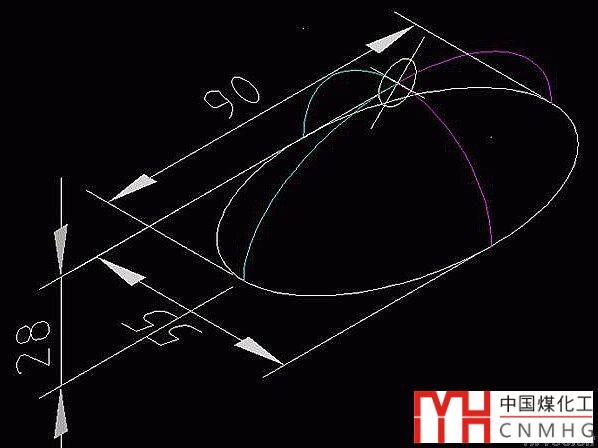

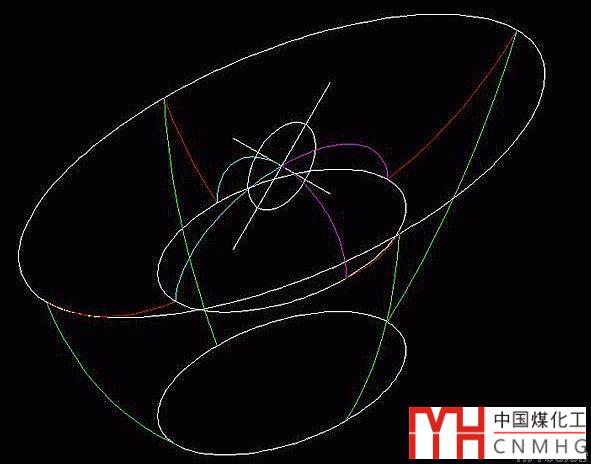

11、先來看看整體的線框圖

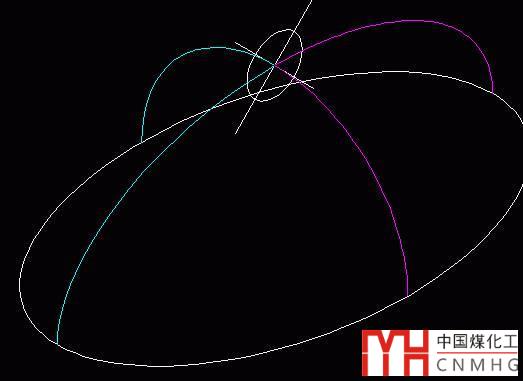

12、準備做放樣工作，先樣下圖，利用綠線做導向放樣

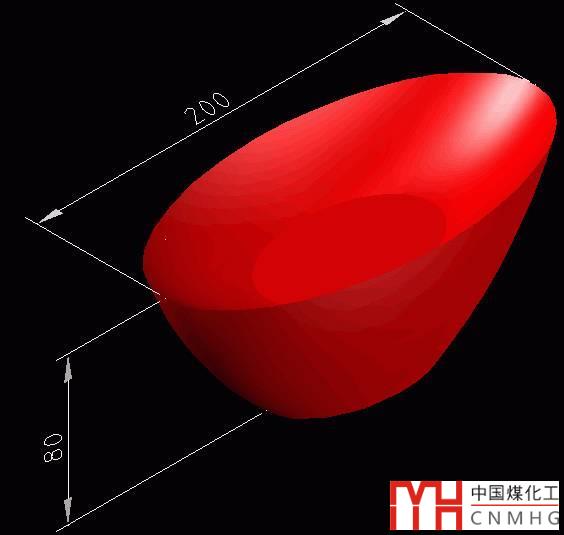

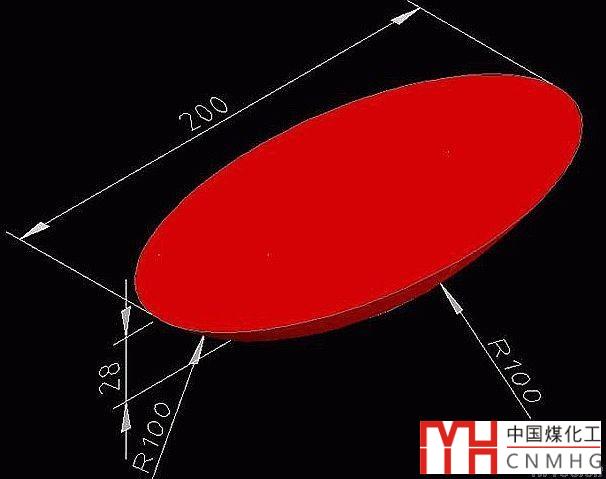

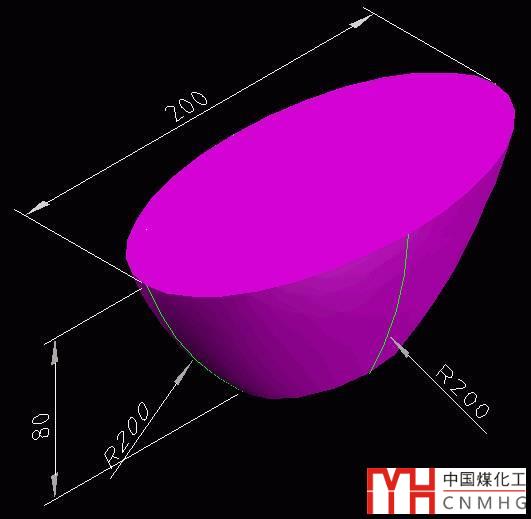

13、放樣成實體

14、再放樣上端

15、放樣成實體

16、兩個實體做布爾運算

17、看看效果

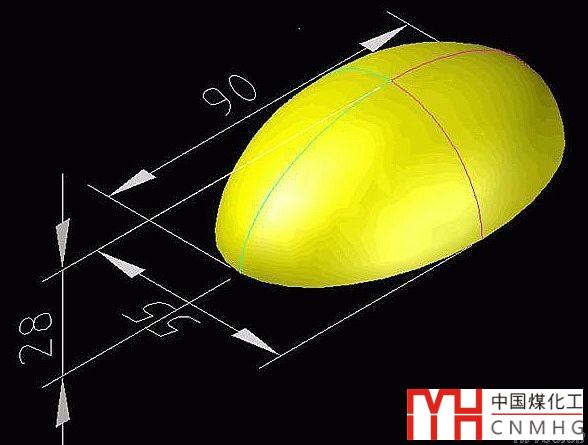

18、再放樣半橢圓，利用四條弧線做導向放樣

19、放樣成實體

20、移到元寶中間，看看就成了一個元寶了

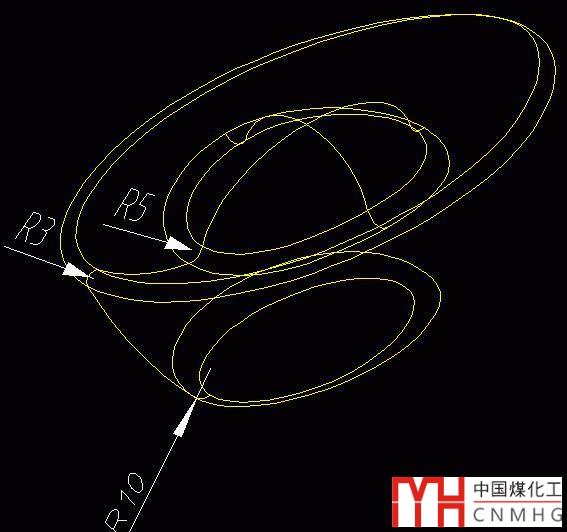

21、再來完善下，倒三處圓

22、就成一個漂亮的元寶

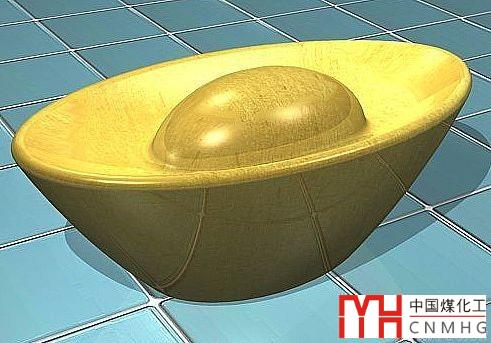

23、看看渲染效果
