在CAD的擴展工具（EXPRESS TOOL）中很早就提供了超級填充（SUPERHATCH）的功能。之所以稱之為超級填充，因為不是用填充圖案進行填充，而是用圖塊、圖像、外部參照、區域覆蓋等對封閉區域進行填充。

如果一時找到需要的填充圖案，可以畫一個填充單元做成圖塊，然后就可以用超級填充功能來填充，臨時解決找不到合適填充圖案的燃眉之急。如果需要生成跟不規則區域匹配的區域覆蓋wipeout的時候，這個功能也非常方便。用圖像作為填充圖案可以在二維平面圖模擬真實材質的鋪設效果。下面就簡單給大家介紹一下超級功能的使用。

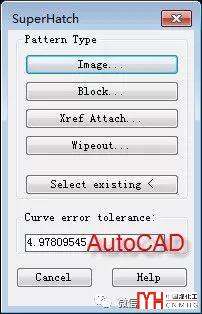

超級填充在擴展工具的繪圖工具（DRAW）菜單下，AUTOCAD的超級填充對話框界面是英文的，浩辰CAD超級填充的界面是中文的，如下圖所示。

兩個軟件支持的選項是一樣的，只是浩辰CAD少了一個曲線錯誤容差（Curve error tolerance）的設置，但在AutoCAD中各版本中大家比較關注的區域覆蓋功能卻不能用，因此本文將使用浩辰CAD來截圖，大家用AUTOCAD功能時可以對照著看一下，就不用我翻譯了，參數有差別的時候我會特別說明一下。

一、用光柵圖像來填充

我們可以用光柵圖像作為單元進行填充，在二維平面圖上就模擬出真實材質的效果，操作很簡單。

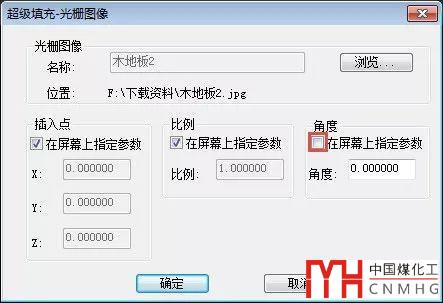

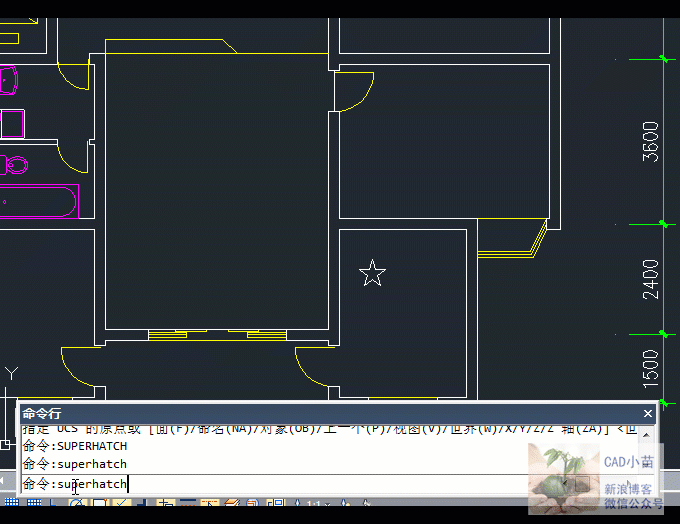

執行超級填充SUPERHATCH功能后，在彈出的對話框中單擊“圖像填充（Image...）”按鈕，會打開選擇光柵圖像文件的對話框，選擇一個用作填充單元的圖像文件后單擊打開按鈕，會彈出“超級填充-光柵圖像”對話框，可以設置插入點、比例、角度參數，如下圖所示。

如果我們不需要調整圖像的角度，可以取消勾選角度下的“在屏幕上指定參數”，單擊確定按鈕后，首先會提示這個圖像單元的插入點，這個可以放在需填充區域的附近，然后會提示比例，如果我們對圖像的尺寸和比例很清楚，可以直接回車用1或輸入一個比例，如果不是很明確，可以拖動角點確定圖像單元的大小。這時候圖像并沒有顯示，而是命令行繼續提示指定插入點，此時需要在要填充的區域中拾取一個點，就可以完成圖像的填充，如下圖所示。

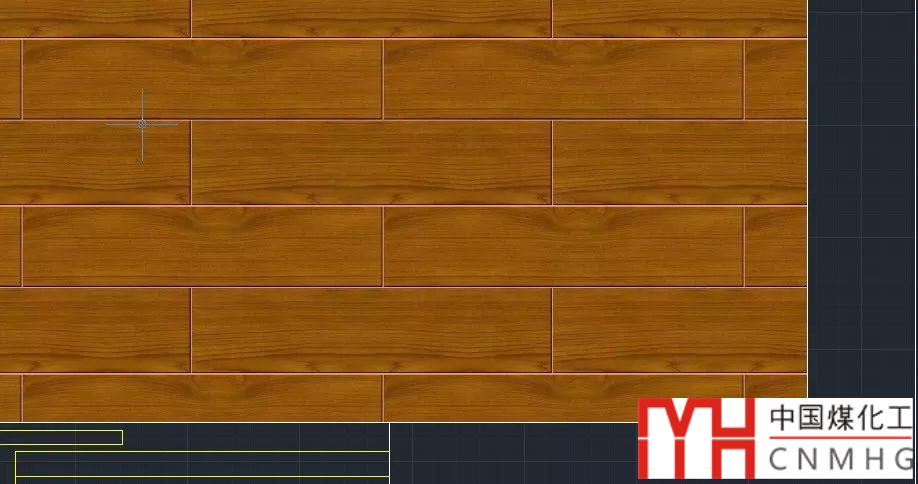

插入的光柵圖像默認顯示看邊框線，如果想看到更真實的效果，可以用IMAGEFRAME或FRAME命令設置不顯示邊框，然后放大看一下效果，如下圖所示。

如果選擇的圖像是處理得很好的材質單元的畫，可以得到非常完美的效果。

CAD中圖片的邊框怎么去除

CAD中如何裁剪圖塊、外部參照、圖像、視口?

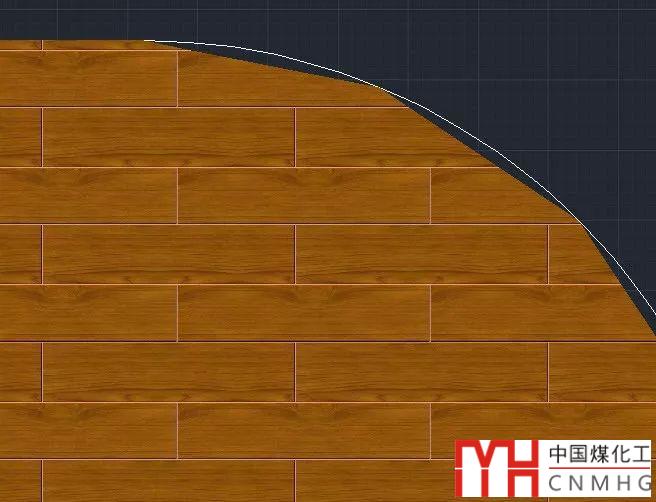

超級填充不僅按照設定的尺寸平鋪到選定區域，而且按照邊界對圖像進行了裁剪。圖像的裁剪邊界不支持圓弧，但超級填充可以選擇帶圓弧的區域，可以將圓弧自動轉換成多條直線段，達到填充的目的，如下圖所示。

不過遺憾的是，這里并沒有提供圓弧精度的設置，放大后可以看到明顯的間隙。

---提示：下面是廣告，不是本文圖片！---

二、用圖塊或外部參照填充

當我們找不到合適的填充圖案的時候，可以自己用圖形繪制一個單元，設置成圖塊或?qū)懗蓧K文件，然后可以利用超級填充功能來進行填充。

圖塊填充的操作也很簡單，選擇圖中的塊或保存的塊文件后，指定圖塊比例和角度，此時會提示指定第一點和第二點，這個第一點和第二點就是要指定一個填充單元的范圍。如果圖塊就是一個完整的單元，中間不需要有間隙，可以直接回車后拾取插入點，如下圖所示。

如果希望圖塊之間有間隙，可以通過第一點和第二點來指定填充單元的大小，如下圖所示。

外部參照的操作是類似的，只是單元圖形仍保存在原圖，沒有保存到當前圖中。

三、創建區域覆蓋WIPEOUT

在CAD中創建復雜形狀的，尤其是有弧形邊界的區域覆蓋一直是困擾很多人的問題，本來超級填充可以解決這個問題，可惜AUTOCAD各版本的超級填充的區域覆蓋功能都有問題，無法成功創建。

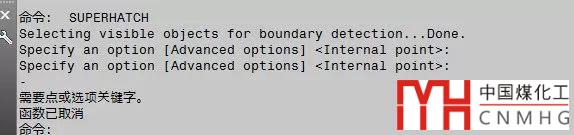

AUTOCAD的超級填充選擇區域覆蓋WIPEOUT時可以直接拾取點，還可以輸入A參數設置高級選項（Advanced options）邊界集合孤島檢測方式，但不管怎么設置，最終都沒有成功過，估計大家也一樣，如下圖所示。

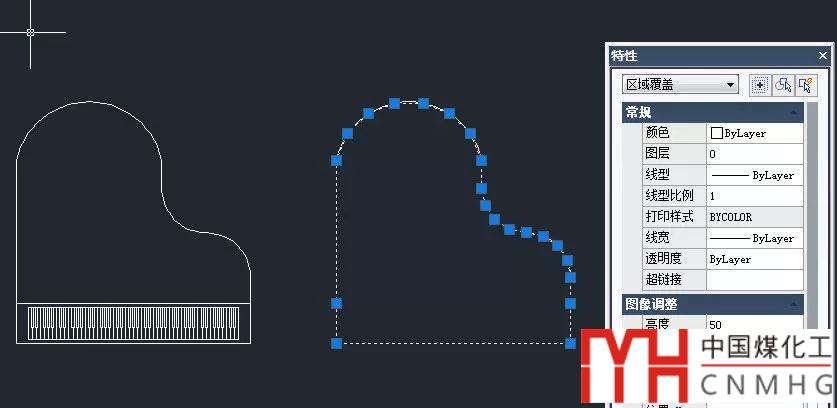

浩辰CAD沒有高級選項，直接提示拾取插入點，在封閉區域內單擊后就可以生成WIPEOUT，如下圖所示。

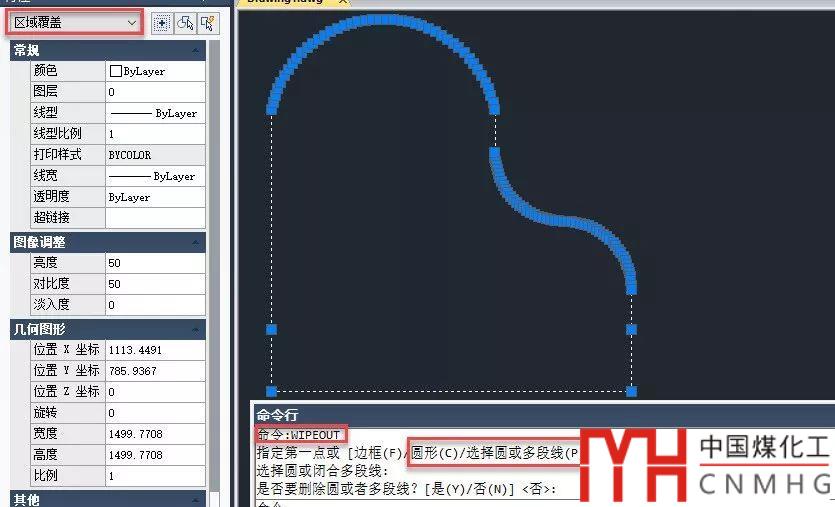

當然圓弧也是用多邊形模擬的。不過在浩辰CAD要生成帶圓弧段的區域覆蓋不需要使用超級填充，直接使用區域覆蓋WIPEOUT命令就可以了，而且WIPEOUT命令還可以設置圓弧的精度，避免區域覆蓋在圓弧段出現明顯的間隙，如下圖所示。

浩辰CAD還提供快速圖形外輪廓線的功能：OUTLINE，如果是處理圖塊遮擋，還可以直接用圖塊斷線BLOCKBREAK功能可以自動給圖塊生成區域覆蓋。

四、選擇已存在的實體填充

這里指的是實體并不是普通的圖形，而是超級填充支持的圖像、圖塊、外部參照，提示選擇對象時，可以選擇上述幾種圖形，如果選擇其他圖形會提示是無效的圖形。選擇圖中已存在的實體時，就不需要彈出選擇文件、選擇塊，定義插入點和比例等操作，會根據圖形類型提示進行相應的操作，選擇圖像后可以直接拾取點，選擇圖塊、外部參照會提示指定第一點和第二點，我們可以不定義范圍，也可以通過兩點來確定范圍，操作方法跟前面的講解一樣，大家試試就知道了。

如果覺得前面幾種操作提示太多不好掌握，不妨先把圖像、圖塊、外部參照先插入好，然后再來執行超級填充功能，選擇已存在的實體。

什么是CAD外部參照？它與圖塊有什么不同？

如果有填充圖案，還是建議使用填充圖案，超級填充只是在特殊情況下使用的一種填充方案。將圖像或圖塊陣列真么多份后再裁剪，數據量還是比較多的。

遺憾的是感覺超級填充中最有價值的選項：區域覆蓋在AUTOCAD中卻用不了，而且各版本都是如此，看來AUTOCAD的擴展工具基本不測試。
