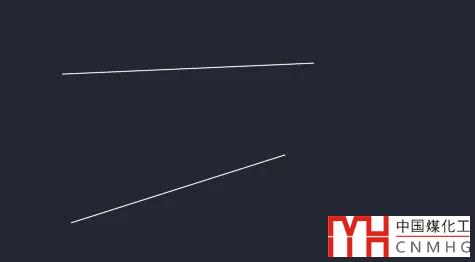

之前發過很多跟捕捉相關的文章，但更多是介紹一些比較特殊的捕捉方式，例如FROM、TK、M2D等。其實一些基本的捕捉選項也是有技巧的，比如說捕捉交點，假如圖中兩條線并不相交，但我們想捕捉到這兩條線的交點該怎么辦，如下圖所示。

很多人都知道利用圓角F功能可以快速將這兩條線延伸并連接到一起，其實直接用交點捕捉同樣也能捕捉到這兩條線的交點，這個估計還有不少人不知道，這里不妨給大家介紹一下。

CAD對象捕捉的相關問題和技巧

結合實例講解CAD捕捉自(From)的用法？

CAD捕捉兩個隱藏的選項:mtp（兩點之間的中點）和track（追蹤）

CAD追蹤（TRACK）捕捉方式如何使用？

CAD捕捉定位時能不能分別取兩個點的XY坐標？

CAD中什么是遞延垂足和遞延切點

一、直接捕捉交點

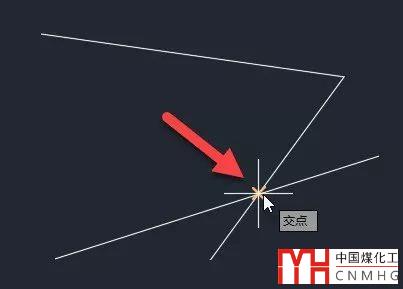

在繪圖的時候通常我們會打開端點、中點、圓心、交點等幾個捕捉選項，然后命令提示指定點位置時，將光標在圖形上移動的時候，會用捕捉標記告訴我們捕捉到什么類型的點，當光標移動到圖形實際的交點時，會出現交點捕捉標記，單擊會捕捉到交點，如下圖所示。

但當兩條線實際不相交的時候，這種常規操作方式就不能使用了。我們需要先告訴CAD下面要捕捉的是交點，然后就可以通過拾取兩個圖形來找到交點了。

我們可以通過輸入交點捕捉的縮寫INT，或者按SHIFT+右鍵打開捕捉快捷菜單來將捕捉方式設置為交點，具體操作步驟如下。

1、執行L或其他繪圖修改命令，總之要激活定位點的操作。

2、輸入INT回車，或按SHIFT+右鍵后在右鍵菜單中選擇交點。

3、單擊其中的一條直線。

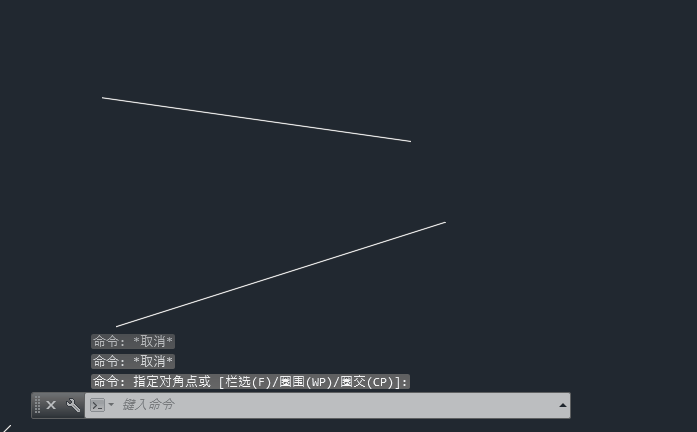

4、將光標移動到另一條線上，兩條線的延長線的交點處就會出現捕捉標記，此時單擊就可以捕捉到交點了，如下圖所示。

確定要捕捉交點后，先單擊一條線，然后將光標移動到另一條線上時，就會出現交點捕捉標記，單擊就可以捕捉到交點了。

如果不知道這種方法，可能還需要畫輔助線了。通過輸入捕捉方式的簡寫（CAD里稱作命令修飾符）或捕捉右鍵菜單來設置臨時捕捉方式經常會用到，比如在畫圓或弧時經常需要這種方式來捕捉切點。但估計很多人沒想到利用這種方式還可以捕捉延長線的交點

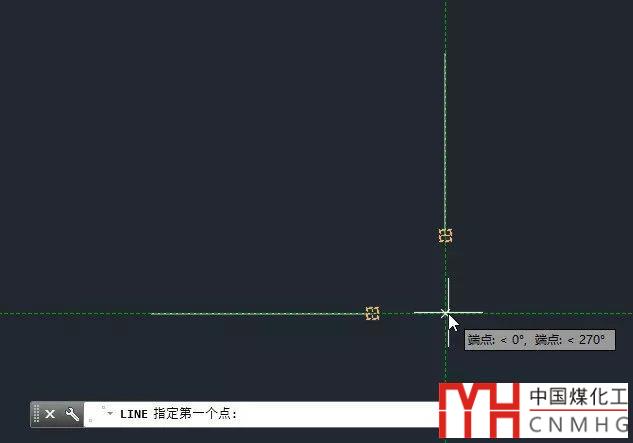

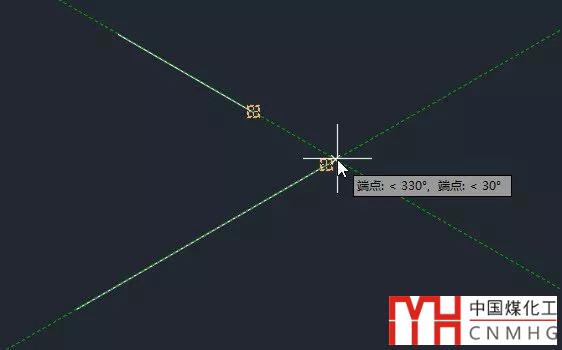

如果兩條線的角度是正交方向或者比較規則的角度，也可以利用極軸和對象追蹤來捕捉兩者的交點，如下圖所示。

當然這種方法還是不如上面的方法簡單，因為需要小心移動光標才能捕捉得到，而且如果線的角度不規則的話，也沒有辦法用這種方法。

CAD中隱藏的小技巧有很多，在一些特定狀況下這些小技巧可以讓我們事半功倍！
