雖說AutoCAD主要用來畫二維圖，但還是提供了很多三維功能，總有人在信息和群里問三維相關的問題，之前發過一些基礎的文章，也分享過一些網上找到的實例。我對AUTOCAD的三維也沒有深入研究，也不想將CAD的幫助搬上來發給大家。如果基本操作不會建議大家去看幫助，有問題可以到信息和群里來探討。

今天又一位朋友在放樣時遇到了一個問題：導向線不能用，放樣中的導向線的應用是一個難點，而且他的問題比較有代表性，這里跟大家借他的圖來給大家講一下放樣時導向線需要注意的問題。

一、放樣對象對導向線的基本要求

遇到問題還是建議大家看一下幫助，我也是從幫助中獲取了關鍵信息。首先來看一下幫助中介紹的對導向線的要求。

對象類型：

低版本支持直線、圓弧、橢圓弧、二維樣條曲線、三維樣條曲線、二維多段線、三維多段線

高版本還支持三維模型的邊子對象作為導向線。

導向線正常工作的條件：

• 與每個橫截面相交

• 從第一個橫截面開始

• 到最后一個橫截面結束

如果自己的導向線無法使用，就需要從上面這些信息中找原因，對象類型通常不會有問題，通?？聪旅鎺讉€條件是否滿足。

這位網友的導向線之所以不能用，就是因為不滿足這幾個條件，下面我們就來看一下。

二、如何分析和解決導向線的問題

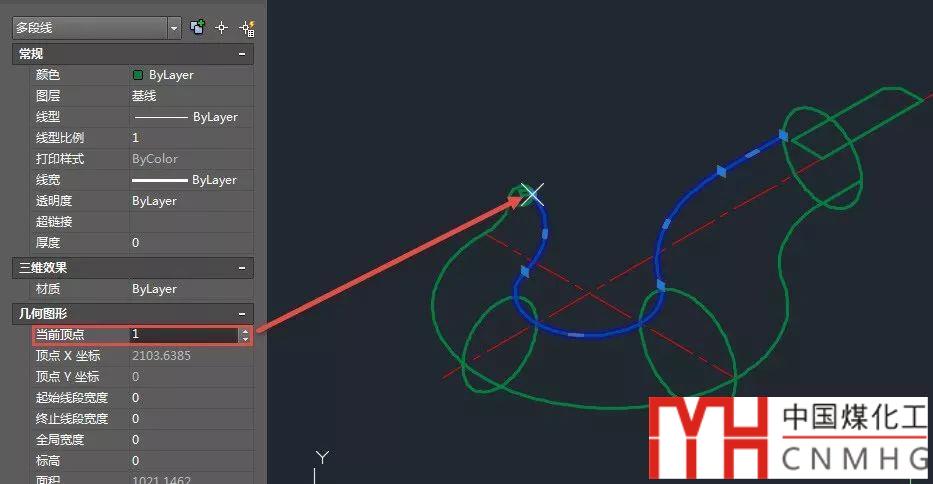

首先檢查導向線的起點和端點是否從第一個截面開始到最后一個截面結束，我們選中導向線，打開特性面板，看看第一個頂點的位置，如下圖所示。

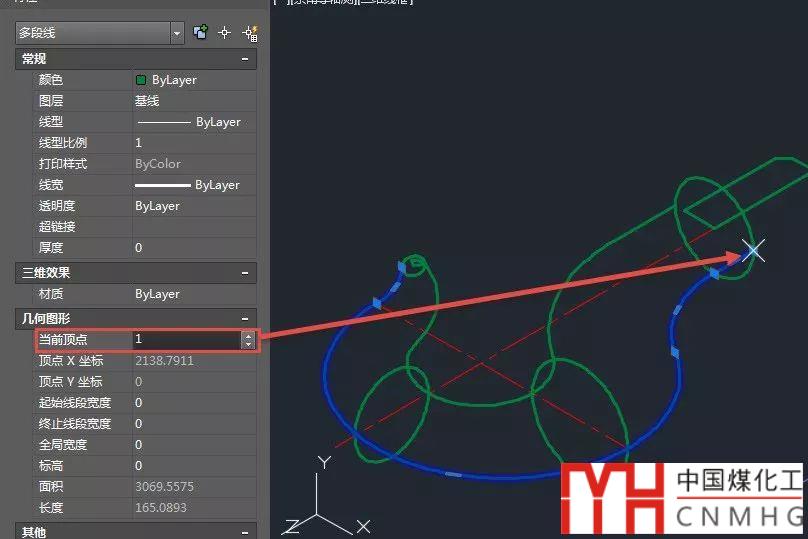

單看這一條導向線沒有問題，因為可以選擇最右側的圓作為第一個截面。我們再看另一條導向線就發現問題了，如下圖所示。

兩條導向線是反的，顯然無法同時滿足從第一個截面開始到最后一個截面結束的條件了，必須將其中一條多段線進行反向處理。如果使用的CAD版本夠高，可以直接用發現REVERSE命令反轉，如果CAD版本比較低，就需要使用編輯多段線PE命令的反轉R選項才能進行反轉。

每日一貼——CAD反轉功能有什么用？

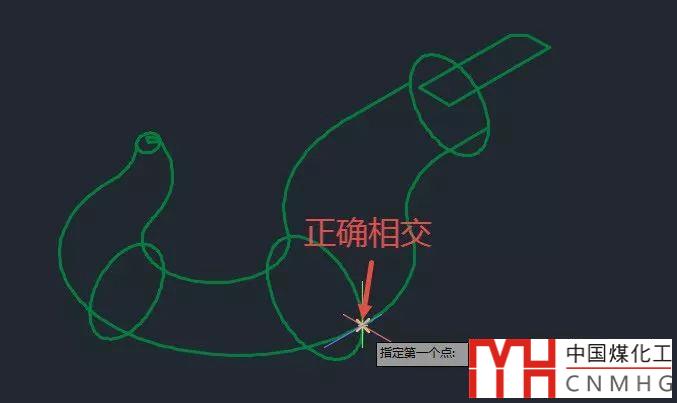

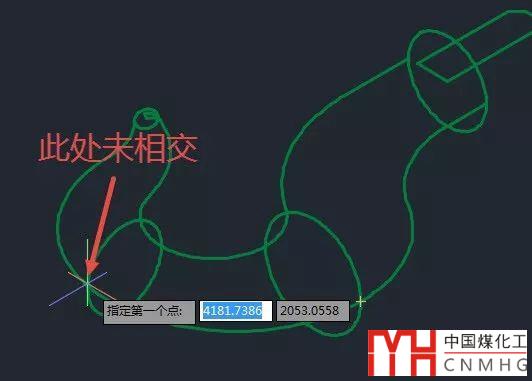

然后我們再來檢查另一個問題，就是導向線要跟每個截面相交的問題。確認對象捕捉的交點選項已打開，輸入L（直線命令）回車，然后將光標依次移動到導向線和截面交點處，看是否捕捉到交點，此時最好將其他線隱藏，否則可能會誤導我們，最后發現導向線與其中一個截面沒有相交，如下圖所示。

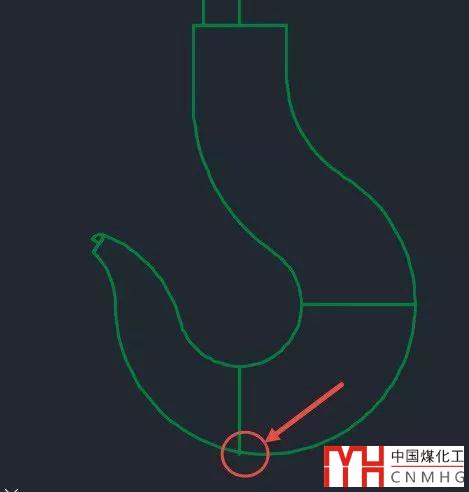

也可以切換到其他視圖看一下，比如從俯視圖可以很明顯看出來，如下圖所示。

要解決問題就需要調整導向線或截面使兩者正好相交，這個處理起來比較麻煩。

在這張圖里顯然需要調整截面，因為截面只是圓，相對來說還比較簡單。具體的調整方法這里就不介紹，首先是需要調整UCS，直接調整圓的半徑或夾點還不行，因為圓心位置顯然就不對，最好是利用輔助線重新畫一個圓。

這兩點調整好后，導向線就可以正常使用了。

三、選擇了導向線后為什么圖形沒有變化？

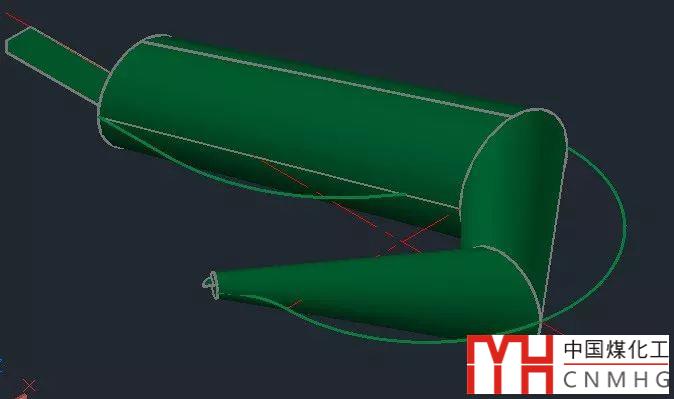

導向線是一條很平滑的多段線，為什么拾取截面和導向線后圖形還是沒有什么變化呢，如下圖所示。

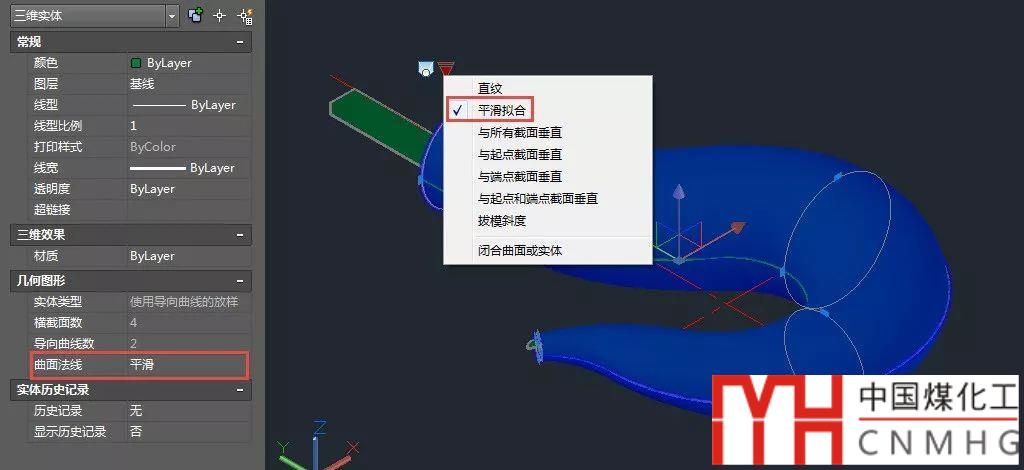

這個并不是導向線的問題，而是放樣的模型默認是直紋曲面，放樣后需要調整成平滑曲面，高版本可以直接在夾點菜單中調整，低版本可以在特性面板中調整，如下圖所示。

要繪制復雜放樣模型的時候，事先需要規劃好，尤其繪制導向線的時候需要注意方向并跟每個截面相交，等都畫完了再回頭來檢查問題和修改圖形需要花費更多的時間。

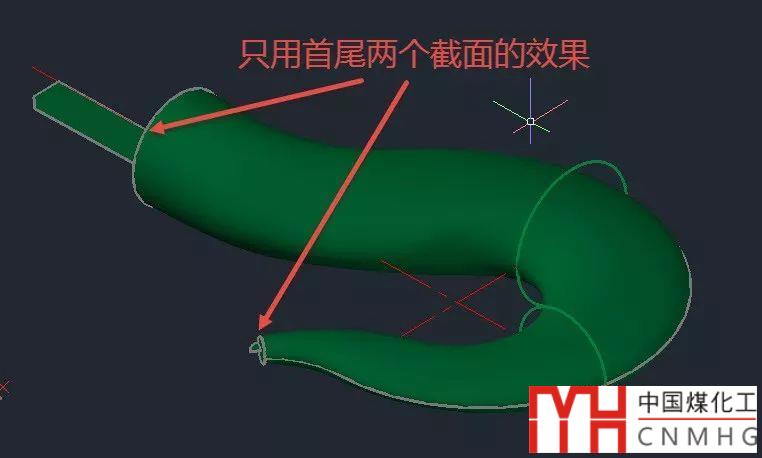

我們可以先把首尾兩個截面和導向線先畫好，然后就可以放樣試一下，沒有問題再繪制其他截面，如下圖所示。

在學習CAD功能前不要找到一個教程或樣例就照著做，最好先看一下幫助，了解功能的一些基本參數和要求，這樣就會少遇到很多問題，不過遇到問題回頭再來看也不遲。
