有網友在群里問為什么圖紙中圖塊分解后圖形消失了，把圖紙發過來后發現原因非常簡單，如果對創建圖塊和分解圖塊時內部圖形的處理方式有一定了解的話，也就很容易找出問題的原因了。其實圖塊分解后可能發生變化的情況有很多種，比如分解后文字發生變化、分解后一下子多出很多圖形等等，這里將各種現象的原因和解決辦法給大家介紹一下。

一、圖塊分解后圖形消失了

這就是網友在群里問的問題，之前好像還有其他網友問過一次。其實并不是圖塊分解后圖形消失了，而是圖塊分解后內部圖形跑到了其他圖層，而這個圖層是關閉或凍結狀態。

這個問題很容易重現，我們在0層上畫一些圖形，做成圖塊，然后新建一個圖層并設置成當前層，在此層插入剛才創建的圖塊。將0層關閉或凍結，分解插入到新建圖層的圖塊，可以看到圖形就消失了。

這是為什么呢？

這就是0圖層的特殊的地方，創建圖塊前如果圖形在0層，圖塊插入到其他圖層時，這些圖形就會位于插入圖層，但如果分解圖塊，這些圖形就會恢復到0層。這也是為什么很多人說層是創建的圖塊用的圖層，不要在0層上畫圖的原因。

大家需要了解0層的特殊性，如果沒有特殊需要不要關閉和凍結0層。

你知道CAD的0層與其他圖層有什么不同嗎？

創建圖塊時應如何設置圖層、顏色等特性？

如果創建圖塊前圖形在其他圖層，無論是在任何圖層插入圖塊或分解圖塊，這些圖形始終在原來的圖層，也就不會出現分解前可以看到，分解后看不到的情況。

解決辦法：

解決辦法很簡單，就是打開或解凍0層。

假如0層上本來有其他圖形，不希望顯示這些圖形，怎么辦？那就只能先將0層上的圖形移動到其他圖層了。

二、圖塊分解后文字會變或多出很多文字

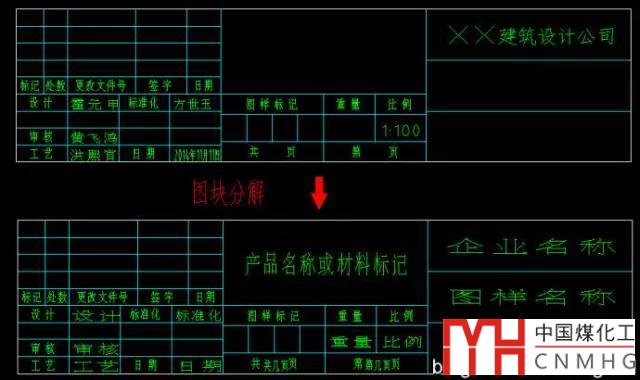

這個大家經常會遇到的問題，比如將圖框炸開后，之前填寫的文字變了，一些沒有文字的地方多出了文字，如下圖所示。

這種圖塊并不是普通圖塊，這些文字也不是普通的文字。這些文字是屬性文字，這種圖塊被稱為屬性塊。

CAD屬性塊創建、編輯的相關技巧

屬性文字不同于普通文字，屬性文字在創建的時候，我們看到的是屬性的標記，但做成圖塊后，我們看到的是屬性的值。在分解屬性塊的時候，屬性文字又恢復成顯示標記，因此會看到文字變了。有些屬性文字有標記但值是空的，分解后就會發現多出來一些文字。

CAD中屬性文字只使用在圖塊中，分解后保持為創建圖塊前的狀態也是正常的，CAD基本功能中并沒有考慮將屬性塊分解的時候保持顯示屬性值。

解決辦法：

估計有不少用戶有類似的需求，因此在CAD的擴展工具EXPRESS TOOL中提供了圖塊分解時保留屬性值的命令：BURST。

CAD擴展工具(Express Tools)主要命令及其功能介紹

如何將CAD圖塊中的屬性文字分解為普通文字？

三、圖塊分解后多出好多圖形

遇到這個問題的人也不少，圖塊分解后，圖中一下子多出了很多圖形。只有分解別人圖紙中的圖塊遇到這種問題才會有疑問。

其實答案很簡單：就是那些圖形本來就在圖塊內，只是被裁剪XC了，當分解的時候，在裁剪圖塊中看不到的圖形又都顯示出來了。

有不少網友經常使用塊裁剪，對于他們來說這不是問題，不過他們提出來新的問題：，我就是不想要那些被裁剪掉的圖形了，能不能裁剪圖塊分解后保持成裁剪后的樣子。

如果圖塊比較簡單，用修剪功能裁剪掉多余圖形就好了，通常被裁剪的圖塊都比較復雜的圖塊，在裁剪邊界處可能會有標注、文字、圖塊等一些比較難于處理的圖形。

CAD擴展工具提供了增強修剪EXTRIM的功能，可以修剪一條邊界線內或外部的圖形，用來處理不太復制的圖形還湊合。

CAD擴展工具-增強裁剪EXTRIM

如果是想從一張復雜的圖紙想從中截取一部分，直接用圖塊或外部參照XC裁剪是最簡單的方法。但假如只想保留裁剪后的圖形就很難了，我還沒有看到過類似的插件。

當然也不是完全沒有辦法，我們可以利用布局的視口來裁剪圖形，然后再用“布局輸出到模型”的功能就可以完成類似的轉換。如果想要保持截取的圖形跟之前保持一致，需要將視口比例設置成1:1。雖然這個功能很強大，幾乎所有圖形都可以處理，但為了保證顯示效果跟轉換前一致，邊界處的一些特殊圖形，如圖塊等仍會被進行特殊處理。

如何將CAD圖形從布局的圖紙空間轉換到模型空間中？

為什么CAD將布局輸出到模型時圖塊會變成匿名塊？怎么辦？

上面列舉的是三種比較常見的現象，如果對圖塊的圖層、屬性文字和裁剪功能有一定了解，這些其實都不算問題。

這個總計并不一定全面，大家有什么可補充的可以留言，如果遇到一些特殊情況，可以通過信息和QQ群跟我交流。
