最近兩周來，收到了多張網友發過來的圖紙，有的是圖紙無法復制粘貼的，有的是圖紙操作容易死機的，圖紙發過來后看一下，圖紙都不小，大的有20多MB。打開這些圖紙后的第一印象就是這些圖紙不應該這么大，因?yàn)閳D形不算太多。經過研究發現這些圖紙的問題是相同的，就是圖中有大量的孤立的DGN線型數據。

關于這樣的圖紙我以前專門在博客里發文章介紹過為什么CAD圖紙內容不多但文件異常大？，當時有一位網友分享了一個可以安裝到AUTOCAD 2012-2014上的插件來清理這種數據。到了AUTOCAD 2015版，無需安裝插件就可以清理這些數據。操作很簡單，但可能需要費點時間。我曾經幫一位網友清理這種數據，清理過程將近10分鐘，我都以為CAD沒響應了，正準備強行退出，正好清理完了。

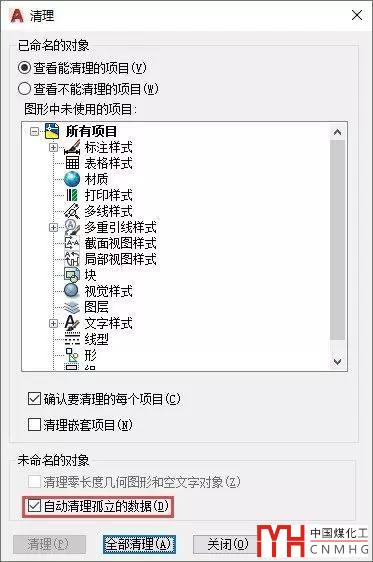

這里先將清理的方法告訴大家：輸入PU，回車，執行清理命令，在清理對話框中勾選“自動清理孤立的數據”選項，如下圖所示。

如果你的圖紙大得有點異常，操作很慢，而且出現一些奇怪的現象，例如從一張圖中復制對象貼到另一張圖中卻沒有任何對象，或者低版本可能會異常退出，就可以試著清理一下DGN線型數據，可以自己裝一個AUTOCAD 2015以上版本或者讓有2015以上版本的同事和朋友幫一下忙。

孤立數據清理有點奇怪，理論上應該先打開清理對話框，在點“清理”按鈕后才開始清理DGN線型數據。但假如上次在清理對話框已經勾選“自動清理鼓勵的數據”，如果這時又打開了一張有DGN數據的圖紙要清理，輸入PU回車，執行清理命令后，會先將孤立的數據清理完了再打開清理對話框，所以這時候如果長時間沒有彈出對話框不要奇怪，這說明確實有大量DGN數據，CAD正在處理，你耐心地等一會兒。

其實我發這篇文章并不是告訴大家這個簡單的解決方法，我更關注的是這些數據是怎么來的。

DGN是BENTLY公司的MICROSTATION中使用的圖紙文件格式，MICROSTATION是國外一款跟AUTOCAD類似的CAD軟件，BENTLY公司和AUTODESK公司互相交換了DWG和DGN圖形數據接口，也就是在A(yíng)UTOCAD中可以輸入輸出DGN文件，在MICROSTATION中可以輸入輸出DWG數據。

大量的孤立數據都是DGN線型，也就是說與MICROSTATION有關，但既然兩家都交換了數據格式，輸入輸出DGN數據按說不應該生成這么多冗余數據。

這類有DGN孤立數據的圖紙現在真的很多，我想這也是為什么AUTOCAD要在2015版在清理對話框中增加相關選項的原因。

我今天發這篇文章目的就是希望能從各位網友那兒找到一些線索，能確切知道這種圖紙是怎么產生的。找到問題的源頭，才能更徹底地解決問題。
