樣圖分析：

1. 這是一張雙Y圖，需要兩個圖層；

2. 柱狀圖采用雙色漸變填充，具有圓柱感；

3. 具有誤差棒；

4. 第三組數據的柱子具有層次感。

大多數同學就卡在第4點上了，怎樣巧妙地將第三組柱子擋在前兩組柱子前面且居中顯示？

下面是具體的教程。

1. 數據表結構

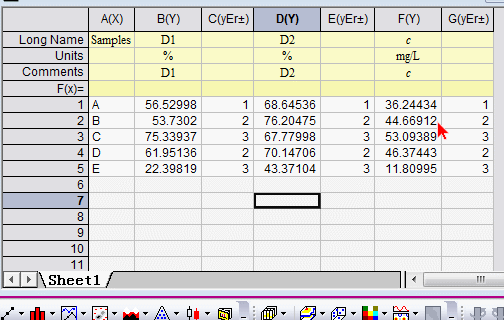

準備一張數據表，1列X，3列Y，且每列Y后面緊跟誤差列。誤差列的定義方法：選中列，右鍵“set as yEr±”。

2.繪制帶誤差棒的柱狀圖

第一步：選擇數據繪制柱狀圖

選擇前2組數據列（包括誤差數據列），點擊下方的柱圖工具，繪制出一個圖層兩組柱子的圖。

第二步：添加圖層

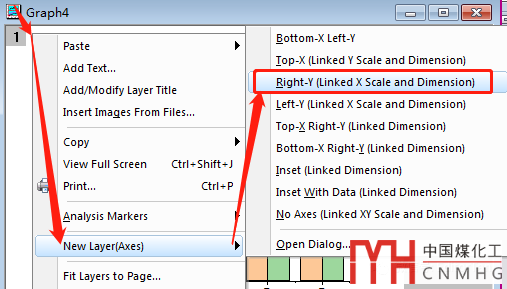

在圖形左上角 1右邊空白處右鍵選擇add new layer(Axes)，選擇Right Y(linked X scale and Dimension)

第三步：添加第3組數據

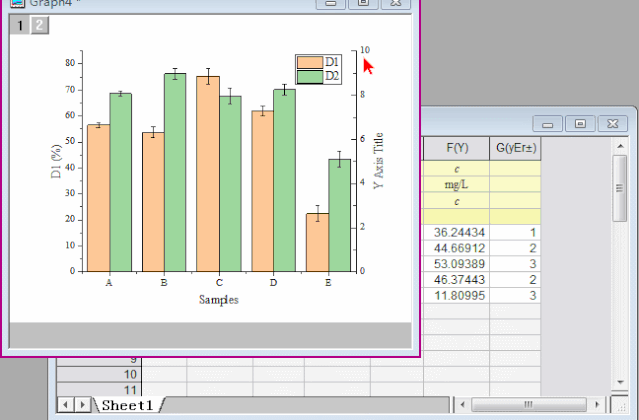

首先點擊左上角的 2 層，雙擊右Y軸，在彈窗中調整第二圖層的Y軸范圍（0~80），確定。將數據表和圖形窗口并排放置（哪個窗口都不要最大化），選擇數據表中第三組的XYyEr三列數據，將鼠標移到這3列右邊緣，待鼠標形狀變?yōu)榀B層圖標時，按下鼠標左鍵不放，向圖形窗口中拖并釋放，即可繪制出第三組柱子。

拖入繪圖后，第二層的xy坐標軸范圍發生了重置，出現了柱子錯位的現象，需要調整第2層X(jué)軸范圍與第1層的X范圍一致。另外第3組柱子的寬度與前兩者不一致，雙擊第3組柱子，調整spacing柱間距到合適值。

得到下圖的效果：

調整顏色可得到普通圖形：

3.調整柱狀圖的圓柱填充

第一步：圓柱填充

通過前面的方法繪制的柱狀圖，第一二組柱子是群組group狀態，首先接觸群組變?yōu)楠?dú)立，然后選擇相應的柱子，修改Pattern的Fill和雙色填充以及方向。

第二步：修改圖例

點擊左上角的圖層2，然后在圖形空白處點右鍵，選擇legend在選擇update legend?；蛘唿c(diǎn)擊左邊工具欄下方的圖例按鈕。

最終得到下圖的效果：
