現在大家通常用鼠標滾輪進行實時縮放，很少用命令并去設置比例，因此對這些比例也沒有深入研究，但其實縮放的比例設置還是挺有用的。在輸入比例的時候可以直接輸入數字，也可以再數字后面加一個X或一個XP，之前的文章中曾經介紹過X或XP的意思，但直接輸入數字時，這個比例是什么作用之前有人問過，當時只是簡單看了一下，并沒有深入研究。今天正好有時間看了一下，弄清楚了這幾者的區別，不妨再這里給大家介紹一下。

一、縮放比例直接輸入數字，比如0.5、2

輸入Z回車后，可以直接輸入數字作為縮放的比例，但輸入相同的數字，比如0.5，有時是放大，有時是縮小，但對應的視圖比例是固定的，這個比例到底是按照什么來計算的呢？

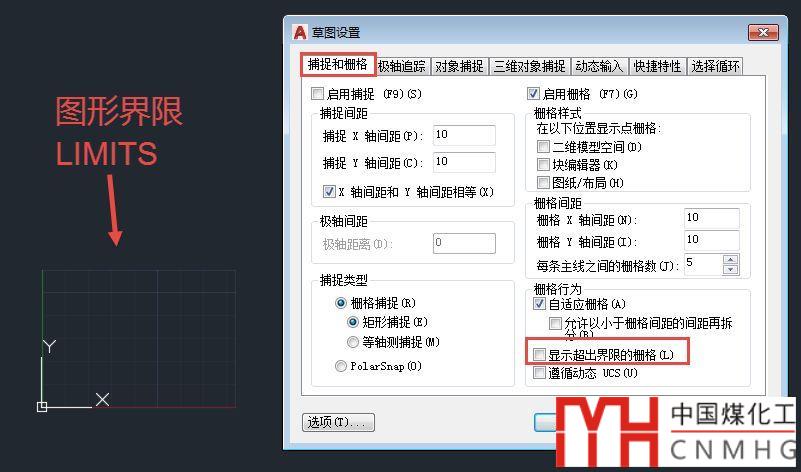

我們不妨通過一個簡單的測試來看一下。開一張空?qǐng)D，打開柵格顯示，并將柵格設置成不“顯示超出界限的柵格“，如下圖所示。

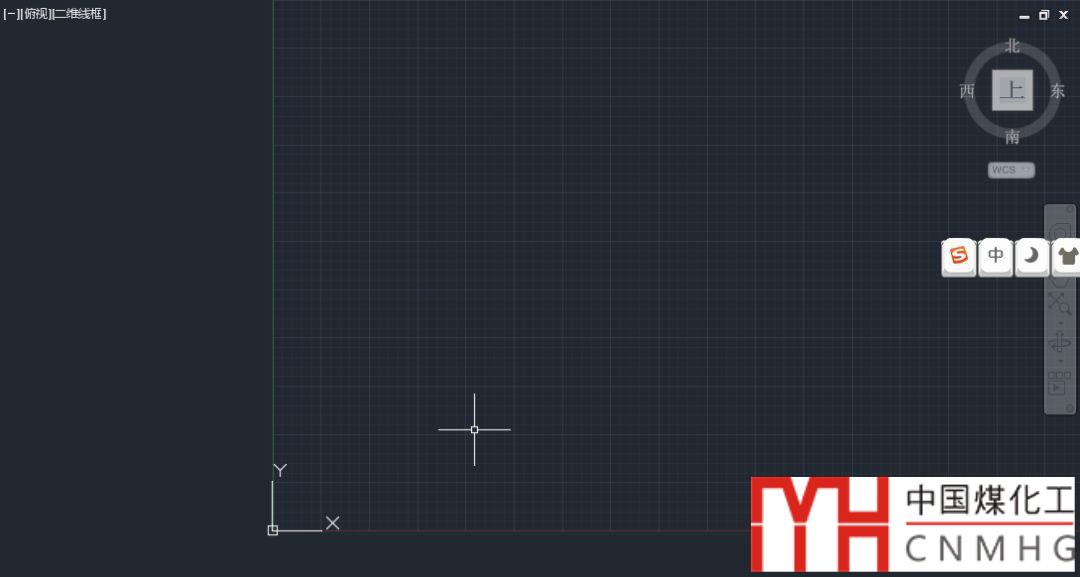

輸入Z，回車，輸入A，回車，全圖顯示柵格，如下圖所示。

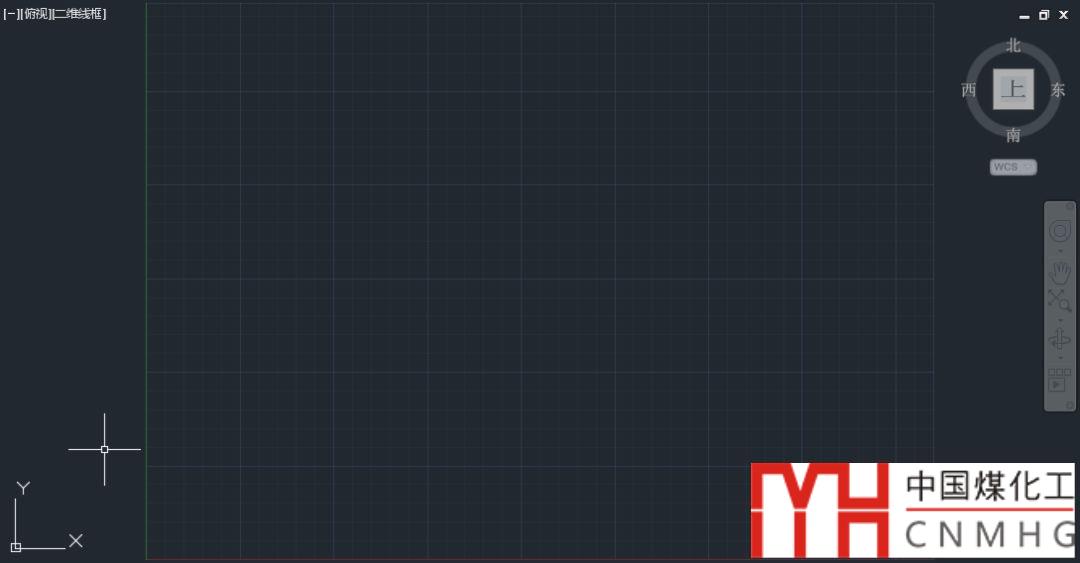

輸入Z，回車，輸入0.5，回車，縮放效果如下圖所示。

輸入Z，回車，輸入1，回車，視圖就恢復成之前的狀態。

輸入LIMITS，將界限的右上角點調整成（840,596），再輸入Z，回車，輸入1，回車，可以看到視圖縮小到跟新設置的界限匹配，但并不是完全顯示柵格，如下圖所示。

通過上面的測試可以看出：縮放比例直接輸入數值時視圖大小跟圖紙界限的大小有關系，設置為1時，視圖比例是跟圖紙界限匹配的，但跟Z-A不同，縮放時當前視圖的中心不變，也就是圖紙界限并不一定會縮放到視圖的中心。

雖然之前沒有怎么用過，但覺得這個還是挺有用的，如果說我們的圖紙界限跟圖框是匹配的，我們可以通過輸入倍數將視圖調整成固定的大小，也可以通過輸入相同的比例恢復視圖之前的比例。

二、縮放比例輸入數字+X，比如0.5X、2X

這個X我們可以理解成乘號或倍數，2X就是就是視圖放大一倍，0.5X就是視圖縮小一倍。

這個倍數是以當前視圖來計算的，比如輸入Z回車，輸入2X，視圖會放大一倍，在輸入Z回車輸入2X，就會再放大一倍。

輸入帶X的比例在模型空間、布局的圖紙空間中的作用是一樣的，都是按照當前視圖的尺寸進行放大或縮小。

如果需要視圖按照固定的倍數縮放，比例就可以輸入帶X的比例。

二、縮放比例輸入數字+XP，比如0.1XP、0.01XP

設置縮放比例時帶XP時，模型空間，布局的圖紙空間或視口內的模型空間表現是不同的，尤其是進入視口后這個比例比較有用。

在模型空間和布局的圖紙空間，輸入0.1XP等同于輸入0.1X，也就是縮小10倍，但如果進入視口后，輸入Z回車輸入0.1XP，修改的是視口比例，視口比例會變成1:10。

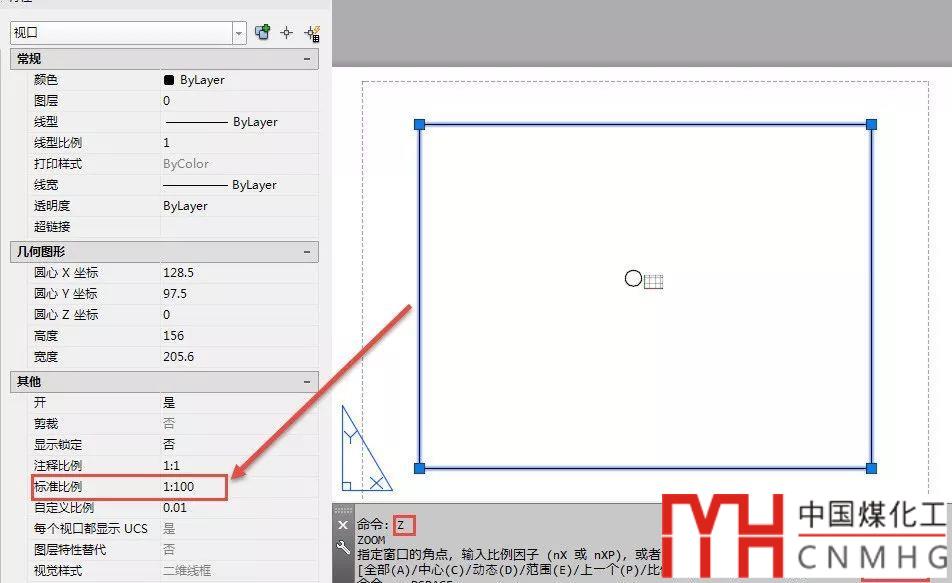

如果我們的圖紙需要按1:100打印，進入布局后，雙擊進入視口，輸入Z，輸入0.01XP，視口比例就被設置成了1:100，這種方法有時比在特性面板或狀態欄、工具欄設置比例更快，如下圖所示。

輸入縮放比例的操作用的人比較少，我之前也沒有深入研究，沒想到還有這么技巧，不知道你是否知道，以后不妨試試，在很多狀況下還是挺方便的
