經常有人問如何將CAD導出成清晰的圖片，或者導入到PS里填色。最近又有人問起，之前發過相關文章，重新整理一下發給大家。

其實CAD早就考慮到這種需求，提供了多種光柵圖像的虛擬打印驅動，例如JPG、TIF、TGA等，同時還提供了PDF、EPS的打印驅動，有些驅動已默認安裝，可以在直接在打印對話框里選擇，有些還需要用繪圖儀管理器添加。

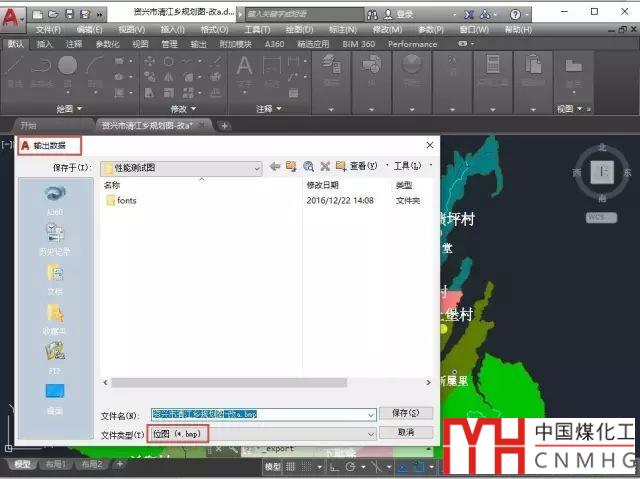

在CAD中用EXPORT(輸出)命令可以輸出BMP圖像，但這種圖像就相當于屏幕截圖，分辨率很低，顯然無法滿足要求。

一、如何安裝虛擬打印驅動

CAD低版本支持的光柵圖像格式比較少，如果版本特別老，甚至可能沒有光柵圖像打印驅動。

下面以AUTOCAD 2017為例給大家介紹CAD虛擬打印驅動的安裝方法，首先我們看看CAD已經默認安裝了哪些虛擬打印驅動。

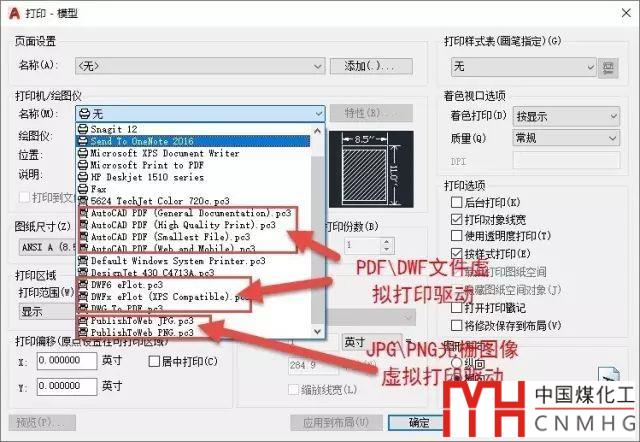

打開一張圖紙，單擊打印按鈕或者輸入PLOT后回車，打開打印對話框，在對話框中點開打印機列表，我們可以看到CAD已預裝了大量的驅動，如圖所示。

從截圖中可以看出CAD已預裝了JPG和PNG兩種圖像的虛擬打印驅動，另外還有多種輸出PDFDWF的虛擬打印驅動，其中PDF的種類最多，有針對各種需求的。

其實CAD提供的光柵圖像打印驅動不止這兩種，我們看看還有哪些。

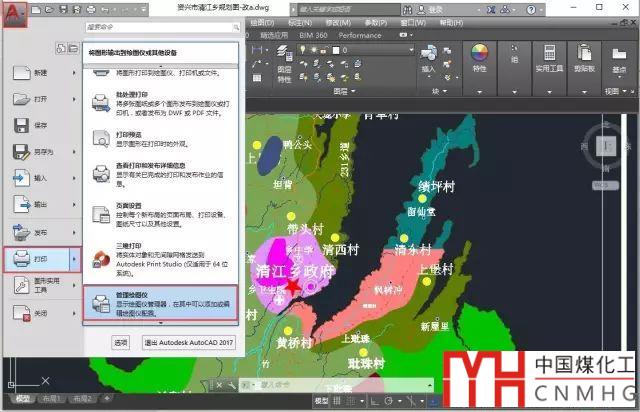

關閉打印對話框，在文件菜單或左上角圖標的下拉菜單中選擇：打印》管理繪圖儀（或者是繪圖儀管理器），如圖所示。

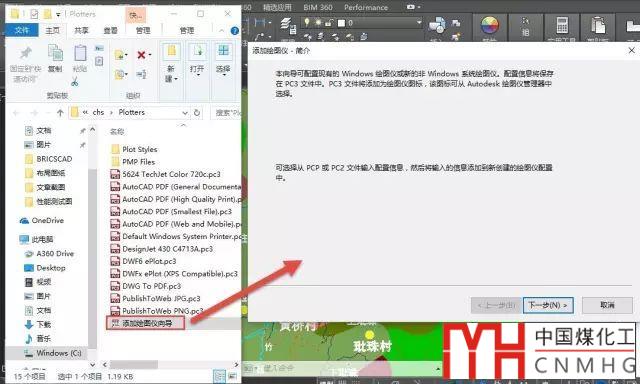

軟件會自動打開CAD驅動所在的文件夾，我們看到文件夾中有很多*.pc3文件，每個PC3文件就是一種的內置打印驅動，我們可以通過刪除PC3文件將打印驅動直接刪除。在文件夾的最后是“添加繪圖儀向?qū)?rdquo;，雙擊此文件可進入添加繪圖儀的向?qū)А?/p>

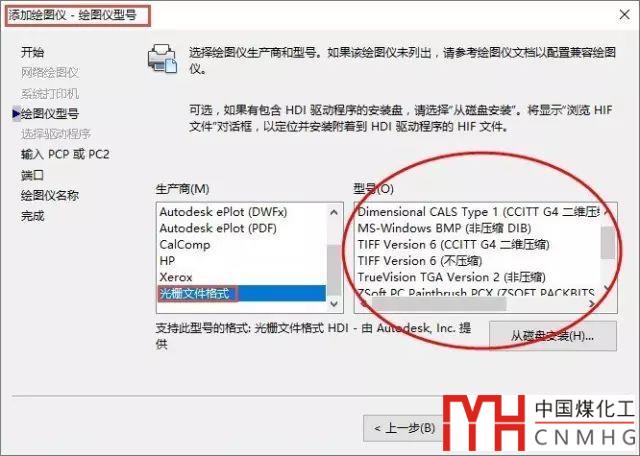

在向?qū)?duì)話框中點擊下一步，直到出現選擇繪圖儀型號的頁面，再生產商選框中選擇“光柵文件格式”，如圖所示。

可以看到除了JPG和PNG以外，我們還可以添加TIF、TGA、CALS、PCX光柵文件格式，我們可以根據需要選擇并安裝某種驅動。

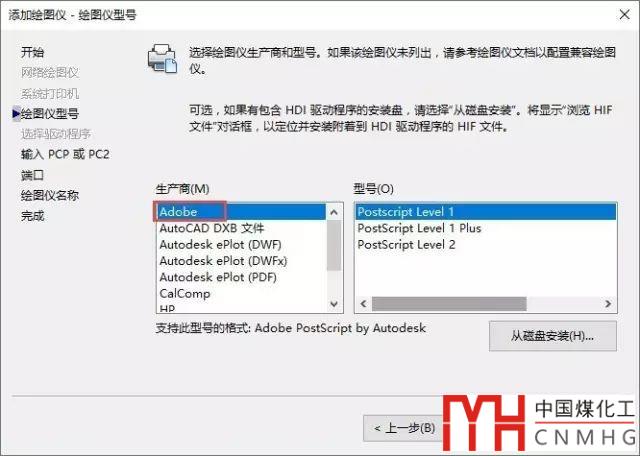

在生產商框中選擇ADOBE，再右側選擇PostScript Level 2，單擊下一步按鈕。

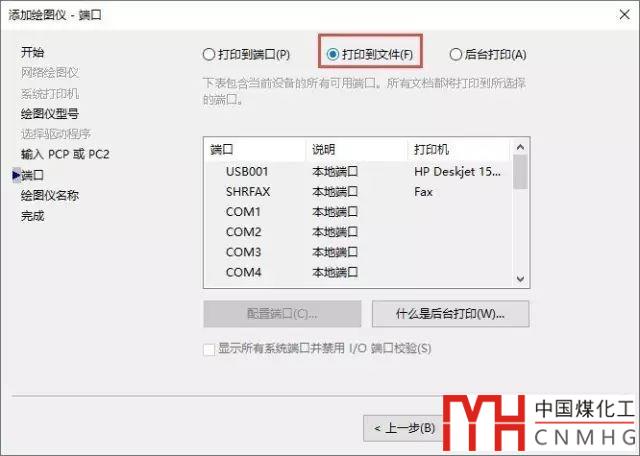

繼續單擊下一步，直到顯示選擇端口的頁面，因?yàn)檫@是虛擬打印驅動，也就是會將打印結果輸出為文件而不是打印機的端口，因此這里務必要選擇”打印到文件“，如圖所示。

繼續單擊下一步，如果不想給打印驅動重新命名就直接再次單擊下一步直到安裝完成。

在浩辰CAD軟件安裝虛擬驅動的操作略有不同，可以直接在打印對話框的打印機列表中點擊添加繪圖儀，虛擬打印機默認為打印到文件。

--提示：下面是廣告，不是本文圖片--

二、如何輸出高分辨率的光柵圖像

其實光柵圖像可以分為三類，一類是BMPJPG等不帶透明通道的光柵圖像，一類是TIFPNG等帶透明通道的光柵圖像，一種是EPS（PostScript）這種類似矢量的圖像文件。如果要輸出高分辨率的圖像，一種選擇是輸出第一、第二類圖像文件，將分辨率設置得比較高，還有一種凡是就是輸出EPS文件，我們可以到PS打開時根據需要設置分辨率。下面我們分別以PNG和EPS文件為例簡單介紹一下輸出的方法。

1、輸出高分辨PNG圖像

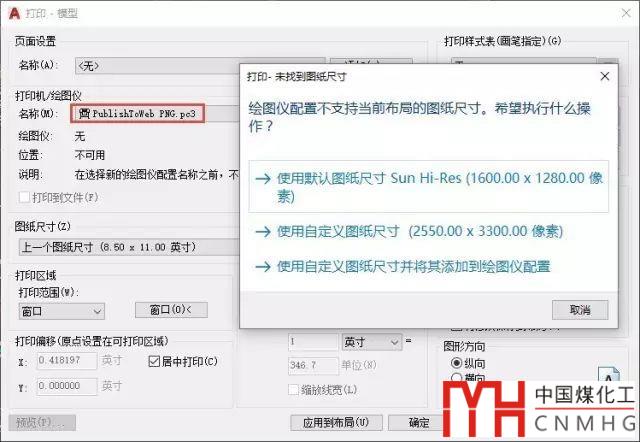

打開一張圖紙，打開打印對話框，在打印機列表中選擇PNG驅動，如果圖中之前保存了頁面設置并設置的是常規的打印驅動，可能會提示未找到圖紙尺寸，如圖所示。

對話框給我們?nèi)齻€(gè)選擇，前面兩種給定了圖像的分辨率，如何合適，我們可以選擇其中一種，如果不合適，可以選擇最后一個選項，自己定義圖像的分辨率。

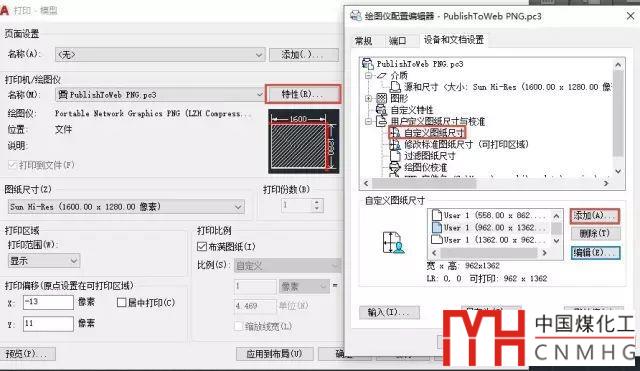

如果圖中未保存頁面設置，選用驅動時會使用一個默認的設置，可以單擊打印機列表后面的特性按鈕，打開特性設置對話框。再特性對話框中單擊“自定義圖紙尺寸”，下面會顯示已經定義好的尺寸，我們可以添加尺寸或編輯現有尺寸。

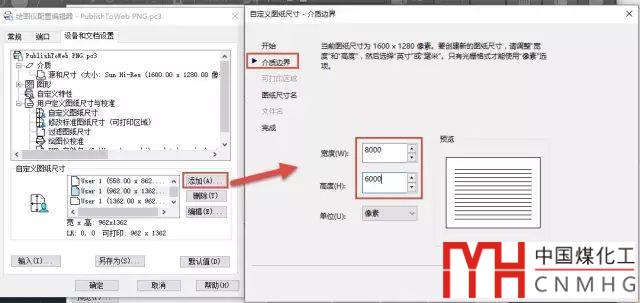

單機添加按鈕，會彈出一個向?qū)?duì)話框。單擊進入下一步，就可以輸入PNG圖像橫向和縱向的像素點數，例如可以輸入8000和6000，如圖所示。

然后可以繼續下一步，可以修改自定義尺寸的名稱并完成自定義尺寸的添加。

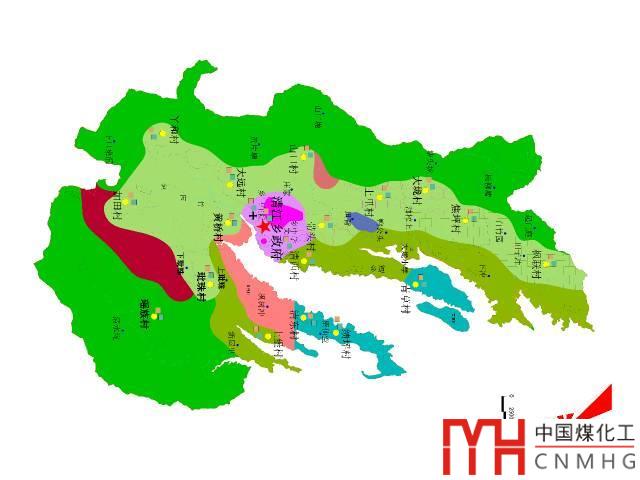

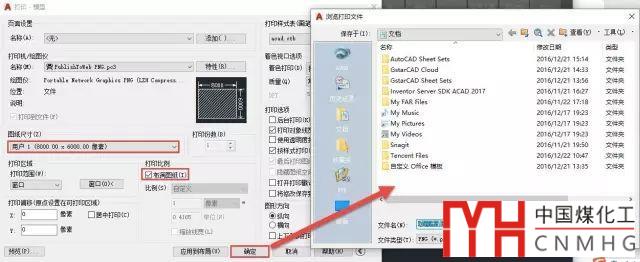

在圖紙尺寸列表中選擇剛定義的尺寸，然后設置打印范圍、比例、打印樣式表、橫縱向，然后點確定按鈕，就會彈出一個保存PNG文件的對話框，默認使用的是圖紙的名稱，我們可以根據需要進行修改，設置好名字后點保存按鈕，即可等待CAD軟件完成PNG圖像的輸出。

PNG分辨率的設置也是有限制的，當我們將分辨率設置得過高時，CAD可能會因?yàn)閮?nèi)存不足而無法輸出，尤其是32位版本CAD。在輸出PNG前我們要算一下，到底輸入多高分辨率才合適，不要隨意設置過高的分辨率。

當然我們還有一種選擇就是輸出EPS文件了。

2、輸出EPS(PostScript)文件

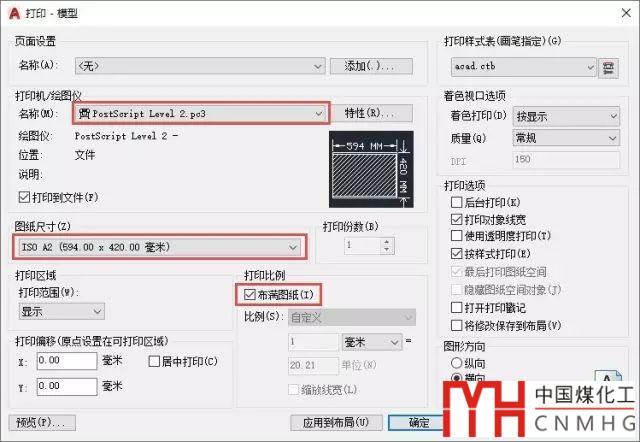

輸出EPS文件的設置跟普通打印機類似，是按紙張尺寸來設置的，這樣更方便，要在PS里打印輸出多大的圖，直接按需要設置紙張就好了，這里就不再詳細介紹了，重點看一下EPS文件輸出后在PS里的處理。

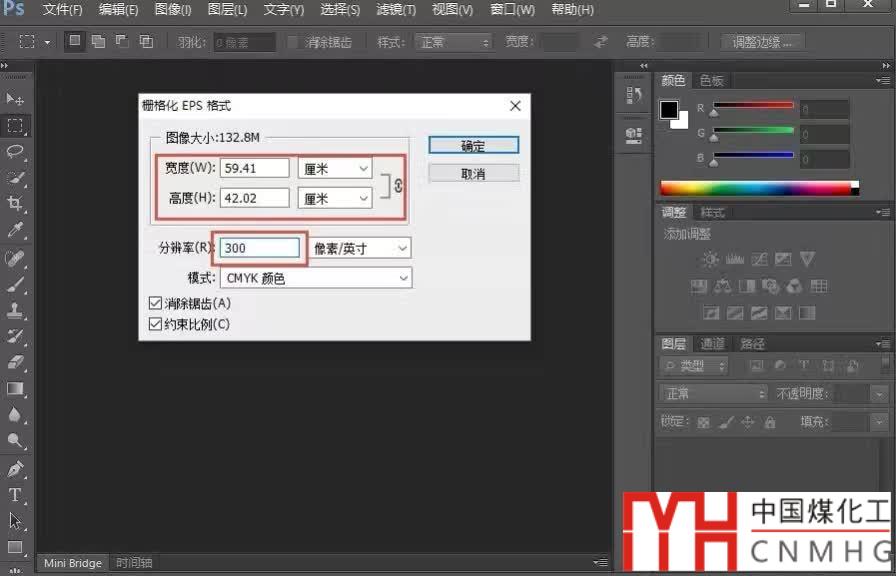

打開PHOTOSHOP，打開輸出的EPS文件，在PS中會彈出“格柵化EPS格式”對話框，我們可以看到我們輸出的EPS文件的尺寸，下面的分辨率可以根據我們的需要進行設置，如果打印尺寸沒有變化，分辨率設置成300DPI基本就夠了

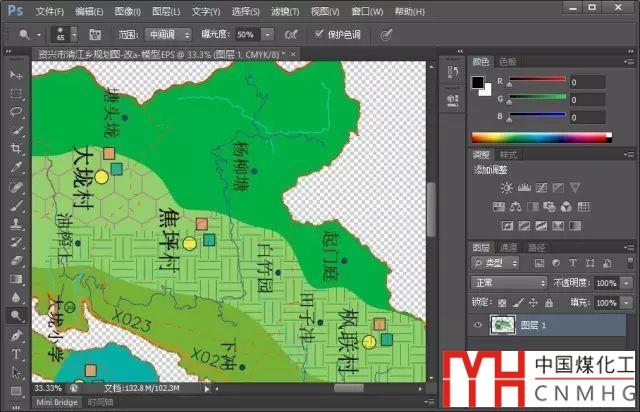

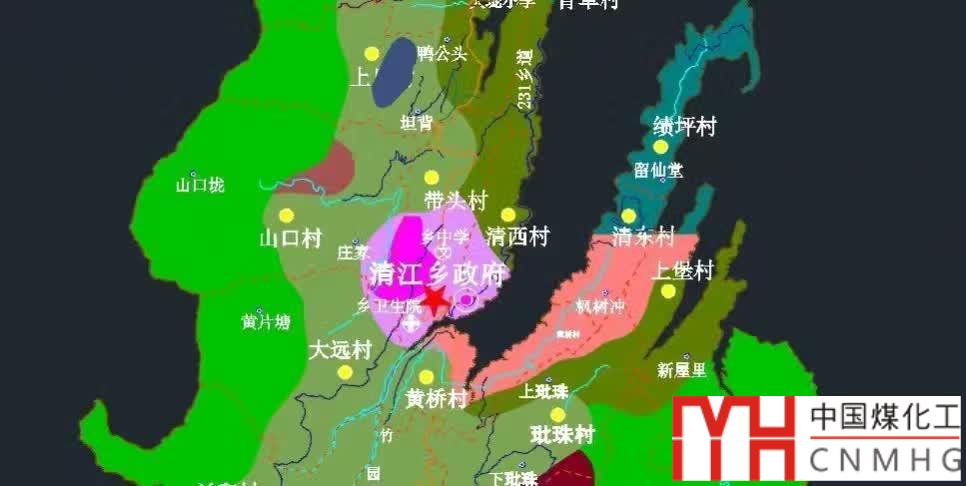

設置好分辨率后單擊確定按鈕，圖像就被按照分辨率進行光柵化，完成后我們可以看圖中的細節，如果不滿足要求，可以重新打開，提高分辨率。

用EPS文件的話，在PS中打開時可以根據需要設置不同的分辨率，比直接輸出JPG或PNG圖像更加方便。

小結

網上問這類問題的人不少，估計是不清楚CAD已經提供了這么多虛擬的光柵圖像打印驅動，又或者他們使用的CAD版本過低。

其實問題就是這么簡單，用打印就可以輸出各種光柵圖像格式的文件，如果感興趣可以看看不同的光柵圖像打印驅動的其他設置，例如PNG特性中還可以設置背景顏色等等。

其實如果沒有特殊要求，可以都輸出成EPS文件，然后可以到PS里去設置分辨率或轉換成其他圖像格式。

不同版本支持的驅動類型不同，具體驅動屬性也可能有些區別

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件，浩辰CAD的虛擬驅動可以直接在打印對話框的打印機列表中添加，類型跟AUTOCAD類似。
