行業或單位對標注的箭頭、文字、尺寸線的這些外觀尺寸都是有要求的，比如要求字高為2.5或3等等。在CAD中雖然可以1:1繪圖，但很難以1：1打印，尤其是工程建筑或地形圖，打印比例可能是1:100、1：200甚至更大。為了保證打印出來能滿足要求，我們必須對標注的外觀尺寸進行相應倍數的放大。但我們沒有必要再標注樣式中一項項地去調整各種元素的尺寸，只需要設置一個比例就好了，這個比例就是標注特征比例。

在標注樣式中設置標注特征比例

在標注樣式中設置標注特征比例是比較常規的方法，我們可以按行業或單位要求創建一個標準的標注樣式，保存到模板（樣板）文件（*.dwt）中，當我們繪制不同比例的圖紙時，只需利用原有樣式創建一個新樣式，然后設置一下標注特征比例就好。

在CAD的公制的模板文件acadiso.dwt中保存了幾種標注樣式，下面我們就以ISO-25標注樣式為基礎創建幾種不同特征比例的標注樣式并看一下實際效果。

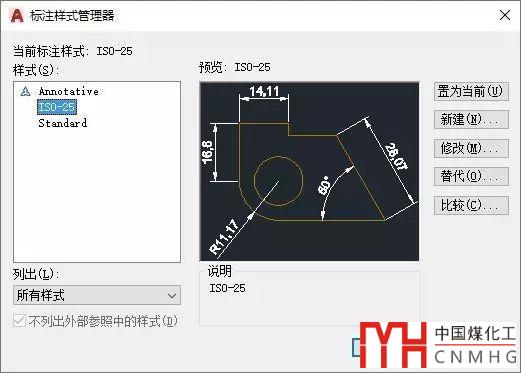

輸入D，回車，打開標注樣式管理器，如圖所示。

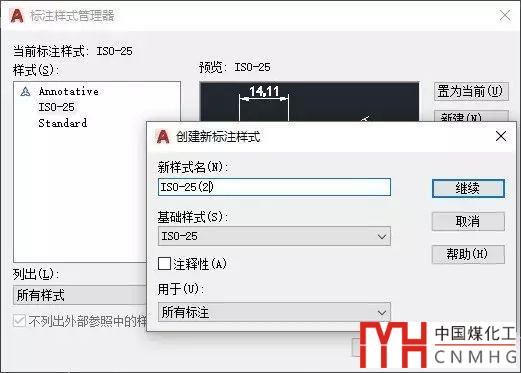

在左側的樣式列表中選中ISO-25，單擊"新建"按鈕，以此樣式為基礎，建立一個ISO-25(2)的標注樣式，如圖所示。

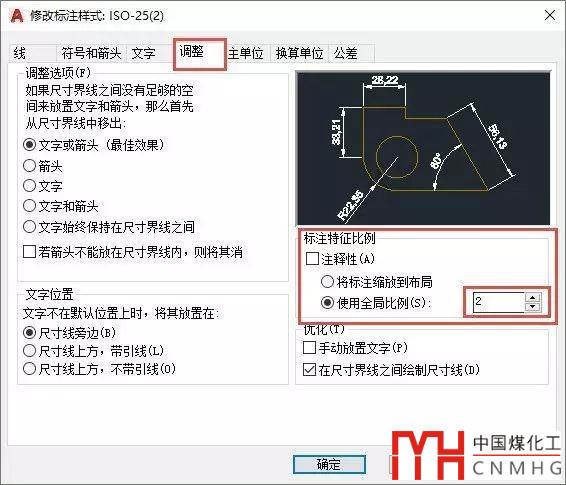

在“新建標注樣式”對話框中單擊繼續按鈕，進入新建標注樣式：ISO-25 (2)對話框，單擊頂部的“調整”選項卡，找到“標注特征比例”選項組，在使用全局比例中輸入2，如圖所示。

單擊“確定”按鈕，完成新標注樣式的定義。

重復上面的操作步驟，再新建一個標注特征比例為5的標注樣式ISO-25 (5)后關閉標注樣式管理器對話框。

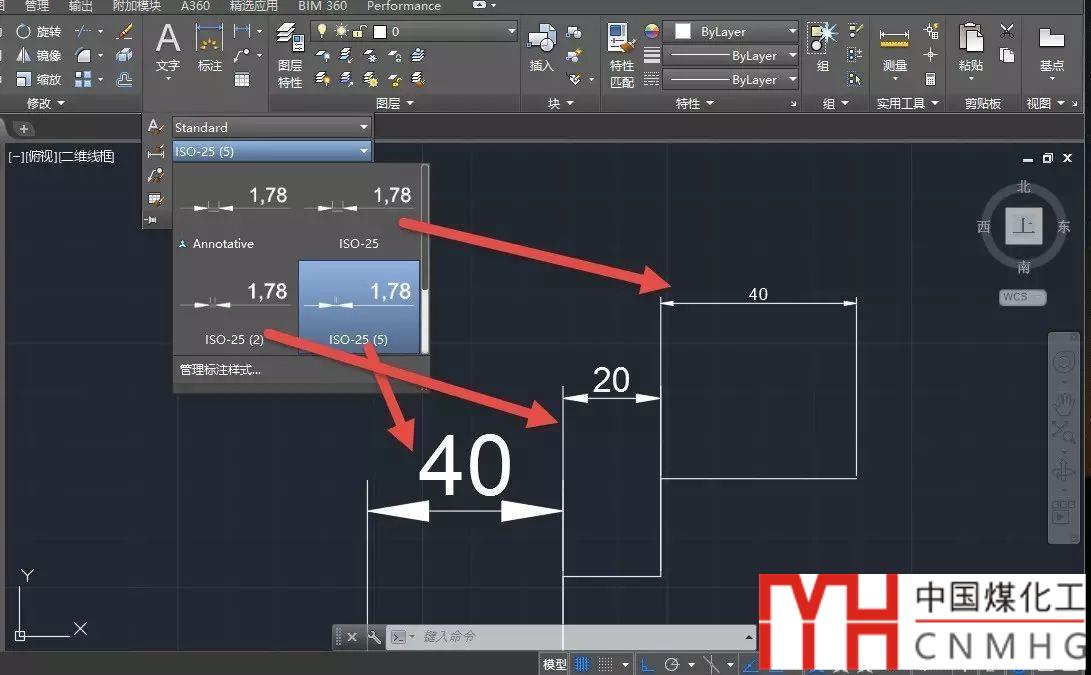

再圖中繪制幾個簡單的圖形，我們分別用三種ISO-25的標注樣式標注尺寸，觀察幾個標注樣式的區別。

通過這樣的比較，我們就可以知道標注特征比例的作用了。

利用變量修改標注特征比例

如果只是需要臨時使用幾個不同標注特征比例的標注，我們可以通過設置變量來臨時改變標注樣式的標注特征比例，這個變量是DIMSCALE。

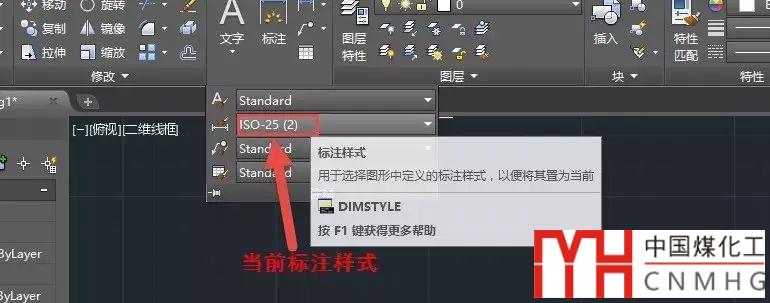

繼續上面的練習，將標注樣式ISO-25 (2) 設置為當前標注樣式，輸入DIMSCALE，回車，輸入10，回車。再次對中間的尺寸進行標注，如圖所示。

這個標注雖然使用的是樣式ISO-25 (2)，但使用了不同的標注特征比例。此時如果我們進入標注樣式管理器中調整標注樣式的特征比例，此標注不會跟隨變化。

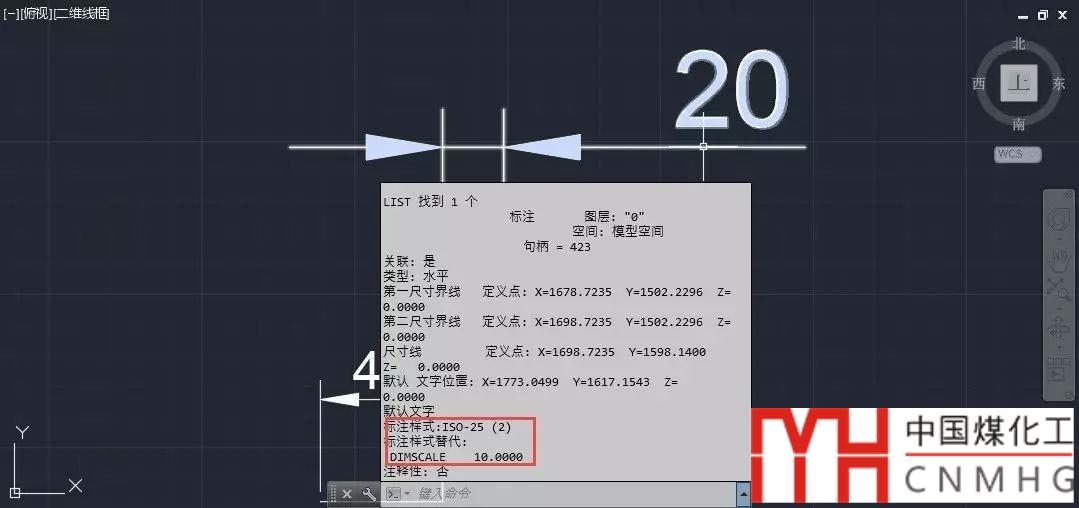

選中新創建的標注，輸入LI，回車，查看標注的參數，我們可以看到此標注被單獨修改了哪些參數，如圖所示。

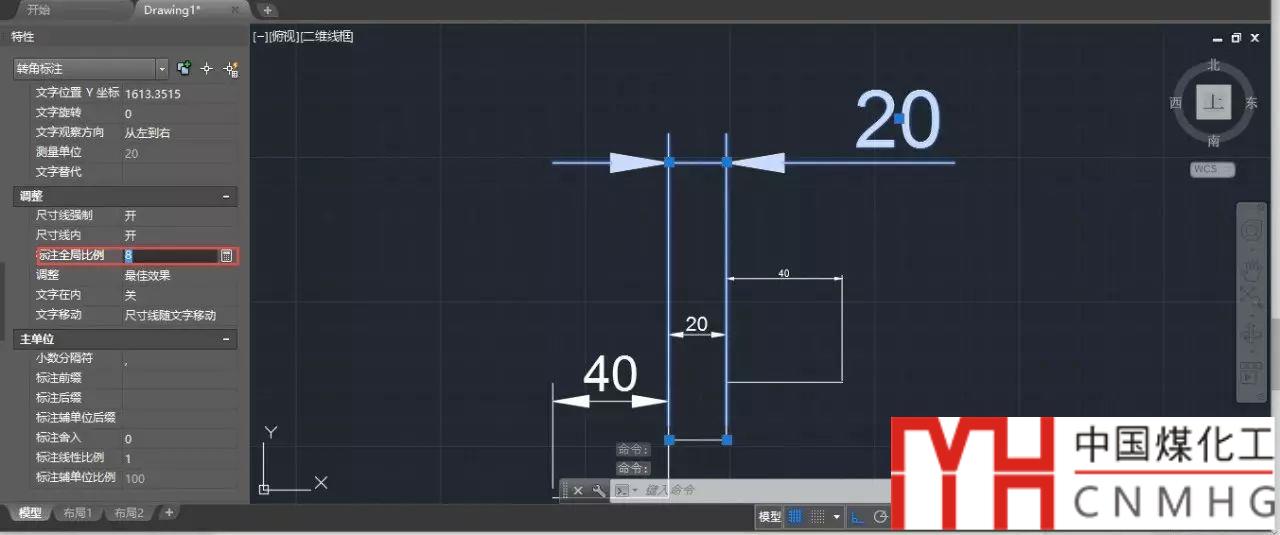

如果只需要修改某個標注的特征比例，也可以選中標注后，打開特性面板（CTRL+1)，再特性面板中輸入新的標注特征比例。

將標注縮放到布局

如果我們利用布局空間打印圖紙，且同一個標注不會出現再兩個不同比例的視口中的話，我們可以將標注特征比例設置為“將標注縮放到布局”。

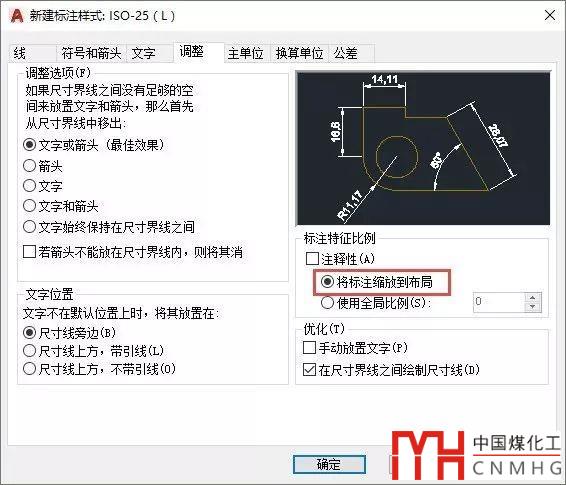

輸入D，回車，打開標注樣式對話框，新建一個ISO-25（L）的標注樣式，將標注特征比例設置為將標注縮放到布局，如圖所示。

為了更方便觀察，將已創建的標注都刪除。

單擊底部的布局1標簽，切換到布局1，將當前標注樣式設置為ISO-25（L），先直接在布局空間捕捉視口中圖形標注一個尺寸，如圖所示。

在視口中雙擊，進入模型空間，再次標注同一個尺寸。標注完我們會發現，視口比例并不是1：1，但在圖紙空間和模型空間標注的特征尺寸是完全相同的。

注釋性

注釋性是CAD高版本才有的功能，就是為了適應多比例繪圖的需要的，文字、標注、填充、圖塊等對象都可以設置注釋性。設置了注釋性的對象會隨著視口比例自動變化。

比如默認的標注樣式ISO-25，我們只要把標注特征比例設置為注釋性，然后添加需要顯示視口的比例，就可以在布局不同比例視口顯示相同的大小，這在多比例混排打印的時候非常方便。注釋性比較復雜，下面我們簡單看一下。

輸入D，回車，選擇ISO-25，單擊“修改”按鈕，將ISO-25的標注特征比例設置為使用注釋性。

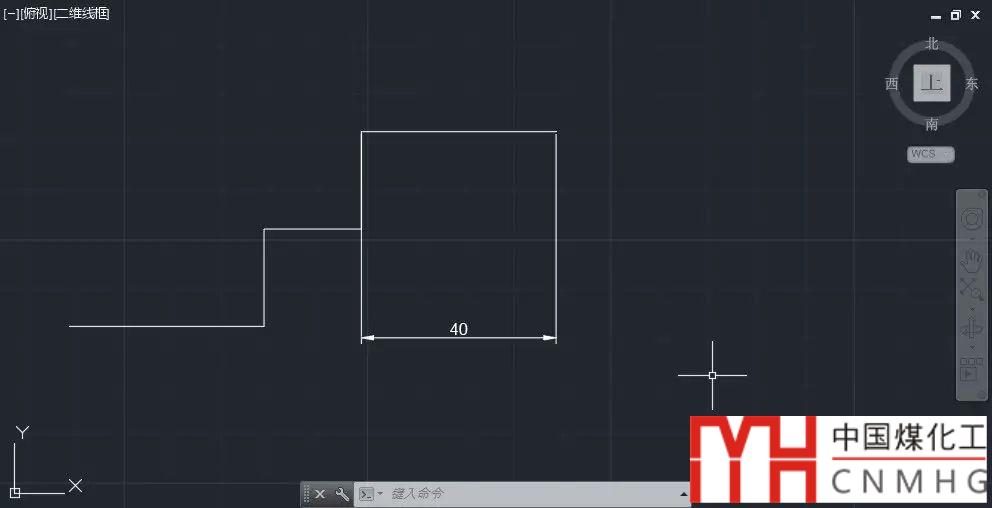

將ISO-25設置為當前標注樣式，然后創建一個注釋比例為1：1的標注，如圖所示。

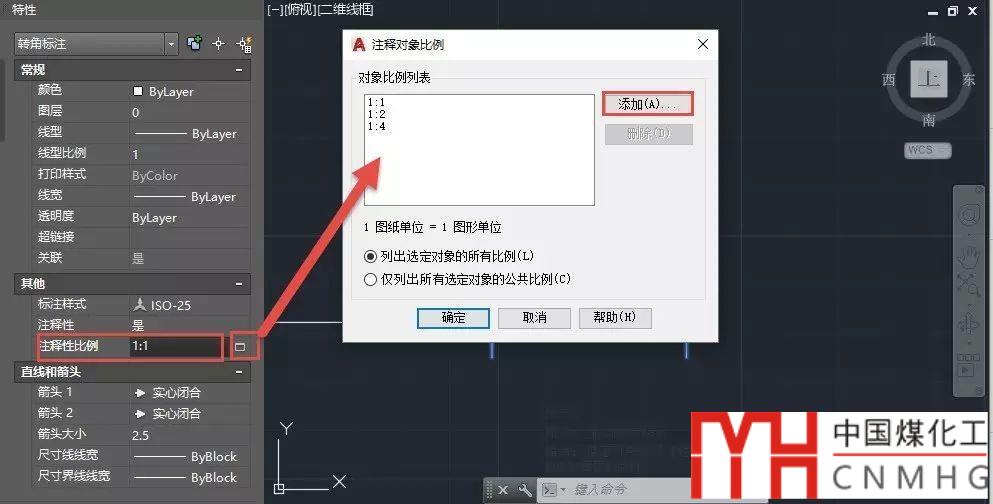

打開特性面板（CTRL+1），選中標注，找到注釋性比例欄，單擊后面的按鈕，打開“注釋對象比例”對話框，在對話框中添加1：2，1：4兩種比例，如圖所示。

也可以不用特性面板，直接輸入OBJECTSCALE命令，回車，選中標注，打開注釋對象比例對話框并編輯標注的比例。

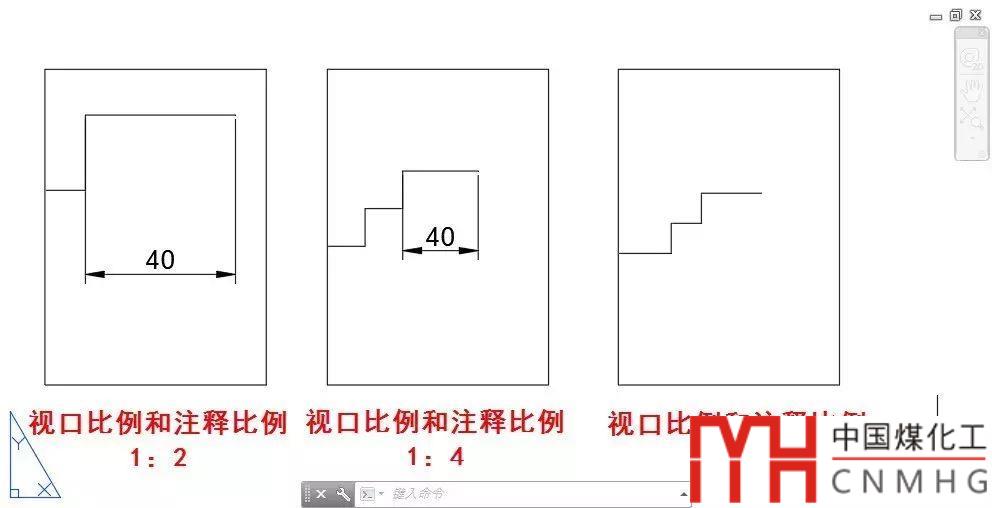

切換到布局，用VPROTS命令創建三個視口，視口比例和注釋比例分別設置為1：2、1：4、1：5，然后觀察標注的顯示效果。

標注的對象比例列表中有1：1、1：2、1：4，所以當視口的注釋比例為1：2和1：4的視口中標注是可以顯示的，而且看到圖形由于比例不同，顯示的大小不一樣，但兩個視口中標注的文字和箭頭是一樣大的。而注釋比例為1：5在標注的比例列表中沒有，在這個視口中標注可以設置為不顯示，也可設置為顯示，可以用底部狀態的按鈕來控制，如圖所示。

小結

繪圖中各種比例問題確實是比較困擾的問題，不光不同圖上比例不同，有時同一張圖上也會包含多種比例，CAD軟件為了應對不同用戶的不同需求，提供了多種方式來設置標注特征比例，我們可以根據自己的實際情況選用合適的方式。

注釋性是高版本增加的新功能，在多比例布圖時比較方便，如果一張圖只有單一比例，可以不必使用。注釋性這里只是簡單介紹了一下，以后有機會再單獨介紹注釋性。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件
