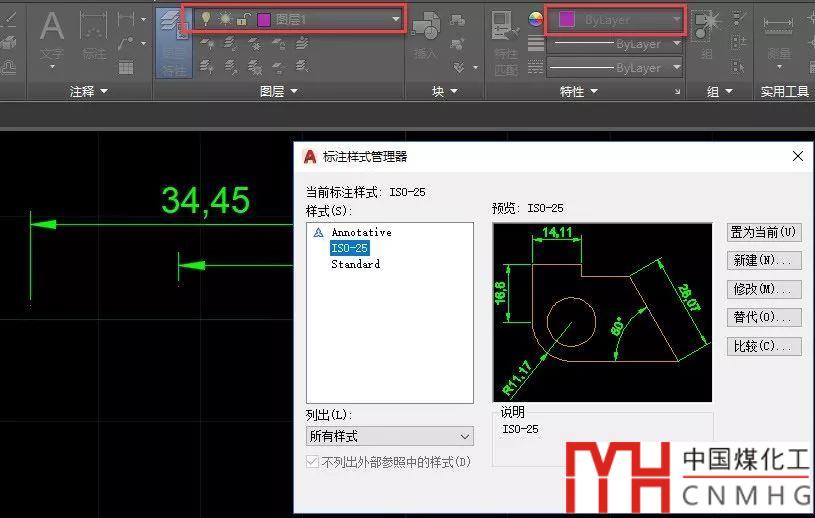

還有人問為什么標注樣式管理器里標注顯示是綠色的，但在圖紙中卻是白色的呢？

不知道大家有沒有遇到過，為什么會出現這種問題呢？

估計大多數人沒有想到，對話框中預覽圖的圖形顯示居然會跟圖層的開關有關系。

一、為什么標注樣式管理器不顯示標注樣例？

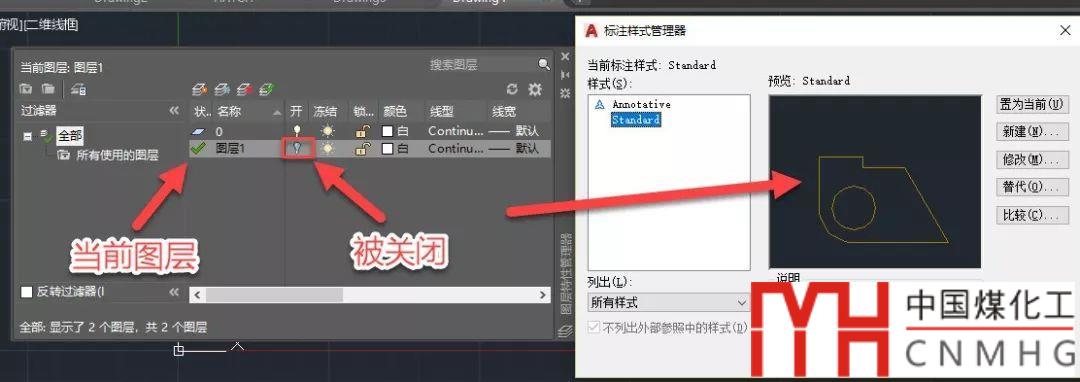

標注樣式中使用當前圖層的屬性來顯示標注預覽，你顯示標注樣例的原因就很容易知道：如果當前圖層被關閉，標注樣式管理就會顯示成這樣。

如下圖所示。

為什么會這樣呢？

我想CAD軟件可能是要提醒大家，你的當前圖層被關閉了！你這時候如果畫圖的話，圖形會看不到的！

CAD圖層的凍結跟開關有什么區別？凍結、新視口凍結、視口凍結有什么不同？

要檢查當前圖層是否關閉，不需要打開圖層管理器，在工具欄或命令面板中圖層列表顯示的圖層就是當前圖層，直接看一眼就知道了，如下圖所示。

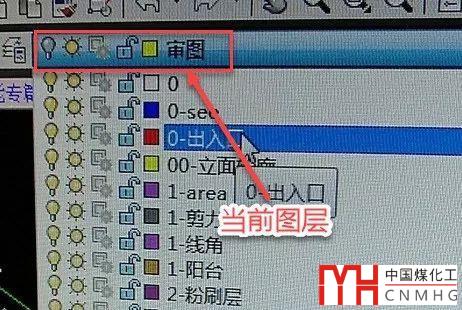

點開圖層列表，當前圖層會顯示在最上面，但有時反而會被忽略，如下圖所示。

最后要再跟大家重復一遍：

當前圖層是可以關閉的。如果當前圖層被關閉，我們畫的圖形會看不到，而且標注樣式管理器中會不顯示標注的樣例。

---提示：下面是廣告，不是本文圖片！---

二、為什么標注樣式管理器里顯示的顏色跟標注的顏色不一樣？

這個本來不算什么問題，很多情況下繪制的標注都與標注樣式管理器里樣例的顏色不一樣。標注樣式的線、文字的默認顏色是隨塊BYBLOCK，在標注樣式管理器中顯示的是白色，但標注默認的顏色是隨層BYLAYER，標注就是這個圖塊，標注內線、文字顏色和標注對象一致，所以標注顏色會隨當前圖層不同變化，跟標注樣式管理器的樣例顏色不一致很正常。

但那天哪個網友打開標注樣式管理器時當前圖層是綠色的，而且將標注的線、文字、箭頭的顏色都修改成了隨層BYLAYER，也就變成了綠色，如下圖所示。

我們要知道雖然在標注樣式管理器里顯示成綠色，并不表示這個標注的顏色就是綠色，因為顏色是隨層，顯示成綠色只是因為當前圖層是綠色的。如果將標注放到其他不是綠色的圖層上，那標注自然就不是綠色了；如果將當前圖層切換成其他顏色的圖層，標注樣式管理器里也不會顯示為綠色。那位網友其實知道這些，只是當時他以為標注就在當前圖層上，但兩者顏色卻不一樣，最后發現標注并不在當前圖層。

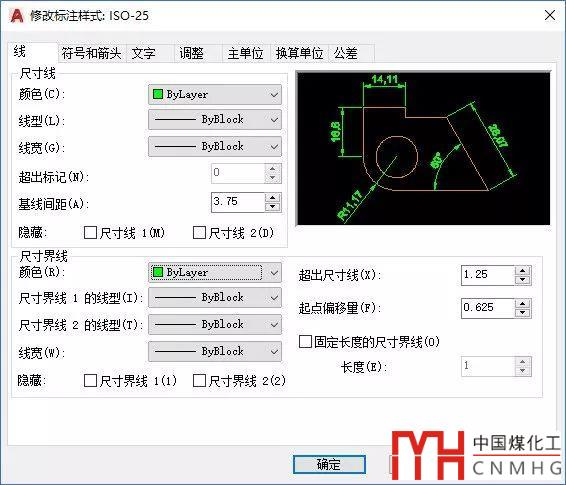

如果想無論在任何圖層上標注，標注的顏色都和標注樣式管理器中設置的標注顏色一致，只有將標注線和文字設置固定的顏色，比如直接設置為綠色，如下圖所示。

標注樣式管理器里標注的樣例顯示效果跟當前圖層密切相關，如果當前圖層關閉，標注樣例也不顯示，如果標注的線或文字的顏色屬性被設置成隨層，就會顯示為當前圖層的顏色。
