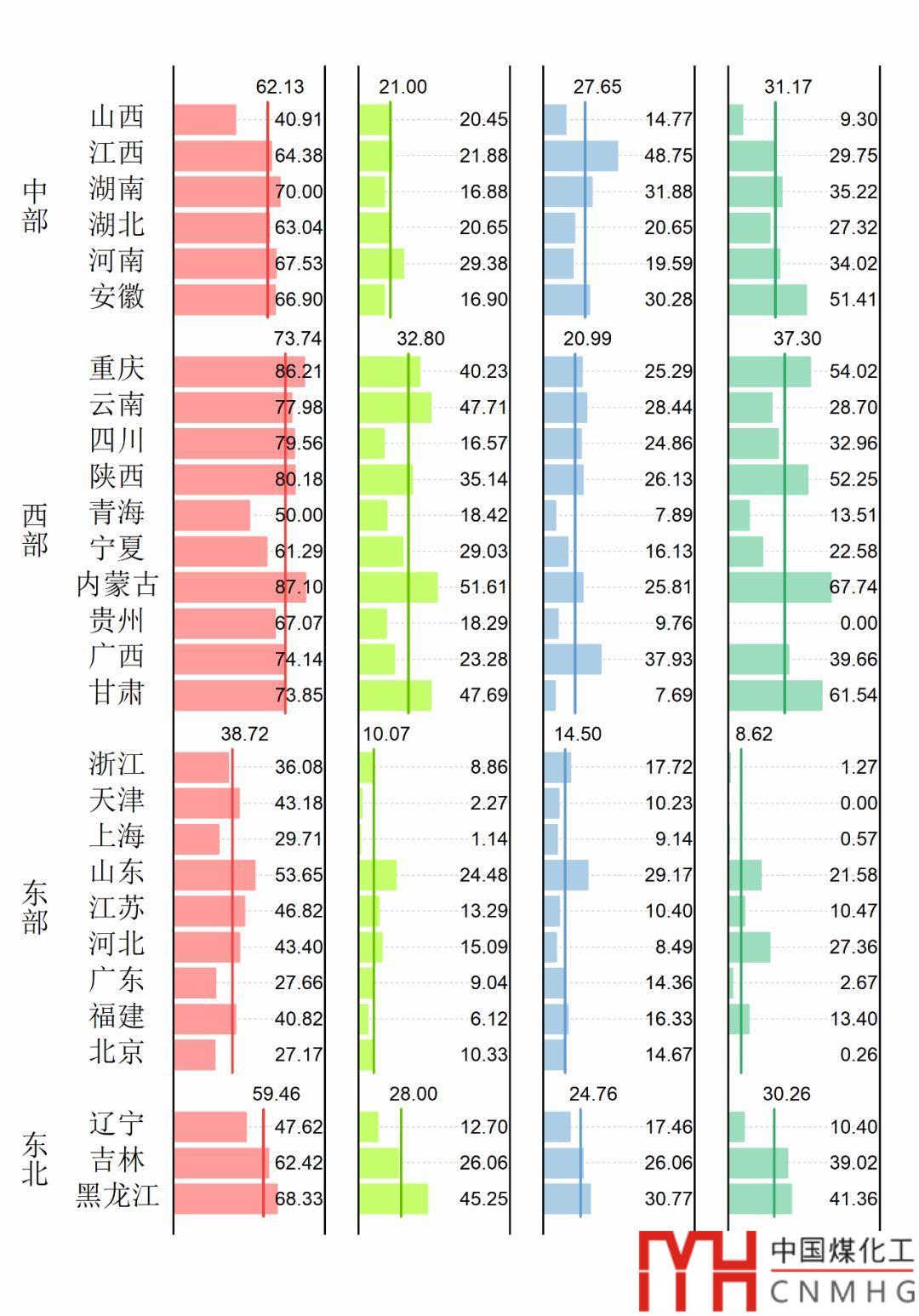

圖形繪制教程的第一部分已經發送：Origin(Pro)：分組條形圖+分組均值+組合圖（1）【數據繪圖】，接下來介紹教程的第2部分，合并圖形與格式設置。

1. 數據格式：Origin(Pro)：分組條形圖+分組均值+組合圖（1）【數據繪圖】

2. 繪制圖形：Origin(Pro)：分組條形圖+分組均值+組合圖（1）【數據繪圖】

3. 合并圖形（Merge）：將第2步繪制的四張圖形組合起來，【在微信公眾號“數據繪圖”后臺回復組合，查看詳細教程】。

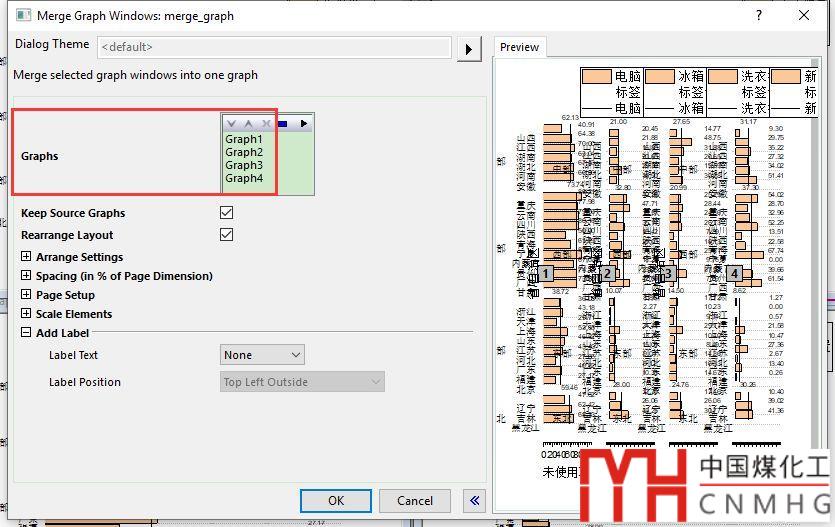

   1. 選擇右側工具欄中的Merge按鈕





   2. 選要合并的4張圖

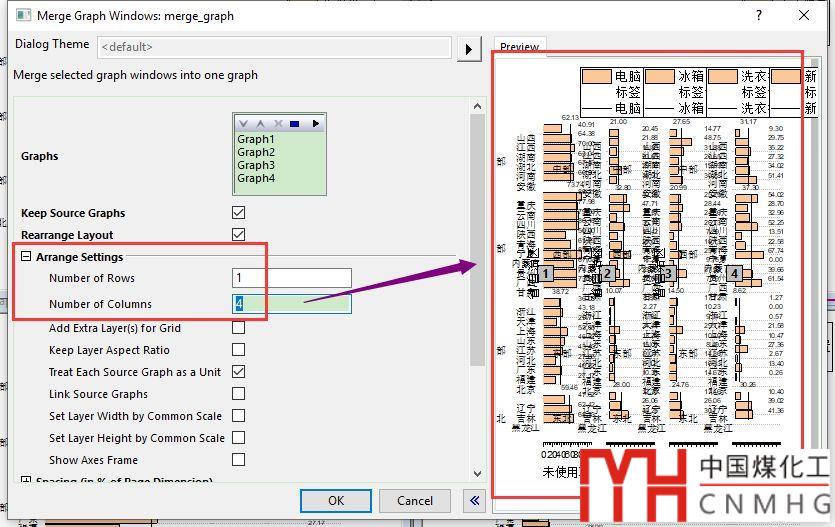

   3. 設為1行4列

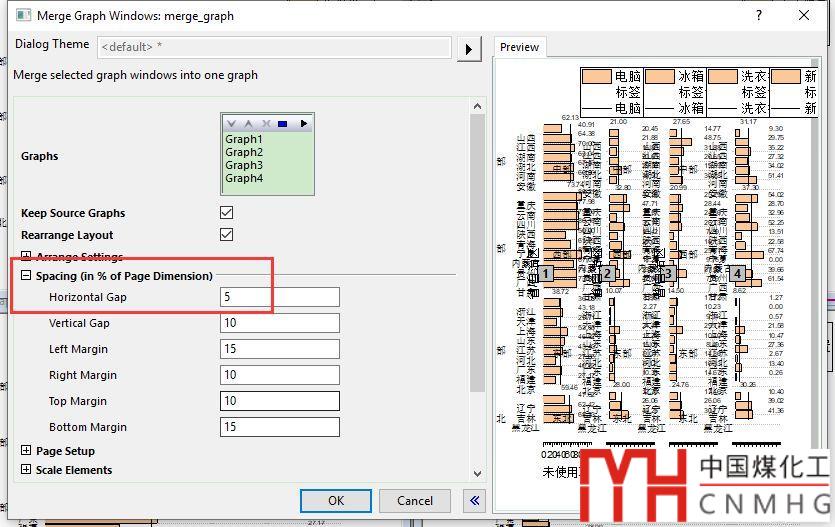

   4. 設置間距：水平間距設為5，或者其他合適的值。

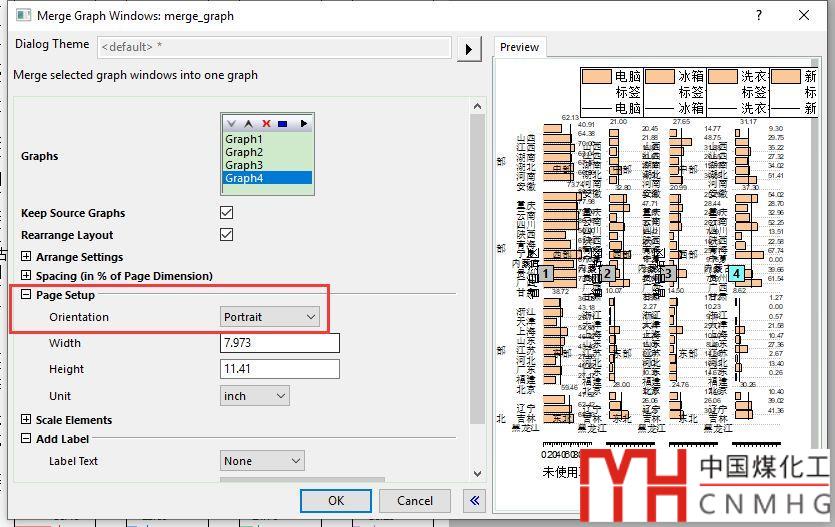

   5. 設置頁面格式：選為Portrait，豎向





   6. Scale Elements選為Fixed Factor模式，值設為1，使得縮放時字體大小保持不變。





4. 格式設置

   1. 坐標軸格式：【在微信公眾號“數據繪圖”后臺回復格式，查看詳細教程】

      1. 設置坐標軸的關聯，Layer 2,3,4的坐標軸與Layer 1相關聯。【在微信公眾號“數據繪圖”后臺回復關聯，查看詳細教程】。

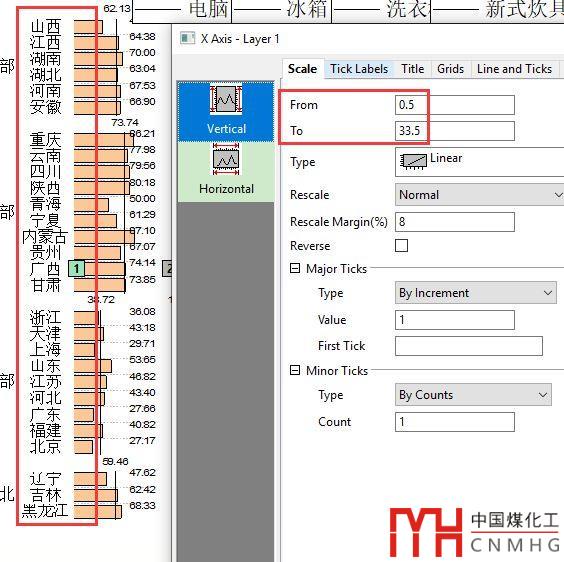

      2. 縱軸的范圍（Scale）設為0.5-33.5





      3.

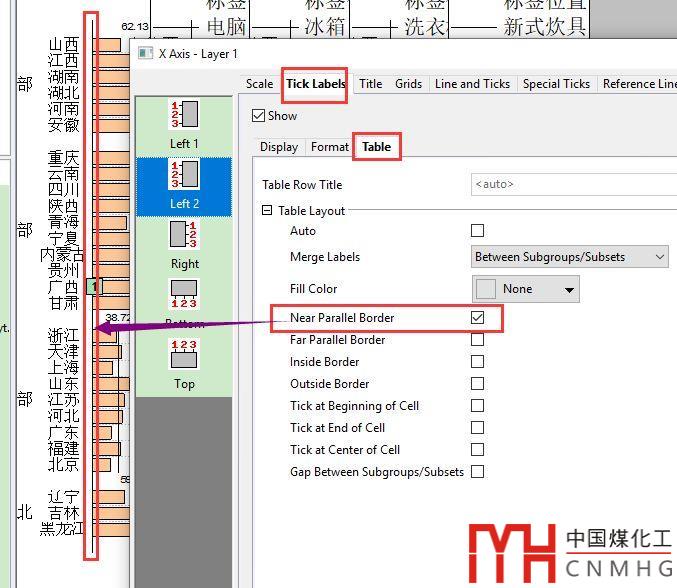

         顯示每個圖層中Left 2縱坐標的NearParallel Border，但刪掉標簽。

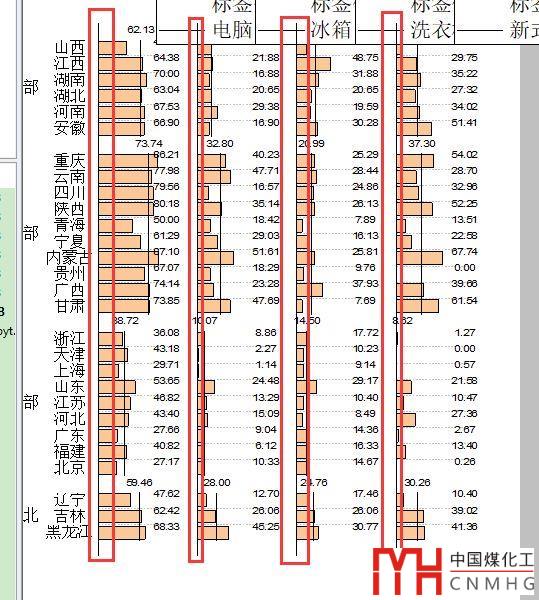

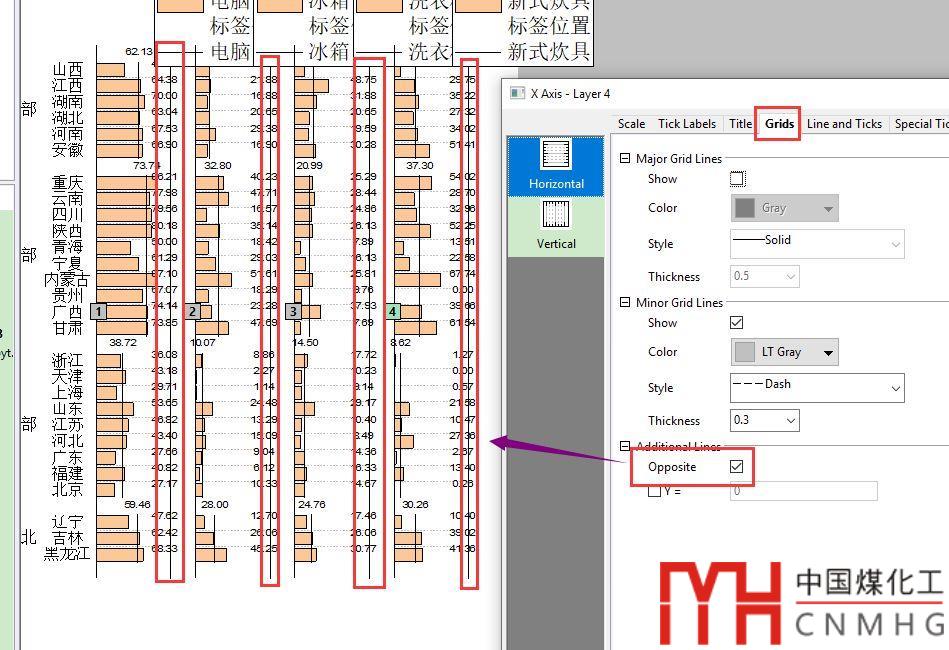

      4. 勾選Grids頁面中的Opposite，顯示每個圖形中右側的豎線。

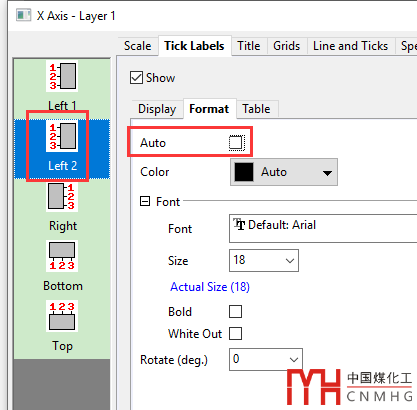

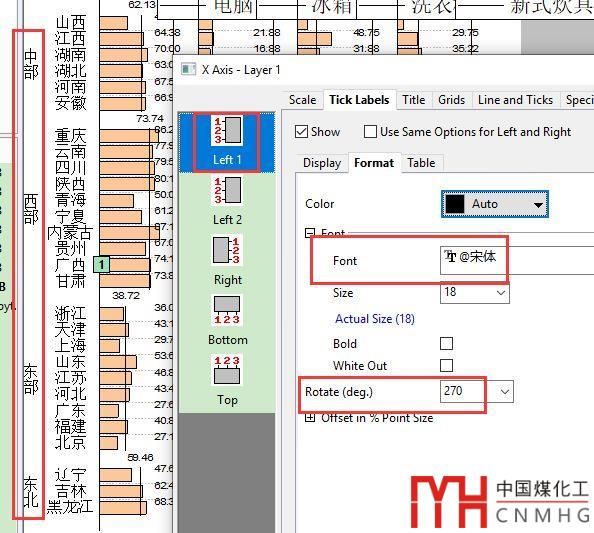

      5. 把Left 2縱坐標標簽格式中的Auto取消（如果不取消，會隨Left 2縱坐標標簽格式的變化而變化），切換到Left 1縱坐標的標簽格式頁面，字體選為帶@的字體，旋轉設為270。

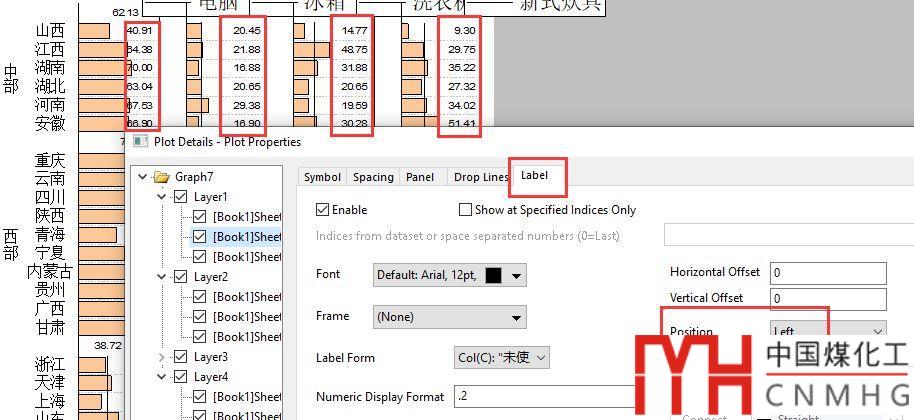

   2. 標簽位置：標簽橫跨了選中Opposite后顯示的豎線，可以調整標簽的位置來避免這個情況，即將標簽的位置設為Left。





   3. 圖層大小：【在微信公眾號“數據繪圖”后臺回復格式，查看詳細教程】

      1. 雙擊打開Layer Properties對話框，切換到Size頁面，Unit選為% of LinkedLayer。





      2. 拖動修改圖層的大小，或者使用上圖中Layer Area中的Width和Height來調整大小。

   4. 顏色設置：設置條形圖、分組均值的顏色





   5. 圖例格式：【在微信公眾號“數據繪圖”后臺回復格式，查看詳細教程】

      1. 打開Legend Properties，只保留條形圖的圖例





      2. 切換到Frame，選為None。





      3. 同樣的方法處理其他圖層圖形的圖例，并對齊擺放。

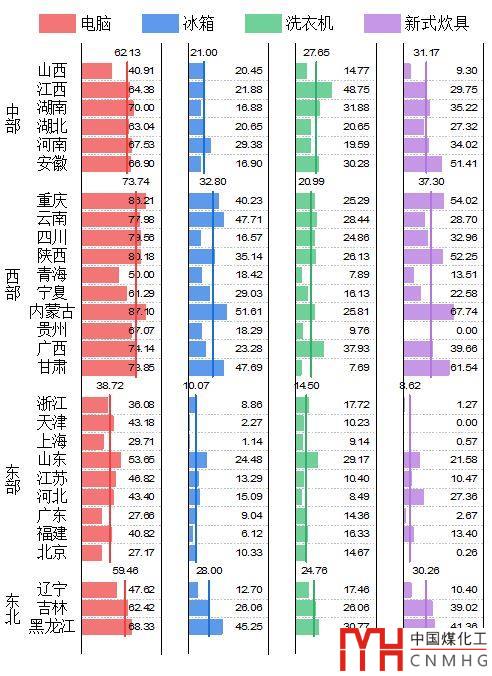

5. OK！
