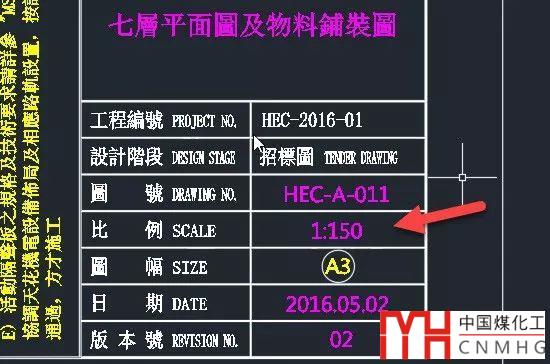

紙?jiān)诖蛴〉臅r(shí)候都需要標明比例，不僅圖框中會寫明圖紙比例，如下圖所示。

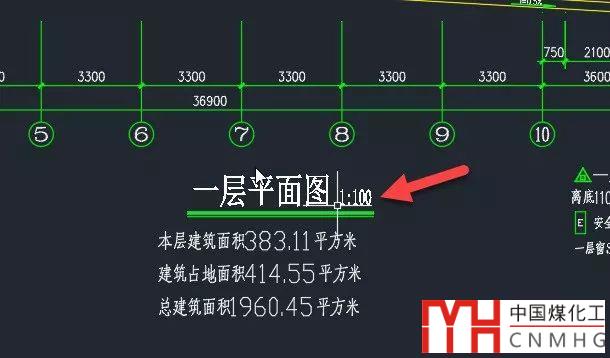

工程建設行業的一些圖紙還會在圖面上標明打印比例，如下圖所示。

畫圖前就應該知道圖紙的比例，所以大多數情況下這些比例都是直接填寫的。

CAD中用到的各種比例

其實無論是直接寫到圖面上還是填寫到圖框里，都可以利用字段根據打印比例或者圖框的圖塊比例自動更新，下面就簡單介紹一下。

一、按照打印比例填寫比例值

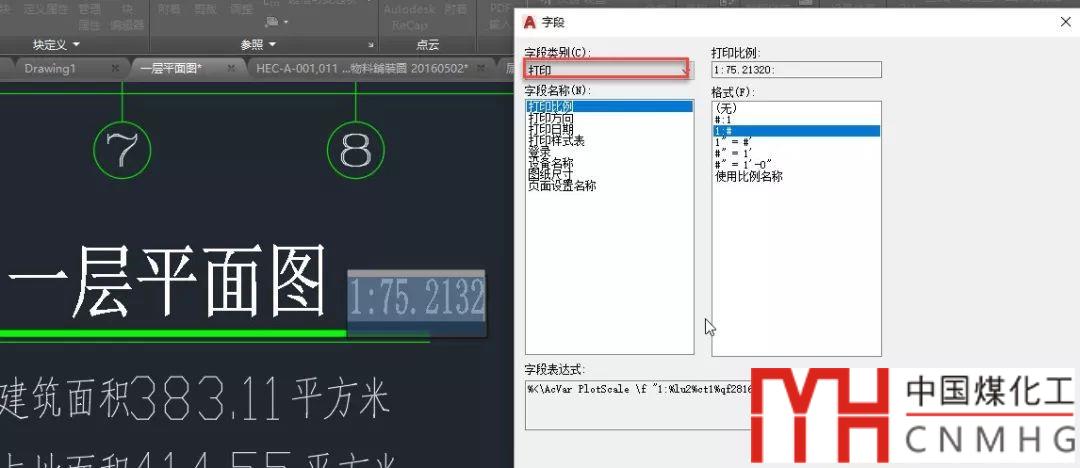

CAD提供了多種跟打印設置相關的字段，如打印方向、打印比例、打印日期、打印設備等，可以直接插入字段或在文字、表格、圖塊屬性中添加字段，如下圖所示。

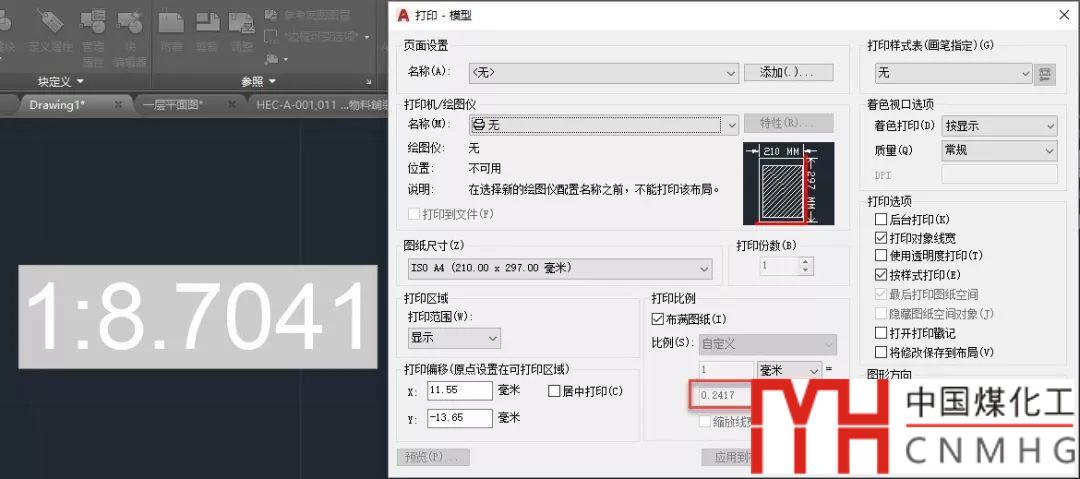

CAD里提供了多種打印比例的格式，可以根據需要選擇一種。插入后會顯示一個比例，如果圖紙沒有設置和保存頁面設置，顯示的比例和打印對話框中的比例可能會不一樣，如下圖所示。

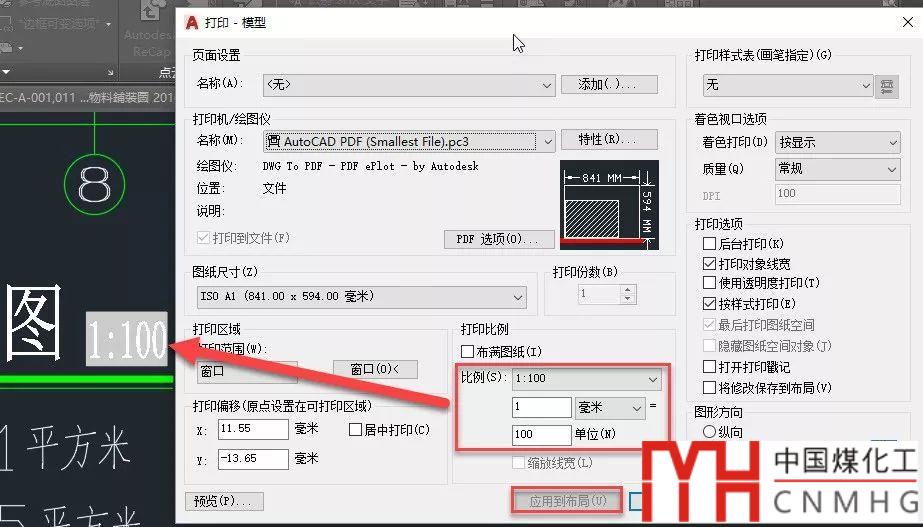

在打印對話框里設置打印比例后“應用到布局”就可以保存頁面設置，但圖面上的字段并不會立即更新,但沒有關系，輸入RE刷新，或者打印時這個字段就會更新，如下圖所示。

二、讀取圖框的比例

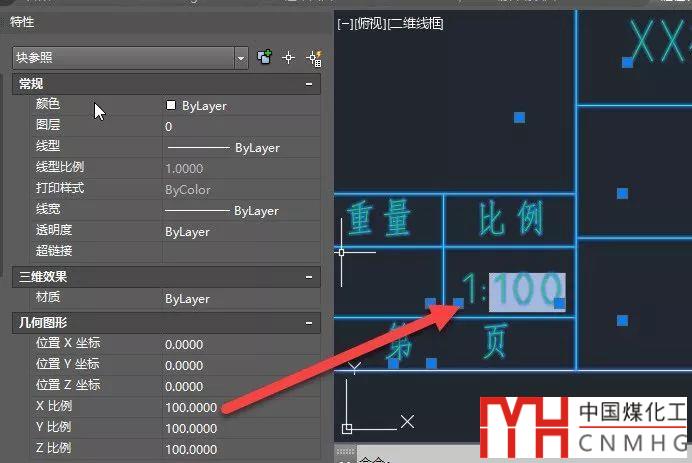

通常情況大家會1:1畫圖，然后插入圖框，圖框按照打印比例放大。如果圖框是圖塊，無論要填寫的比例是普通文字、圖塊中的文字或?qū)傩晕淖?，都可以利用字段來讀取圖塊的比例。

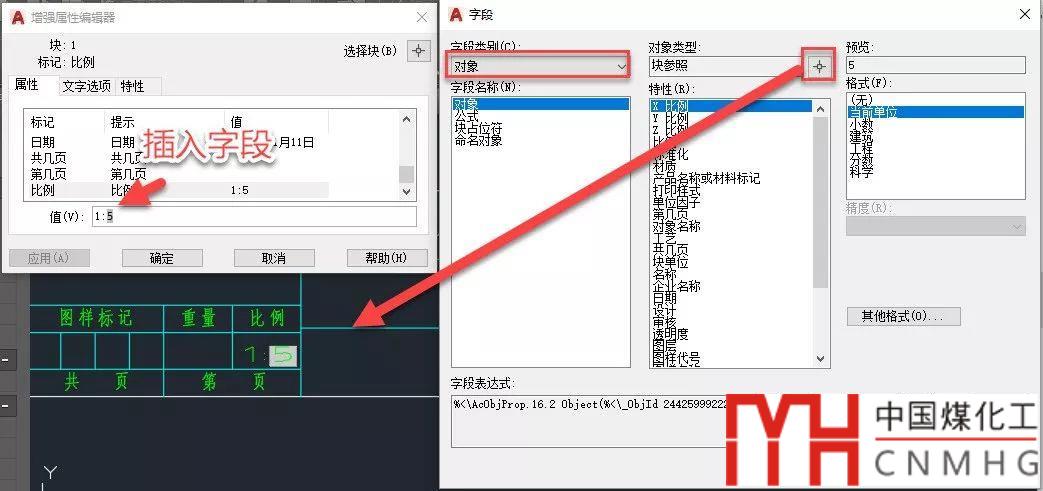

圖框比例一變，插入的字段就會自動跟隨變化，如下圖所示。

如果圖紙的比例固定，設置后不需要調整的話，直接填寫也不太麻煩，上面的例子只是給大家介紹字段的一種應用場景，大家可以自己看看CAD到底提供了哪些字段，哪些字段自己平時可能會用得上。
